Name: binder 09 0498 80 24-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 723 1 St
Brand: binder
SKU: 3215073
Availability: BackOrder

Ein runder, metallischer Steckverbinder mit mehreren goldenen Anschlusspins im Inneren.

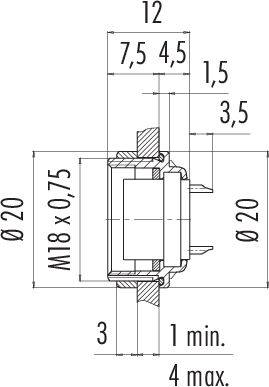

Technische Zeichnung einer Schraube mit Maßen: Durchmesser 20 mm, Länge 12 mm, Gewinde M18 x 0,75, verschiedene Toleranzen.

'Grafik eines kreisförmigen Steckverbinders mit 24 nummerierten Pins, in vier Quadranten unterteilt'

1/3

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Flanschbuchse

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

7 Stück

Anzahl

Stück

Gesamt (CHF 45.95 / Stück)

CHF 45.95

inkl. MwSt.

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0498 80 24 Serie 723

M16 IP67 Flanschdose
Polzahl: 24
ungeschirmt
löten
IP67
UL
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 0498 80 24

Produkt-Art: Flanschdose

Bauform: Buchse, gerade
Flanschbuchse

Gesamtpolzahl: 24

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 1 A

Nennstrom - gerundet: 1 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Zinkdruckguss vernickelt

: AWG 26

Herst.-Teilenr.: 09 0498 80 24-20

Polzahl: 24

max. Querschnitt: 0.14 mm²

Querschnitt-Bereich: 0.14 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214483

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 28.95^*

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214484

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214485

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214486

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 28.95^*

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214487

Lieferung Di., 24. Nov.

20 StückConrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214488

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214490

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 8.15^*

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214491

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214492

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 09 0103 89 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214493

Lieferung Fr., 27. Nov.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215073 binder 09 0498 80 24-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 723 1 St

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215073 binder 09 0498 80 24-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 723 1 St

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
