Name: binder 09 0470 00 12-20 Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.
Brand: binder
SKU: 3215039
Availability: BackOrder

Schwarzer runder Stecker mit mehreren Löchern, vermutlich ein elektrischer Steckverbinder für Fahrzeuge, zeigt Befestigungspunkte.

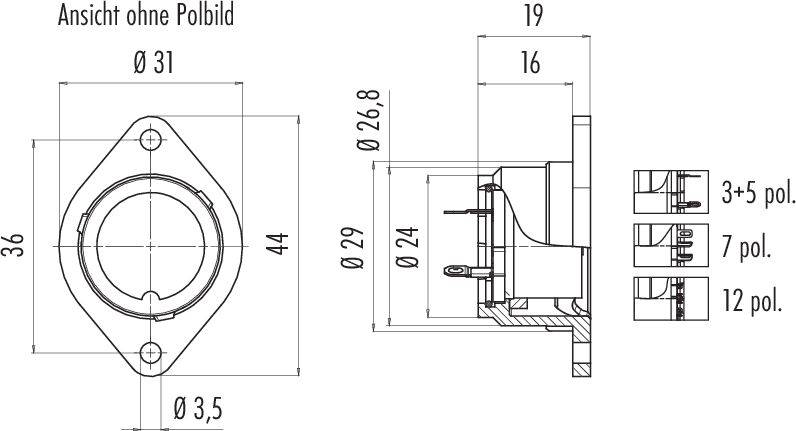

Technische Zeichnung eines runden Steckverbinders mit Maßen in Millimetern. Draufsicht und Seitenschnitt mit Detailansicht der Poligkeit.

Abbildung eines 12-poligen DIN-Steckverbinders mit nummerierten Kontakten. Kontakte sind in einem Kreis angeordnet.

1/3

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

4 Stück

Anzahl

Stück

Gesamt (CHF 29.95 / Stück)

CHF 29.95

inkl. MwSt.

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0470 00 12 Serie 690

Bajonett Flanschdose
Polzahl: 12
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 8 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 0470 00 12

Produkt-Art: Flanschdose

Bauform: Buchse, gerade

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: Bajonett

Nennspannung: 125 V

Kontaktmaterial: CuSn

Gehäuse-Material: PBT

: AWG 18

Herst.-Teilenr.: 09 0470 00 12-20

Polzahl: 12

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

: IP40

Serie: 690

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0470 00 12-20 Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.

Bestell-Nr.:3215039

Lieferung Di., 24. Nov.

4 StückConrad Electronic

Dieser Artikel

Buchse, gerade

1 St.

125 V

5 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

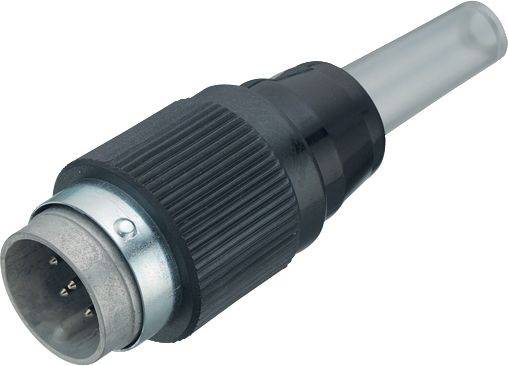

binder 09 0467 00 12-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.

Bestell-Nr.:3215036

Lieferung Di., 24. Nov.

6 StückConrad Electronic

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2560255

Nicht verfügbar

Conrad Electronic

Buchse, gerade

20 St.

125 V

5 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 564.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2559487

Nicht verfügbar

Conrad Electronic

Buchse, gerade

20 St.

250 V

10 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 397.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2559488

Nicht verfügbar

Conrad Electronic

Buchse, gerade

20 St.

250 V

10 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 504.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2559489

Nicht verfügbar

Conrad Electronic

Buchse, gerade

20 St.

250 V

5 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

binder Flanschstecker Flanschstecker Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2560254

Nicht verfügbar

Conrad Electronic

Flanschstecker

20 St.

125 V

5 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 609.95^*

binder Kabeldose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2560253

Nicht verfügbar

Conrad Electronic

Buchse, gerade

20 St.

125 V

5 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 804.95^*

binder Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2559486

Nicht verfügbar

Conrad Electronic

Buchse, gerade

20 St.

250 V

10 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 574.95^*

binder Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Bestell-Nr.:2560252

Nicht verfügbar

Conrad Electronic

Stecker, gerade

20 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 743.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215039 binder 09 0470 00 12-20 Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215039 binder 09 0470 00 12-20 Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
