binder 09 0432 600 04 Miniatur-Rundsteckverbinder Buchse, Einbau Gesamtpolzahl: 4 1 St.

Schwarzer, runder elektrischer Stecker mit vier Pins, umgeben von einem silbernen Metallrahmen.
Technische Zeichnung eines Motors mit Draufsicht und Querschnitt, zeigt Maße und interne Strukturen zur Montage und Konstruktion.

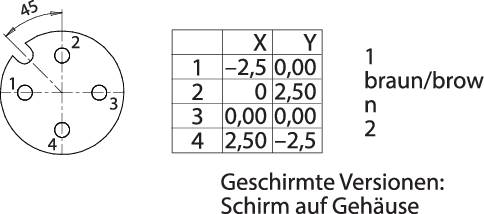

'Rundsteckverbinder-Diagramm mit Kontaktbelegungstabelle: X-Positionen bei 0° bis 2,5°, Y-Positionen bei 0° bis 25°.'
Technische Zeichnung eines Maschinenbauteils mit frontaler und seitlicher Ansicht. Zeigt detaillierte Komponente und Maße.
Ein elektrischer Schaltplan zeigt eine kreisförmige Buchse mit nummerierten Pins und eine Tabelle mit 'X' und 'Y' Koordinaten.
1/5
Abbildung ähnlich
Produkt-Art
Miniatur-Rundsteckverbinder
Bauform
Buchse, Einbau
Gesamtpolzahl
4
Anschluss
Löten
SMT
Inhalt
1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Sofort-Lieferung Mi., 28. Okt.
16 Stück
Anzahl
Gesamt (CHF 4.85 / Stück)
CHF 6.00
-19 %
CHF 4.85
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Polzahl: 4, nicht schirmbar, reflow löten, IP67
Typ

09 0432 600 04

Produkt-Art

Miniatur-Rundsteckverbinder

Bauform

Buchse, Einbau

Gesamtpolzahl

4

Anschluss

Löten

SMT

Inhalt

1 St.

Max. Temperatur

+85 °C

Nennstrom

4 A

Min. Temperatur

-40 °C

Nennstrom - gerundet

4 A

Verschluss

Schrauben

Nennspannung

250 V

Kontaktmaterial

CuSn

Gehäuse-Material

LCP

Anschlusswinkel

180°

Herst.-Teilenr.

09 0432 600 04

Polzahl

4

Besonderheiten

A codiert

IP67

Dokumente & Downloads

Datenblatt

Datenblatt 1664626 binder 09 0432 600 04 Miniatur-Rundsteckverbinder Buchse, Einbau Gesamtpolzahl: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1664626 binder 09 0432 600 04 Miniatur-Rundsteckverbinder Buchse, Einbau Gesamtpolzahl: 4 1 St.
