Name: binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.
Brand: binder
SKU: 3214750
Availability: BackOrder

Ein silberner, runder Steckverbinder mit mehreren Metallstiften, die aus einem zylindrischen Gehäuse ragen.

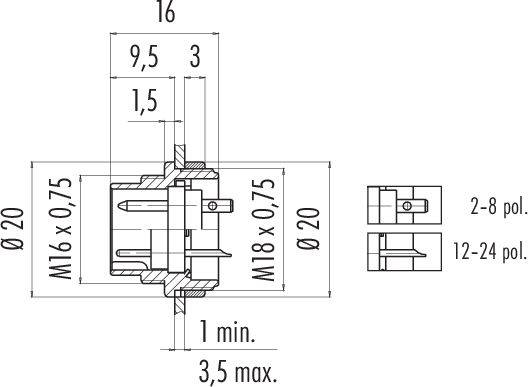

Technische Zeichnung eines Steckverbinders mit Maßen und Gewindeangaben. Enthält Spezifikationen für verschiedene Polzahlen (2-8, 12-24).

Ein runder Diagramm-Adapter mit 24 nummerierten Pins, verteilt in einem Kreis. Die Pins sind gleichmäßig in Sektoren unterteilt.

1/3

Abbildung ähnlich

Produkt-Art

Flanschstecker

Bauform

Flanschstecker

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 51.95 / Stück)

CHF 51.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0197 00 24 Serie 680

M16 IP40 Flanschstecker
Polzahl: 24
ungeschirmt
löten
IP40

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 0197 00 24

Produkt-Art: Flanschstecker

Bauform: Flanschstecker

Gesamtpolzahl: 24

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 1 A

Nennstrom - gerundet: 1 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

Gehäuse-Material: Zinkdruckguss vernickelt

: AWG 26

Herst.-Teilenr.: 09 0197 00 24-20

Polzahl: 24

max. Querschnitt: 0.14 mm²

Querschnitt-Bereich: 0.14 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 680

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214750

Lieferung Mo., 14. Dez.

Conrad Electronic

Dieser Artikel

Löten

Flanschstecker

60 V

1 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214461

Lieferung Di., 24. Nov.

19 StückConrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214462

Lieferung Mo., 14. Dez.

Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214463

Lieferung Di., 24. Nov.

15 StückConrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214464

Lieferung Di., 24. Nov.

8 StückConrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214465

Lieferung Di., 18. Mai 2027

Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214466

Lieferung Di., 24. Nov.

143 StückConrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 24.95^*

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214751

Lieferung Mo., 14. Dez.

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214752

Lieferung Mo., 14. Dez.

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

binder 09 0198 00 24-20 Flanschdose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214753

Lieferung Do., 17. Dez.

Conrad Electronic

Löten

Buchse, gerade

60 V

1 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3214750 binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214750 binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
