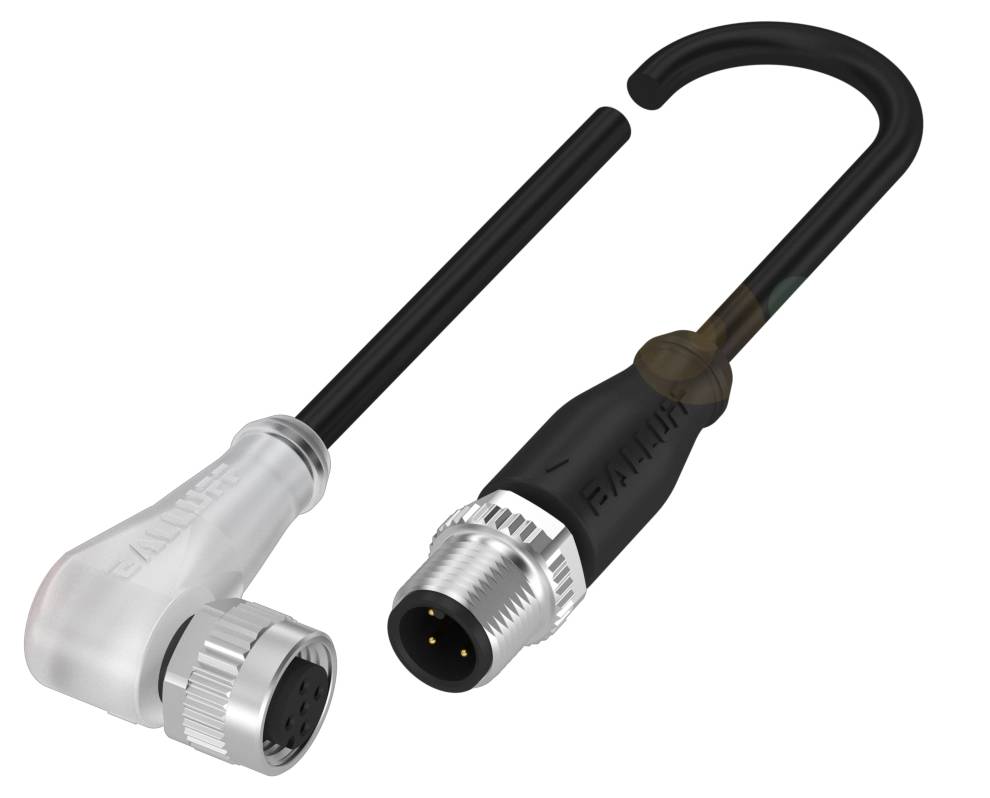

Name: BALLUFF BCC03C8 Verteilerleitung Buchse, gewinkelt, Stecker, gerade 5.00 m Polzahl Sensoren: 5, 4 1 St.
Brand: BALLUFF
SKU: 3423042
Availability: BackOrder

Highlights & Details

Balluff BCC03C8 Sensor Kabel ungeschirmt

Anschluss 1: M12x1-Buchse, gewinkelt, 5-polig, A-codiert
Anschluss 2: M12x1-Stecker, gerade, 4-polig, A-codiert
Betriebsspannungsanzeige: LED grün/nein
Funktionsanzeige: ja/nein
Funktionsanzeige (Pin 2): LED weiß

Technische Daten

Hauptmerkmale:Anschluss 1: M12x1-Buchse, gewinkelt, 5-polig, A-codiert
Anschluss 2: M12x1-Stecker, gerade, 4-polig, A-codiert
Anzahl der Leiter: 4
Betriebsspannung Ub: 30 VDC
Betriebsspannungsanzeige: LED grün/nein
Funktionsanzeige: ja/nein
Funktionsanzeige (Pin 2): LED weiß
Funktionsanzeige (Pin 4): LED gelb
Kabel: PUR schwarz, 5 m, schleppkettentauglich
Kabeltemperatur, feste Verlegung: -50...90 °C
Kabeltemperatur, flexible Verlegung: -25...90 °C
Nennstrom (40 °C): 4.0 A
Schutzart: IP67, IP68, IP69K/IP67, IP68, IP69K
Zusatzmerkmale:
Betriebsspannungsanzeige: LED grün/nein
Betriebsspannung Ub: 30 VDC
Schaltausgang: PNP Schließer/Öffner (NO/NC)|antivalent
Kabeldurchmesser D: 4.70 mm ±0.20 mm
Kabellänge L: 5.00 m
Schutzart: IP67, IP68, IP69K/IP67, IP68,|IP69K
Kontaktmaterial: Bronze/Messing
Anzahl der Leiter: 4
Leiterquerschnitt: 0.34 mm²
Nennstrom (40 °C): 4.0 A
System: umspritzt/umspritzt
Kontaktträgermaterial: PUR/PUR
Anzugsdrehmoment Kabelstecker: 0.6 Nm/0.6 Nm
Kabel: PUR schwarz, 5 m,|schleppkettentauglich
Kabel, Biegeradius min., feste Verlegung: 5 x D
Kabel, Biegeradius min., flexible Verlegung: 10 x D
Kabel, Biegezyklen min.: 5 Mio.
Griffkörpermaterial: PUR/PUR
Kabelmantelmaterial: PUR
Überwurfmutter-Material: Zinkdruckguss/Zinkdruckguss
Beschleunigung max., Schleppkette: 5 m/s²
Kabeleigenschaften: schleppkettentauglich
Kabelmantel, Farbe: schwarz
Verfahrgeschwindigkeit max., Schleppkette: 200 m/min
Verfahrweg horizontal max., Schleppkette: 5 m
Verfahrweg vertikal max., Schleppkette: 5 m
Kabeltemperatur UL max., feste Verlegung: 80 °C
Kabeltemperatur UL max., flexible Verlegung: 80 °C
Kabeltemperatur, Schleppkette: -25...60 °C
Kabeltemperatur, feste Verlegung: -50...90 °C
Kabeltemperatur, flexible Verlegung: -25...90 °C
Funktionsanzeige (Pin 4): LED gelb
Anschluss 1: M12x1-Buchse, gewinkelt, 5-polig,|A-codiert
Anschluss 2: M12x1-Stecker, gerade, 4-polig, A-|codiert
Kabel, Torsionsbeanspruchung: ±180°/m
Funktionsanzeige (Pin 2): LED weiß

Typ: BCC M425-M414-3A-650-PX0434-050

Produkt-Art: Verteilerleitung

Bauform: Buchse, gewinkelt
Stecker, gerade

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 5
4

Kabellänge: 5.00 m

Nennspannung: 30 V/DC

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Außen-Ø: 4.70 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kabelfarbe: Schwarz

Kodierung: A

: IP67
IP68
IP69K
IP67
IP68
IP69K

Besonderheiten: A Codiert

Min. Temperatur: -50 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: BCC03C8

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3423042 BALLUFF BCC03C8 Verteilerleitung Buchse, gewinkelt, Stecker, gerade 5.00 m Polzahl Sensoren: 5, 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3423042 BALLUFF BCC03C8 Verteilerleitung Buchse, gewinkelt, Stecker, gerade 5.00 m Polzahl Sensoren: 5, 4 1 St.

Beschreibung

Mit unseren robusten Verbindungsleitungen werden Signale, Daten und Leistung stets zuverlässig und sicher übertragen. In unserer riesigen Auswahl finden Sie garantiert den richtigen Anschluss für Ihre Applikation in Ihrer Industrie.Sie können aus verschiedenen Kabelarten und verschiedensten Steckverbindern wählen. Anschluss 1 = M12x1-Buchse, gewinkelt, 5-polig, A-codiert, Anschluss 2 = M12x1-Stecker, gerade, 4-polig, A-codiert, Betriebsspannungsanzeige = LED grün/nein, Funktionsanzeige = ja/nein, Funktionsanzeige (Pin 2) = LED weiß, Funktionsanzeige (Pin 4) = LED gelb, Kabel = PUR schwarz, 5 m, schleppkettentauglich, Anzahl der Leiter = 4, Kabeltemperatur, feste Verlegung = -50...90 °C, Kabeltemperatur, flexible Verlegung = -25...90 °C, Betriebsspannung Ub = 30 VDC, Nennstrom (40 °C) = 4.0 A, Schutzart = IP67, IP68, IP69K/IP67, IP68, IP69K, Zulassung/Konformität = CE, cULus, WEEE
