AS Schwabe V-E 1 55 kVA Baustromverteiler 61841 400 V 80 A

Ein Verteilerkasten mit mehreren Steckdosen und Schaltern. Oben links befindet sich eine 63 A CEE-Steckdose, unten rechts sind 32 A und 16 A CEE-Steckdosen platziert.

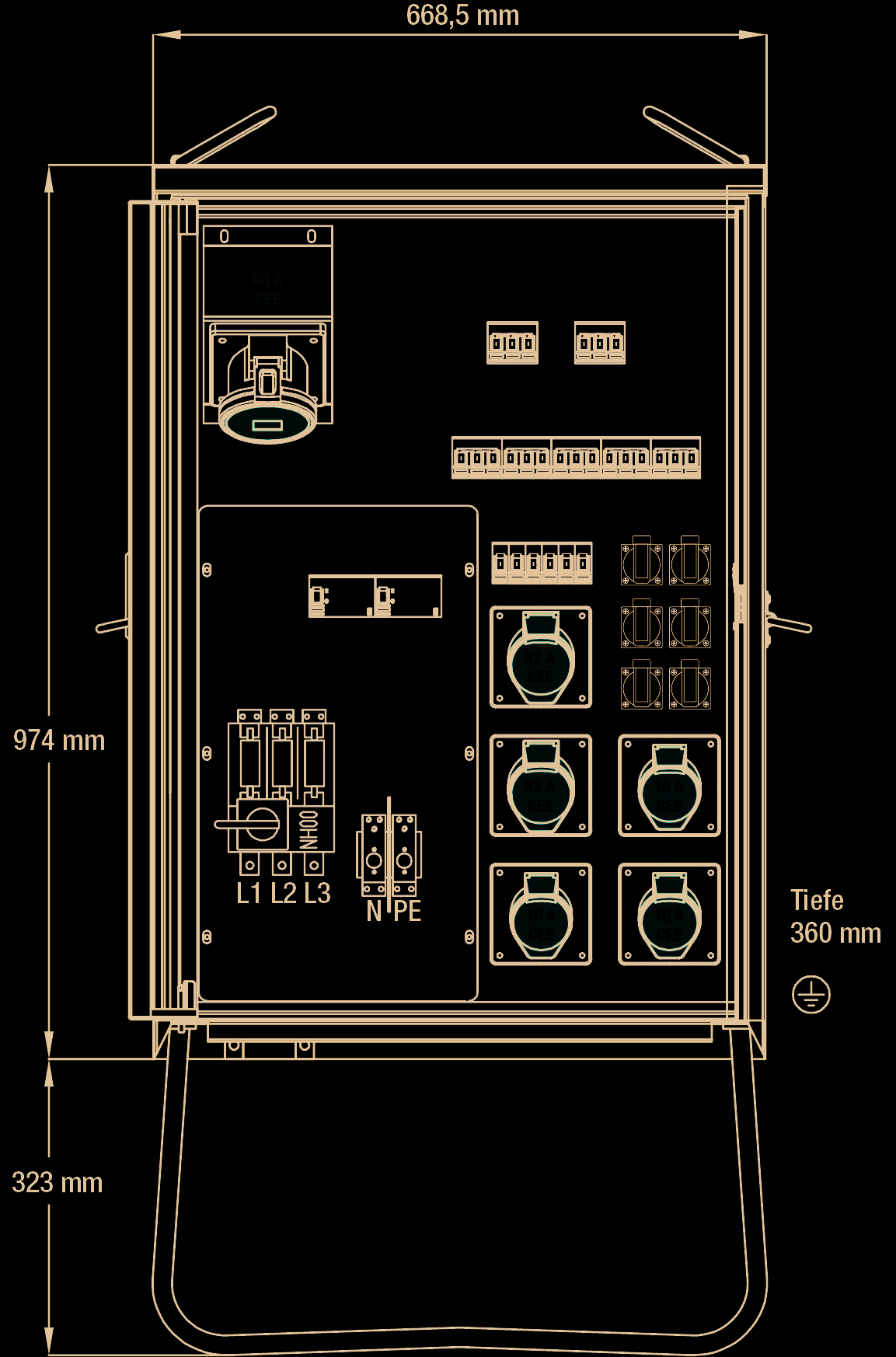

'Technische Zeichnung: Mobiler Verteilerkasten mit Steckdosen und Schaltern. Maße: 668,5 mm x 974 mm x 360 mm. Hauptanschluss: 63 A CEE.'

1/2

Lieferung Mo., 19. Okt.

1 Stück

Anzahl

Stück

Gesamt (CHF 2’867.67 / Stück)

CHF 2’867.67

zzgl. CHF 73.96

zzgl. MwSt.

Sperrgutzuschlag

nur CHF 148.56

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

V-E 1 Baustromverteiler

Baustromverteiler in stabilem Stahlschrank mit schwermetallfreier Kunststofflackierung in blau
verschließbare Einfachtür mit Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Transportgriffen, zwei Kranösen oben, Zugentlastungsschiene,
Befestigungslaschen für Erdnägel und Erdungsschraube
DS-Zählerplatz nach DIN 43870/2 vorhanden: Lieferung erfolgt ohne Zähler
geprüft nach DIN EN 61439, konform mit DIN VDE 0100-704
IP44: bei geschlossener Tür, IP21: bei geöffneter Tür
Alle Baustromverteiler sind konform mit der Anwendernorm DIN VDE 0100-704. Damit sind Sie auf der sicheren Seite.

Technische Daten

Produkt-Art: Baustromverteiler

Nenn-Eingangsspannung: 400 V

Nenn-Eingangsstrom: 80 A

Eingänge: 1

Anschluss A: Schraubklemmen

Ausgänge: 12

Anzahl CEE Kupplungen: 6

Anzahl Schutzkontakt-Steckdosen: 6

: IP44

Normen: geprüft nach
DIN EN 61439
konform mit DIN VDE 0100-704
DS-Zählerplatz nach
DIN 43870/2

Abm.: (B x H x T) 668.5 x 1297 x 360 mm

Breite: 668.5 mm

Höhe: 1297 mm

Tiefe: 360 mm

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2484879 AS Schwabe V-E 1 55 kVA Baustromverteiler 61841 400 V 80 A

Beschreibung

DIN VDE 0100-704 Normänderung 2018:
Ab 2020 muss die neue Norm bei Baustellenstart oder bei Änderung der Stromverteilung während der Baustellenlaufzeit erfüllt werden.
Am 18. Mai 2021 endet die Fassung der alten Norm, d. h. bis dahin müssen alle Verteiler ausgetauscht werden.
Alle unsere Baustromverteiler sind konform mit der Anwendernorm DIN VDE 0100-704. Damit sind Sie auf der sicheren Seite.

Verteiler-Endverteiler Schrank (V-E 1)

Eingang
Kabeleinführung M63 mit Zugentlastung bis max. 50 mm2

Absicherung Anschluss:
1× Leitungsschutzschalter 3P 80A mit thermisch-magnetischem Auslöser mit Rahmenklemmen 10-50 mm2

Ausgang
1x CEE Steckdose 400 V, 63 A, 5-polig
2x CEE Steckdosen 400 V, 32 A, 5-polig
3x CEE Steckdosen 400 V, 16 A, 5-polig
6x Schutzkontaktsteckdosen 230 V, 16 A

Absicherung Ausgänge
1x FI 63 A, 4-polig, 300 mA, Typ B allstromsensitiv
1x FI 63 A, 4-polig, 30 mA, Typ B allstromsensitiv
1x LS D 63 A, 3-polig
1x LS C 63 A, 3-polig
2x LS C 32 A, 3-polig
3x LS C 16 A, 3-polig
6x LS C 16 A, 1-polig

Baustromverteiler in stabilem Stahlschrank mit schwermetallfreier Kunststofflackierung in blau
verschließbare Einfachtür mit Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Transportgriffen, zwei Kranösen oben, Zugentlastungsschiene, Befestigungslaschen für Erdnägel und Erdungsschraube
IP44: bei geschlossener Tür, IP21: bei geöffneter Tür
