Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Analogwert-Geber
Funktionen
AUTO-Betrieb
Betriebsspannung max.
24 V/AC
24 V/DC
Schaltspannung (max.)
24 V DC/AC
Typ
110660
Datenblatt (PDF)
23 Stück
Anzahl
Gesamt (CHF 57.31 / Stück)
CHF 70.52
-19 %
CHF 57.31
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Analogwertgeber KMA-E08
Highlights & Details
- Interfacetechnik
- Interfacebaustein
- Analogwertgeber
- Sollwertgeber
- Stellgrößenvorgabe
- Ventilstellungen
- Mischklappen einstellen
- Handbetrieb
- Koppelbaustein
- BTR Netcom
Technische Daten
- Bidirektional: nein Galvanische Trennung: ohne Nennstromaufnahme: 19 mA ECLASS 7: Zentrales Steuergerät für Gebäude (27142329)
- Produkt-Art
Analogwert-Geber
- Typ
110660
- Funktionen
AUTO-Betrieb
- Besonderheiten
mit Schalter
- Betriebsspannung
24 V/AC
24 V/DC
- Betriebsspannung max.
24 V/AC
24 V/DC
- Betriebsspannungsbereich
24, 24 V/AC, V/DC (max)
- Schaltspannung (max.)
24 V DC/AC
- Anschluss
Schraubklemme
IP40
- Min. Temperatur
-10 °C
- Max. Temperatur
+50 °C

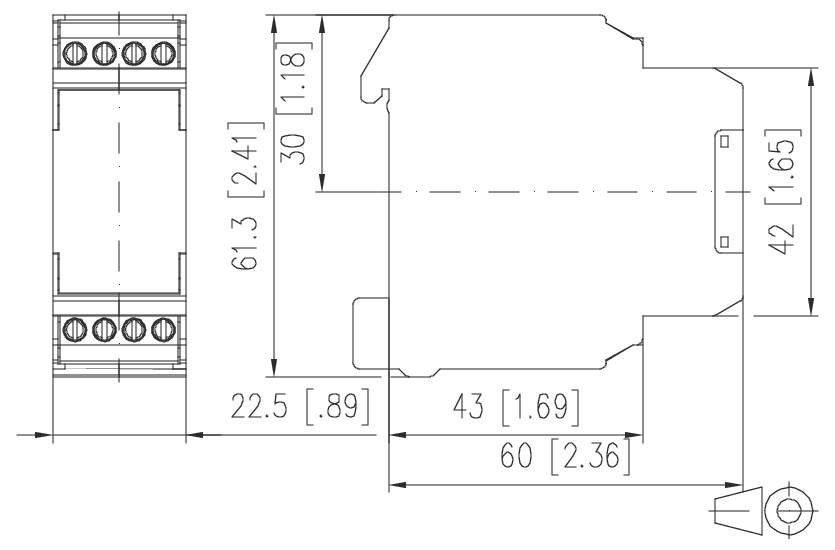

- Breite
22.50 mm
- Höhe
61.30 mm
- Tiefe
60 mm
- Abm.
(B x H x T) 22.50 x 61.30 x 60 mm
- Inhalt
1 St.
- Gewicht
70 g
- Herstellerfarbe
Grau
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2860520 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2860520 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.
Information
Information 2860520 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.
Beschreibung

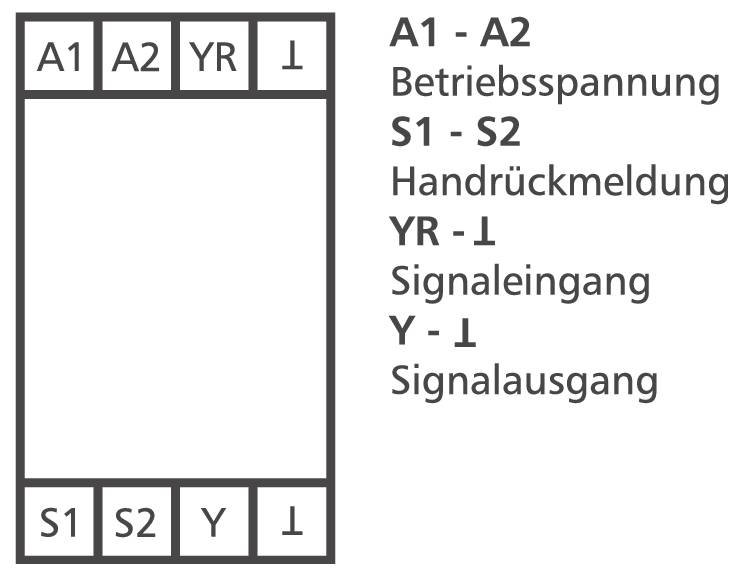

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (HAND, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Schalterstellung HAND: Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet., Sollwertgeber, Handbedienebene mit Rückmeldung, LED Helligkeit proportional zur Stellgröße.
Ausführung
- Allgemein:
- Produktfarbe: Weiß
- AC Eingangsspannung: 24 V
- Abmessungen (BxTxH): 22,5 x 60 x 61,3 mm
- Gewicht: 70 g
Lieferumfang
- Geliefert wird: Metz Connect Schnittstellenmodul KMA-E08 24ACDC 10DC, Verpackungseinheit: 1 Stk., EAN: 4250184122937
