ABB GA75-10-11-88 Schütz 4 Schließer, 1 Öffner mit Hilfskontakt 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

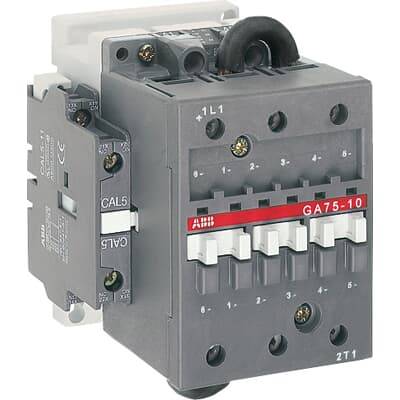

'Schütz GA75-10' von ABB, ein elektrisches Gerät zur Steuerung von Leistungsstromkreisen, mit mehreren Anschlüssen und seitlichem Hebel.

'Schütz GA75-10' von ABB, ein elektrisches Gerät zur Steuerung von Leistungsstromkreisen, mit mehreren Anschlüssen und seitlichem Hebel.

ABB

Produkt-Art

Schütz

Polzahl

1polig

Anschluss

Schrauben

Typ

GA75-10-11-88

Kontaktart

4 Schließer

1 Öffner

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 24. Dez.

Anzahl

Stück

Gesamt (CHF 449.95 / Stück)

CHF 544.95

-17 %

CHF 449.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Schütz

Typ: GA75-10-11-88

Polzahl: 1polig

Kontaktart: 4 Schließer
1 Öffner

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 240 V/AC

Steuerspannungs-Bereich: 230 - 240 V/AC

Dauerstrom (max.): 85 A

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

Inhalt: 1 St.

: FALSE

: 3

: 0

: 1

: 1

: 230-240 V

: 240-260 V

: Schraubanschluss

: 85 A

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3105551 ABB GA75-10-11-88 Schütz 4 Schließer, 1 Öffner mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3105551 ABB GA75-10-11-88 Schütz 4 Schließer, 1 Öffner mit Hilfskontakt 1 St.

Beschreibung

Die Schütze GA75-10-11sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GA75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Weiterhin ist es werksseitig mit einem 2-poligen seitlichen Hilfskontakt (1S+1Ö) ausgestattet.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Die Schütze GA75-10-11sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GA75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Weiterhin ist es werksseitig mit einem 2-poligen seitlichen Hilfskontakt (1S+1Ö) ausgestattet.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
