ABB AFS580-30-12-70 Schütz 4 Schließer, 2 Öffner 315 kW mit Überspannungsschutz 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

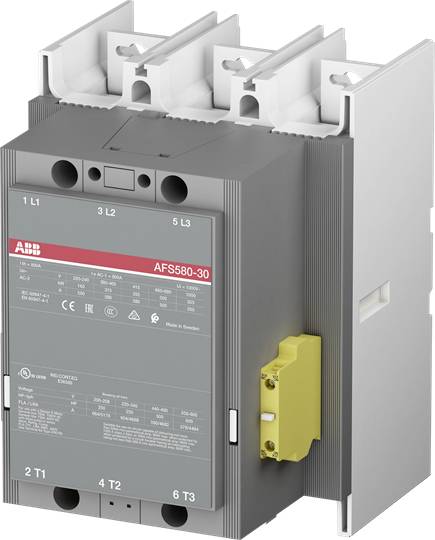

Grauer ABB-Schütz mit rotem Etikett, Modell 'AFS580-30', mit technischen Spezifikationen und mehreren Anschlussklemmen oben und unten.

Grauer ABB-Schütz mit rotem Etikett, Modell 'AFS580-30', mit technischen Spezifikationen und mehreren Anschlussklemmen oben und unten.

ABB

Produkt-Art

Schütz

Polzahl

3polig

Leistung

315 kW

Anschluss

Schrauben

Typ

AFS580-30-12-70

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 9. Dez.

Anzahl

Stück

Gesamt (CHF 5'249.95 / Stück)

CHF 5'249.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Schütz

Typ: AFS580-30-12-70

Polzahl: 3polig

Kontaktart: 4 Schließer
2 Öffner

Hilfskontaktart: 4 Schließer

Steuerspannung (min.): 100 V/AC
100 V/DC

Steuerspannung (max.): 250 V/AC
250 V/DC

Steuerspannungs-Bereich: 100, 100 - 250, 250 V/AC, V/DC

Dauerstrom (max.): 800 A

: 315 kW

Besonderheiten: mit Überspannungsschutz

Anschluss: Schrauben

Inhalt: 1 St.

: FALSE

: 315 kW

: 3

: 0

: 1

: 2

: 580 A

: 800 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: AC/DC

: 186.425 kW

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3111088 ABB AFS580-30-12-70 Schütz 4 Schließer, 2 Öffner 315 kW mit Überspannungsschutz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3111088 ABB AFS580-30-12-70 Schütz 4 Schließer, 2 Öffner 315 kW mit Überspannungsschutz 1 St.

Beschreibung

Die 3-poligen Schütze der AFS-Reihe sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit einem fest montierten, farblich gekennzeichneten, seitlichen Hilfskontaktblock geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Die 3-poligen Schütze der AFS-Reihe sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit einem fest montierten, farblich gekennzeichneten, seitlichen Hilfskontaktblock geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
