ABB AF116-30-11B-33 Schütz 4 Schließer, 1 Öffner 55 kW 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Riesige Technikauswahl
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

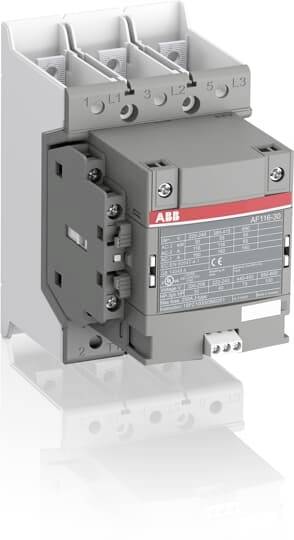

'ABB AF116-30' Leistungs- und Schützmodul, grau, mit Klemmen L1, L2, L3 oben und Beschriftungsliste vorne. Elektrische Komponente.

'ABB AF116-30' Leistungs- und Schützmodul, grau, mit Klemmen L1, L2, L3 oben und Beschriftungsliste vorne. Elektrische Komponente.

ABB

Produkt-Art

Schütz

Leistung

55 kW

Anschluss

Schrauben

Typ

AF116-30-11B-33

Kontaktart

4 Schließer

1 Öffner

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 7. Dez.

Anzahl

Stück

Gesamt (CHF 654.95 / Stück)

CHF 654.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Schütz

Typ: AF116-30-11B-33

Kontaktart: 4 Schließer
1 Öffner

Hilfskontaktart: 1 Öffner

Steuerspannung (min.): 100 V/AC
100 V/DC

Steuerspannung (max.): 250 V/AC
250 V/DC

Steuerspannungs-Bereich: 100, 100 - 250, 250 V/AC, V/DC

Dauerstrom (max.): 160 A

: 55 kW

Anschluss: Schrauben

Inhalt: 1 St.

: FALSE

: 55 kW

: 3

: 0

: 1

: 1

: 116 A

: 160 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3110876 ABB AF116-30-11B-33 Schütz 4 Schließer, 1 Öffner 55 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3110876 ABB AF116-30-11B-33 Schütz 4 Schließer, 1 Öffner 55 kW 1 St.

Beschreibung

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Lieferumfang

Geliefert wird: ABB Stotz S&J Schütz 100-250V 50/60Hz/DC AF116-30-11B-33, Verpackungseinheit: 1 Stk., EAN: 7320500481028

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Lieferumfang

Geliefert wird: ABB Stotz S&J Schütz 100-250V 50/60Hz/DC AF116-30-11B-33, Verpackungseinheit: 1 Stk., EAN: 7320500481028

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
