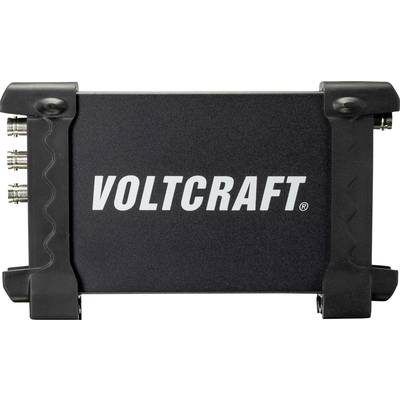

VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1-Kanal
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Alternativen anzeigen
Gesamt (CHF 147.09 / Stück)
CHF 166.20
-11 %
CHF
Highlights & Details
Arbiträrer USB DDS-Funktionsgenerator DDS-3025
- 50 MHz Bandbreite (Sinus)
- 200 MS/s Samplingrate
- Bitmustergenerator
- 50 MHz Frequenzzähler

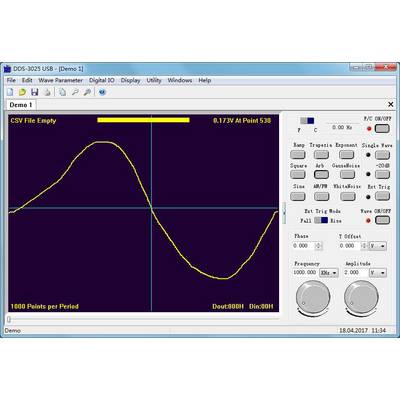

- Signalerzeugung von externen CSV-Signaldateien z.B. von Tektronix®
Technische Daten
- Generator: Sampling-Rate: 200 MSa/s
- Amplitude: ±3.5 V
- Frequenz-Auflösung: 0.1 %
- Digitallevel: LVCMOS
- Signal-Ausgangsform

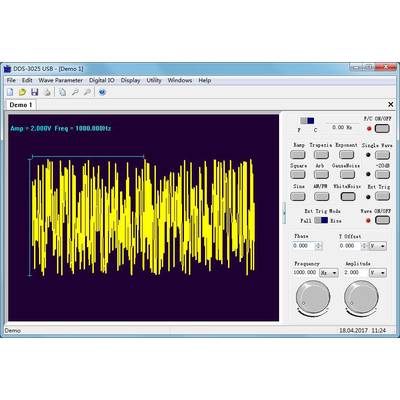

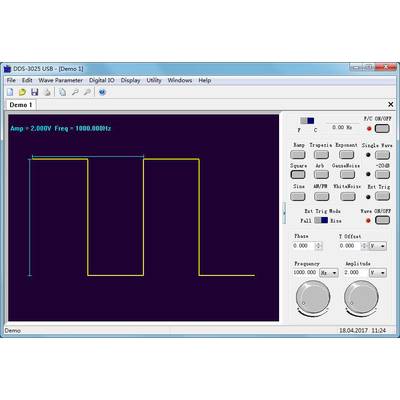

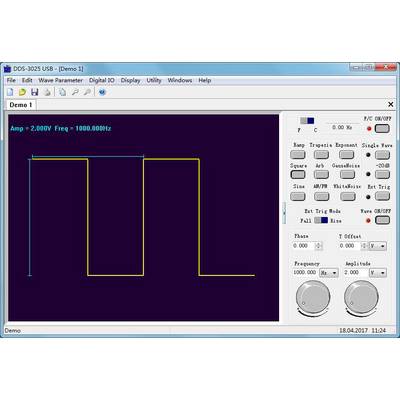

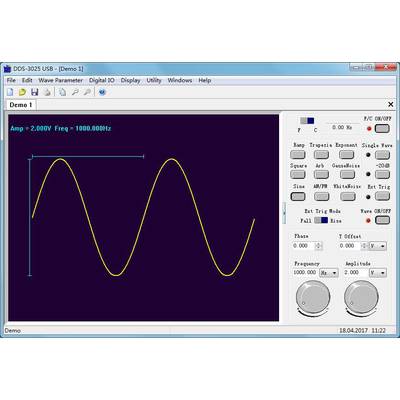

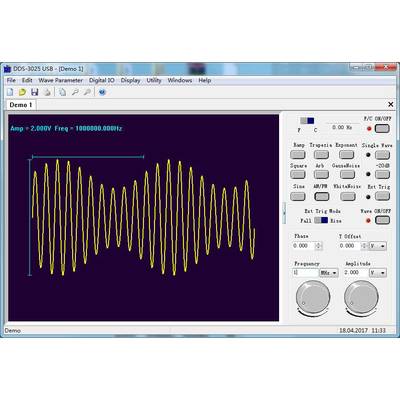

Sinus, Rechteck, Sägezahn, Trapez, Arbiträr, Gaus´sches Rauschen, Weißes Rauschen, AM/FM
- Produkt-Art
Funktionsgenerator USB
- Frequenz-Bereich
50 MHz (max)
- Frequenz-Bereich Sinus
1 Hz - 50 MHz
- Klirr-Faktor Sinus
-50 dBc
- Frequenz-Bereich Rechteck
1 Hz - 5 MHz
- Anzeige
LED
- Frequenz-Bereich Dreieck
1 Hz - 10 MHz
- Frequenz-Bereich ARB
1 Hz - 25 MHz
Werksstandard (ohne Zertifikat)
- Externe Frequenz-Messung
DC - 50 MHz
- Abm.
(B x H) 206 mm x 122 mm
- Gewicht
400 g
- Anzahl Kanäle
1-Kanal
- Frequenz (max.)
50 MHz
- Breite
206 mm
- Höhe
122 mm
- Schnittstellen
USB
- Typ
DDS-3025
- Auflösung
12 Bit
- Impedanz
50 Ω
- Spannungs-Versorgung (Details)
USB
- Eingangswiderstand
> 100 kΩ
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1-Kanal
Konformitätserklärung
Konformitätserklärung 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1-Kanal
Garantiebedingungen
Garantiebedingungen 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1-Kanal
Download
Download 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1-Kanal
Beschreibung

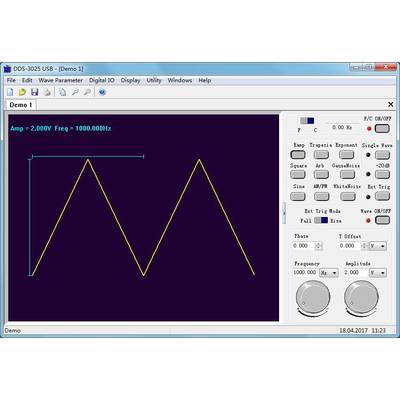

In Verbindung mit einem Windows®-kompatiblen Computer mit USB-Schnittstelle erhalten Sie einen umfangreich ausgestatteten arbiträren DDS-Funktionsgenerator mit dem zusätzlichem Vorteil, dass die Daten gespeichert und weiterverarbeitet werden können. Das Gerät verfügt über einen Ausgangskanal, mit dem arbiträre Signale bis 25 MHz bzw. Sinus-Signale bis 50 MHz erzeugt und ausgegeben werden können. Die Bildschirmoberfläche ist einem herkömmlichen Funktionsgenerator nachempfunden. Die Einstellungen erfolgen über die Software.
Der integrierte Bitmustergenerator und Frequenzzähler ermöglichen erweiterte Analysen an digitalen Systemen. Über den integrierten Speicher kann ein voreingestelltes Signal auch computerunabhängig ausgegeben werden. Die Stromversorgung ist dann über ein optionales USB-Netzteil sicherzustellen.
Der integrierte Bitmustergenerator und Frequenzzähler ermöglichen erweiterte Analysen an digitalen Systemen. Über den integrierten Speicher kann ein voreingestelltes Signal auch computerunabhängig ausgegeben werden. Die Stromversorgung ist dann über ein optionales USB-Netzteil sicherzustellen.
Ausführung
- 12 Bit Vertikal-Auflösung
- Externer Trigger
- Synchron-Ausgang
- Bedienung und Einstellung per Software
- Einbindung in LabView-Systeme
- 4 digitale Eingänge (6 Bit) und 12 digitale Ausgänge (12 Bit)
- Autarke Funktion ohne Computer durch internen Speicher (optionales USB-Netzteil erforderlich).
Lieferumfang
- USB-Kabel
- BNC-BNC-Kabel
- Software-CD
- Bedienungsanleitung.
Systemvoraussetzungen
- CD-Laufwerk · Freie USB2.0 Schnittstelle · Windows® XP/Windows Vista™/Windows® 7/8/10/11.
