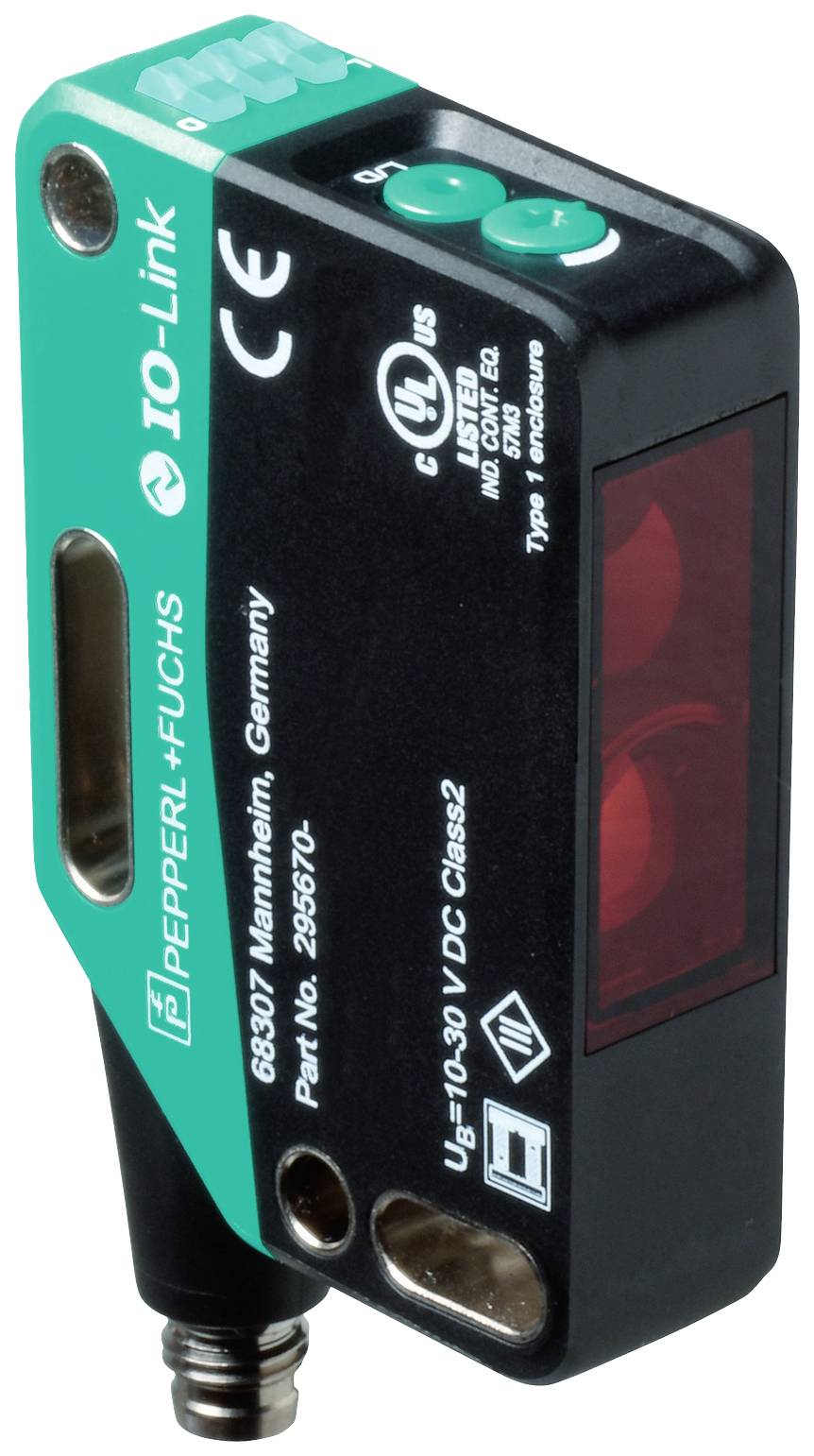

Pepperl+Fuchs Barrière photoélectrique à réflexion OBD1400-R201-2EP-IO-V31 295670-100055 commutation en réception 1 pc(s
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
commutation en réception
Tension de fonctionnement max.
30 V/DC
Branchement
câble avec connecteur M8 4 pins
Type
OBD1400-R201-2EP-IO-V31
Fiche technique (PDF)
Nombre
Total (CHF 129.46 / pièce(s))
CHF 129.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OBD1400-R201-2EP-IO-V31
- Fonctions
commutation en réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
0.5 ms
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
1000 Hz
- Branchement
câble avec connecteur M8 4 pins
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
1400 mm
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
15 mm
- Hauteur
61.7 mm
- Profondeur
41.7 mm
- Dim.
(l x H x P) 15 x 61.7 x 41.7 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2627755 Pepperl+Fuchs Barrière photoélectrique à réflexion OBD1400-R201-2EP-IO-V31 295670-100055 commutation en réception 1 pc(s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627755 Pepperl+Fuchs Barrière photoélectrique à réflexion OBD1400-R201-2EP-IO-V31 295670-100055 commutation en réception 1 pc(s
Description
Plage de mesure : 2... 1400 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation clair, PNP N/F / commutation foncé, IO-Link /Q - Pin2 : NPN N/F / commutation foncé, PNP N/O / commutation claire, raccordement : connecteur d'appareil M8 x 1, 4 pôles, rotation 90°, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 2... 1400 mmPlage de mesure min. : 100... 200 mmPlage de mesure max. : 2... 1400 mmPlage de réglage : 200... 1400 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDiamètre du spot lumineux : env. 50 mm à une distance de 1400 mmAngle de couverture de 2 °Limite d'éclairage extérieur : en 60947-5-2 : 60000 luxCaractéristiques sécurité fonctionnelleMTTFd: 724 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 18 ma à une tension de fonctionnement de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 2.4ID appareil:0x111111 (1118481)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - Pin4 : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | /Q - Pin2 : NPN N/F / à commutation foncée, PNP N/O / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 44 g
