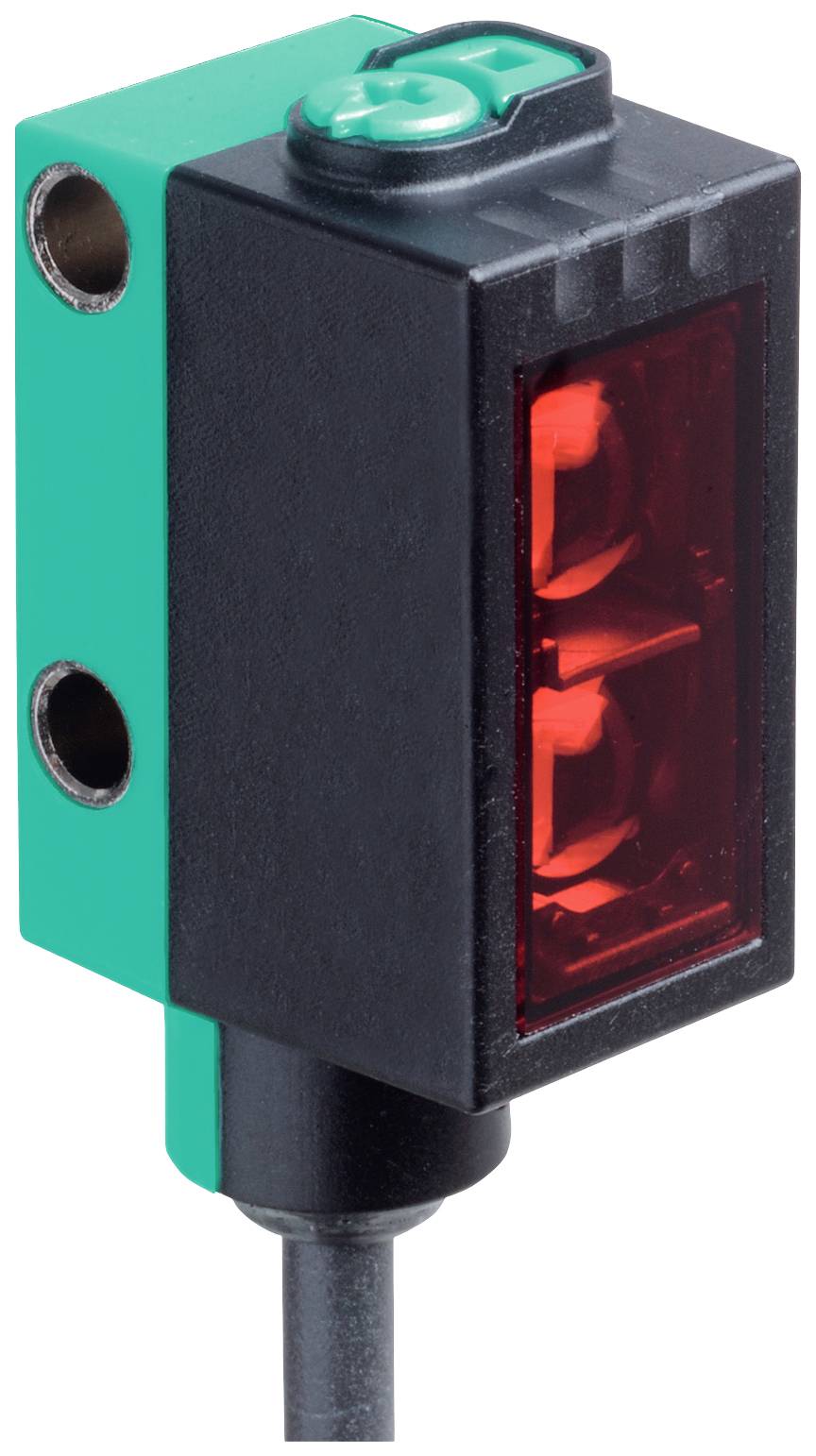

Pepperl+Fuchs Barrière photoélectrique à réflexion OBD1000-R101-2EP-IO-0,3M-V31 267075-100045 commutation en réception 1
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
commutation en réception
Tension de fonctionnement max.
30 V/DC
Branchement
câble avec connecteur M8 4 pins
Type
OBD1000-R101-2EP-IO-0,3M-V31
Fiche technique (PDF)
Nombre
Total (CHF 98.01 / pièce(s))
CHF 98.01
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OBD1000-R101-2EP-IO-0,3M-V31
- Fonctions
commutation en réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
0.5 ms
- Type de contact
1 NO (T)
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
1000 Hz
- Branchement
câble avec connecteur M8 4 pins
- Longueur de câble
0.3 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
1000 mm
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
13.9 mm
- Hauteur
33.8 mm
- Profondeur
18.3 mm
- Dim.
(l x H x P) 13.9 x 33.8 x 18.3 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2627788 Pepperl+Fuchs Barrière photoélectrique à réflexion OBD1000-R101-2EP-IO-0,3M-V31 267075-100045 commutation en réception 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627788 Pepperl+Fuchs Barrière photoélectrique à réflexion OBD1000-R101-2EP-IO-0,3M-V31 267075-100045 commutation en réception 1
Description
Plage de mesure : 2... 1000 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation clair, PNP N/F / commutation foncé, IO-Link /Q - Pin2 : NPN N/F / commutation foncé, PNP N/O / commutation claire, raccordement : câble fixe 300 mm avec connecteur M8 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 2... 1000 mmPlage de mesure min. : 20... 50 mmPlage de réglage : 50... 1000 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDiamètre du spot lumineux : env. 65 mm à une distance de 1000 mmOuverture angulaire : 3,7 °Limite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 724 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Taux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiID appareil:0x110101 (1114369)Type de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - Pin4 : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | /Q - Pin2 : NPN N/F / à commutation foncée, PNP N/O / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 33,8 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe 300 mm avec connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 10 gLongueur de câble : 0,3 m
