Oscilloscope numérique VOLTCRAFT DSO-6204F étalonné (Laboratoire accrédité SCS) 200 MHz 1 Géch/s 10000 kpts 8 bits mémoi
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’634.51 / pièce(s))
CHF 1’634.51
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Oscilloscope numérique DSO-6204F
- Largeur de bande : 200 MHz
- Écran tactile multipoint 20.32 cm 800 x 600 pixels (zoom comme sur un smartphone)
- Mode température de couleur
- Générateur de fonction arbitraire DDS 25 MHz
Caractéristiques techniques
- Fonctions mathématiques: + - * / FFT Intg définie par l'utilisateur
- Taux de rafraîchissement : 45 000 formes d'ondes/s
- Temps de montée < 1.75 ns
- Fonction de décodage DE BUS pour SPI. ICONSEIL C. RS232. CAN
- Slot pour batterie en option
- Générateur de fonction : 25 MHz. 125 Méch/s Résolution verticale 14 bits
- Formes d'onde : sinus. Rectangle. Rampe. impulsion
- Fonctions arbitraires : exponentielles. Sin(x)/x. Escalier. Bruit
- Type de produit
Oscilloscope numérique
- Bande passante
200 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Résolution
8 bits
- Spécificités
mémoire numérique (DSO)
générateur de fonction
- Base de temps
2 ns/div - 1000 s/div
- Nombre d’entrées analogiques max.
4
Laboratoire accrédité SCS
- Catégorie de mesure
CAT II
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC/AC/GND
- Dim.
(L x l x H) 90 x 340 x 178 mm
- Poids
2674 g
- Ecran
Écran LCD / 800 x 600 pixels
- Service de calibration
10 valeurs de mesure par domaine, jusqu'à 500 MHz Calibrage sans sondes fournies
- Largeur
340 mm
- Hauteur
178 mm
- Longueur
90 mm
- Interfaces
USB
- Profondeur de mémoire par canal
10000 kpts
- Type
DSO-6204F
Documents & téléchargements
Fiche technique
Fiche technique 2470149 Oscilloscope numérique VOLTCRAFT DSO-6204F étalonné (Laboratoire accrédité SCS) 200 MHz 1 Géch/s 10000 kpts 8 bits mémoi
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2470149 Oscilloscope numérique VOLTCRAFT DSO-6204F étalonné (Laboratoire accrédité SCS) 200 MHz 1 Géch/s 10000 kpts 8 bits mémoi
Conditions de garantie
Conditions de garantie 2470149 Oscilloscope numérique VOLTCRAFT DSO-6204F étalonné (Laboratoire accrédité SCS) 200 MHz 1 Géch/s 10000 kpts 8 bits mémoi
Description
L'oscilloscope à mémoire numérique DSO-6204F est parfaitement adapté pour les mesures en laboratoire. Dans les services de développement ou également pour les tâches de service. Les réglages peuvent également comme d'habitude à l'aide des touches de fonction ou directement sur l'écran. Se déplacer sur l'écran et zoomer de manière aussi intuitive que sur un smartphone ou une tablette.
Affichage de la température de couleur
En cas de fréquences changeantes, les formes d'ondes récurrentes sont représentées selon un code couleur en fonction de leur fréquence d'apparition.
Décodage Bus
SPI-. ICONSEIL C-. Les signaux RS232 et CAN-bus peuvent être décodé. Les valeurs décodées peuvent être binaires. Décimal. hex ou en ASCII et sont reécrits dans les tables d'événements. Les valeurs des signaux CAN-Bus décodés sont affichées en couleur. Ainsi, les données peuvent être utilisées. le code Data Length et les informations de trame sont plus facilement distingués les unes des autres. Les sommes de contrôle CAN-Bus changent également de couleur en cas d'erreur.
Documenter et traiter des données
Tous les résultats de mesure et les contenus de l'écran peuvent être transférées au PC via USB ou en réseau à des fins de documentation. Il est possible de saisir un nom de fichier sur l'écran tactile au moment de l'enregistrement sur un support de données USB.
Générateur de fonction avec commande tactile
Le générateur de fonctions 25 MHz peut être utilisé via le panneau tactile ou à l'aide des touches. Il est possible d'utiliser Sinus. Rectangle. Récupérer la rampe et les formes d'ondes pulsations. 46 autres formes d'onde arbitraires avec exponentielle. Fonction sinus. Les escaliers et le bruit sont prédéfinis. Il est possible d'enregistrer vos propres formes d'ondes arbitraires.
Fonction de clonage
Les formes d'ondes à l'entrée de l'oscilloscope peuvent être clonées sur le générateur de fonctions. La sélection de la partie à cloner s'effectue facilement via l'écran tactile.
Adapté à un fonctionnement sur batterie
L'accu li-ion disponible en option permet d'élargir considérablement les domaines d'utilisation. L'oscilloscope avec batterie en option peut également être utilisé lors de vos déplacements : la batterie garantit une autonomie de 3 heures sans alimentation supplémentaire. Le fonctionnement sur batterie est également utile en laboratoire pour la séparation du potentiel réseau.
Ce texte a été traduit par une machine.
Affichage de la température de couleur
En cas de fréquences changeantes, les formes d'ondes récurrentes sont représentées selon un code couleur en fonction de leur fréquence d'apparition.
Décodage Bus
SPI-. ICONSEIL C-. Les signaux RS232 et CAN-bus peuvent être décodé. Les valeurs décodées peuvent être binaires. Décimal. hex ou en ASCII et sont reécrits dans les tables d'événements. Les valeurs des signaux CAN-Bus décodés sont affichées en couleur. Ainsi, les données peuvent être utilisées. le code Data Length et les informations de trame sont plus facilement distingués les unes des autres. Les sommes de contrôle CAN-Bus changent également de couleur en cas d'erreur.
Documenter et traiter des données
Tous les résultats de mesure et les contenus de l'écran peuvent être transférées au PC via USB ou en réseau à des fins de documentation. Il est possible de saisir un nom de fichier sur l'écran tactile au moment de l'enregistrement sur un support de données USB.
Générateur de fonction avec commande tactile
Le générateur de fonctions 25 MHz peut être utilisé via le panneau tactile ou à l'aide des touches. Il est possible d'utiliser Sinus. Rectangle. Récupérer la rampe et les formes d'ondes pulsations. 46 autres formes d'onde arbitraires avec exponentielle. Fonction sinus. Les escaliers et le bruit sont prédéfinis. Il est possible d'enregistrer vos propres formes d'ondes arbitraires.
Fonction de clonage
Les formes d'ondes à l'entrée de l'oscilloscope peuvent être clonées sur le générateur de fonctions. La sélection de la partie à cloner s'effectue facilement via l'écran tactile.
Adapté à un fonctionnement sur batterie
L'accu li-ion disponible en option permet d'élargir considérablement les domaines d'utilisation. L'oscilloscope avec batterie en option peut également être utilisé lors de vos déplacements : la batterie garantit une autonomie de 3 heures sans alimentation supplémentaire. Le fonctionnement sur batterie est également utile en laboratoire pour la séparation du potentiel réseau.
Ce texte a été traduit par une machine.
Modèle
- Sortie USB compatible avec Pict Bridge
- Générateur de fonctions arbitraires DDS

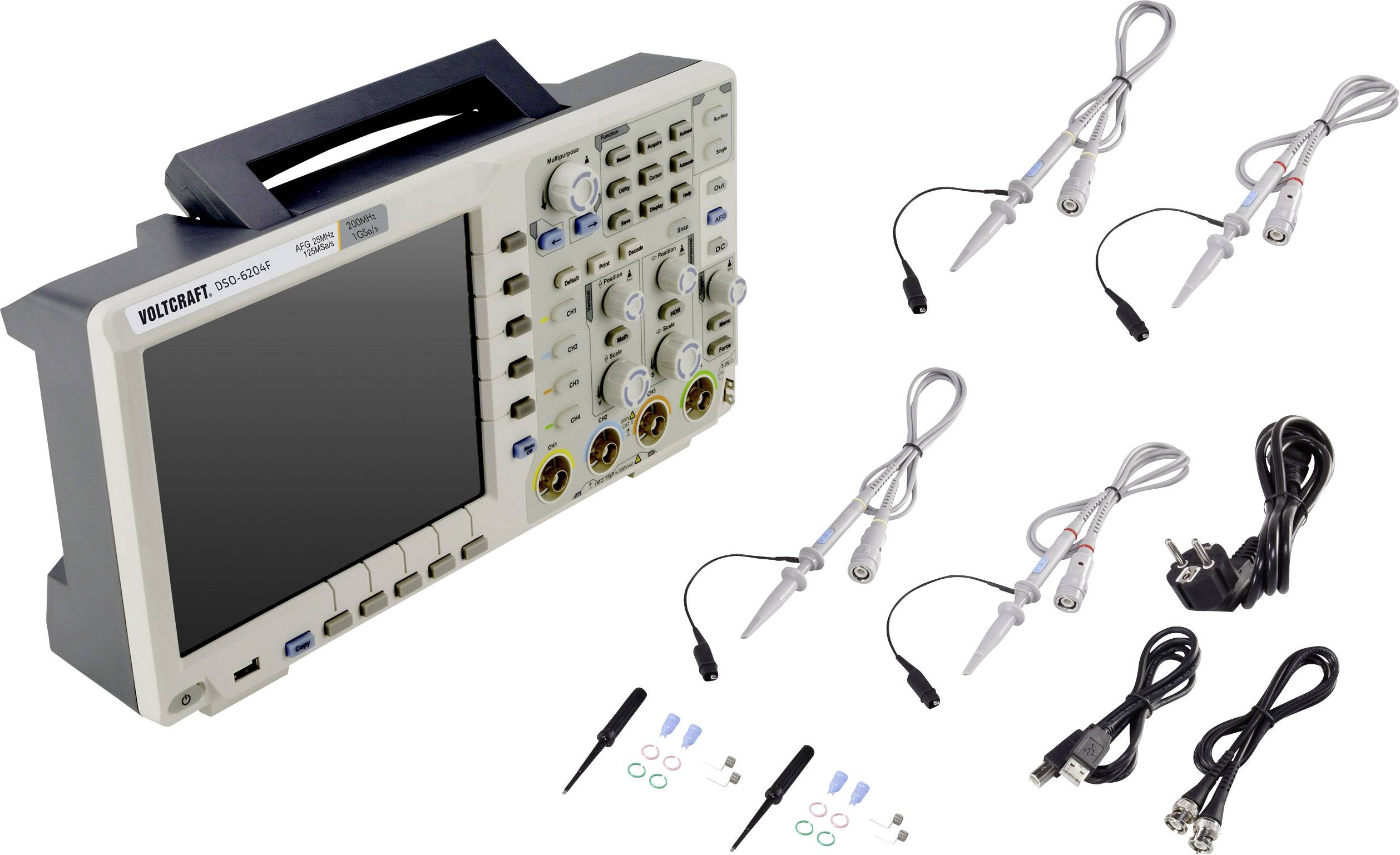

Contenu de la livraison
- Oscilloscope à mémoire numérique
- 4 sondes
- Réglage de la sonde
- Bloc d'alimentation
- Câble USB
- Câble BNC 1 m
- Logiciel CD avec mode d'emploi en anglais
- Guide de démarrage rapide
Avertissement
Veuillez respecter le certificat d'étalonnage figurant sous « Downloads » pour la portée de l'étalonnage. Le droit de rétractation ne peut être exercé pour cet article.
- Aucun remboursement. Étant donné qu'un service est effectué par une entreprise externe, nous excluons le retour de l'article.
