Measurement Kit Oscilloscope, Générateur de signaux, Multimètre Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Rectangu
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
124 Set(s)
Nombre
Total (CHF 147.83 / pièce(s))
CHF 147.83
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- CARACTÉRISTIQUES DE L'OSCILLOSCOPE
- Fréquence d'échantillonnage : 10 MS/s.
- Largeur de bande analogique : 0 - 500 kHz
- Résistance d'entrée : 1 MΩ
- Couplage : AC/DC
- Plage des tensions d’essai
- 1:1 : 80 Vpp (- 40 V - 40 V)
- 10:1 : 800 Vpp (- 400 V - 400 V)
- Sensibilité verticale : 10 mV/div - 10 V/div
- Plage de temps horizontale : 10 μs - 10 s.
- Modes de déclenchement automatique, normal, simple
- Type de déclenchement flanc descendant, front montant
- Composants mesurables
- HFE supérieur à 10, hFE inférieur à 600
- Facteur de gain (hFE),
- Tension de l'émetteur de base (Ube)
- Courant de blocage de l'émetteur collecteur
- (ICES, Iceo),
- Chute de tension de sortie de la diode de protection (UF)
- Diodes
- Chute de tension de passage inférieure à 5 V,
- capacité de transition,
- courant à l'état bloqué
- Diodes Zener
- 1-2-3: Chute de tension de passage,
- Tension de passage dans le sens de blocage
- Plage de test : 0,01 - 4,5 V
- K-A-A : tension de passage entrée
- sens bloqué, sens de non-conduction
- Plage de test : 0,01 - 24 V.
- Transistors à défaut de champ
- JFET : capacité de la grille (Cg), courant de drain (ID at VGS), chute de tension en amont de la diode de protection (UF)
- IGBT : courant de drain (ID at VGS), chute de tension en amont de la diode de protection (UF)
- MOSFET : tension d'enclenchement (Vt), capacité de la grille (Cg), résistance de la source de drain (RDS), chute de tension de la diode de protection (UF)
- Redresseur au silicium et triode thyristor
- Tension d'enclenchement kl. 5 V
- Courant de déclenchement de porte kl. 6 ma
- Tension de la porte
- Condensateurs : capacité 25 pF - 100 mF, facteur de perte (Vloss)
- Résistances : 0,01 Ω - 50 MΩ
- Bobines : 10 UH - 1000 UH
- Valeur d'inductance, résistance DC
- Piles : valeur de tension 0,01 - 4,5 V, polarité positive et négative
- Tension d'entrée : 0 - 16 V
- GÉNÉRATEUR DE SIGNAL
- Onde sinusoïdale : 1 - 100 kHz, 0 - 3,3 V, 50%
- Onde carrée : 1 - 100 kHz, 3,3 V, 50%
- Onde d'impulsion : 1 - 100 kHz, 3,3 V, 0 - 100 %
- Onde triangulaire : 1 - 100 kHz, 0 - 3,3 V, 50%
- Arbre à dents de scie : 1 - 100 kHz, 0 - 3,3 V, 0 - 100 %
- Fonctions supplémentaires
- Mesures DS18B20
- Mesures DHT11
- Décodage infrarouge Protocol
- Affichage du code utilisateur et de données, affichage de la forme d'onde infrarouge
- Fonctions de test : test de continuité, tensions jusqu'à 40 V.
- Caractéristiques du multimètre
- Mesure des tensions, du courant, des résistances, des diodes, des capacités, fréquences et températures
- Mesure de tension supplémentaire non-contact (NCV)
- Mesure des câbles sous tension
- Stockage de 8 enregistrements au maximum
- 3 modes de mesure différents (normal, mode d'enregistrement, mode de surveillance)
- Plage de mesure de la température : de -55 à +1300 °C.
- Autres mesures de multimètre
- Diodes, test de continuité, NCV, câbles sous tension
- Précision de la tension (DC) + (0,5 % + 3 chiffres)
- Précision de tension (AC) : + (1% + 3 chiffres)
- Précision du courant (DC) + (1,2% + 3 chiffres)
- Précision du courant (AC) : + (1,5 % + 3 chiffres)
- Précision de résistance : 0 - 9,999 MΩ : +/-(0,5% + 3 chiffres), supérieure à 9,999 MΩ : +/-(1,5% + 3 chiffres)
- Précision de la capacité : 0 à 999,9 μF : ±(2,0 % + 5 chiffres), supérieure à 9,999 mF : ±(5,0 % + 20 chiffres)
- Précision de fréquence : +/- (0,1% + 2 chiffres)
- Précision de la température : ±(2,5% + 5 chiffres)
- Fusible en entrée d'alimentation : 10 A, 1 A.
- Capacité : 1500 mAh
- Écran : écran TFT 2,4", 240 x 320 pixels
- Forme de sortie de signal
Onde sinusoïdale, onde carrée, onde d'impulsion, onde triangulaire, arbre à dents de scie
- Type de produit
Oscilloscope
- Plage de fréquence
1 kHz - 100 kHz
- Formes de sortie de signal
Triangulaire
Impulsion
Rectangulaire
Sinusoïdale
- Affichage
LCD
d'usine (sans certificat)
- Dim.
(L x l x H) 400 cm x 85 mm x 103 mm
- Poids
1000 g
- Fréquence (max.)
100 kHz
- Fréquence (min.)
1 kHz
- Largeur
85 mm
- Hauteur
103 mm
- Alimentation électrique
alimentation par accu
USB
- Type
Measurement Kit
- Longueur
400 cm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3207538 Measurement Kit Oscilloscope, Générateur de signaux, Multimètre Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Rectangu
Fiche technique 3207538 Measurement Kit Oscilloscope, Générateur de signaux, Multimètre Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Rectangu
Fiche technique 3207538 Measurement Kit Oscilloscope, Générateur de signaux, Multimètre Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Rectangu
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3207538 Measurement Kit Oscilloscope, Générateur de signaux, Multimètre Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Rectangu
Description
Kit de technique Joy-it avec appareil 3 en 1 (oscilloscope numérique, testeur de composants, générateur de signaux), multimètre de précision avec mesure NCV sans contact et jeu d'outils de 115 tournevis.
Portable 3 en 1, oscilloscope numérique, testeur de composants, générateur de signaux, CMS, LCR500
Le DSO-LCR500 combine les avantages d'un oscilloscope numérique et ceux d'un testeur de composants multifonction dans un boîtier compact et de haute qualité. Grâce à l'oscilloscope numérique, les ventilateurs ambitieux peuvent évaluer les signaux en fonction du temps sans avoir à recourir à une technique de mesure coûteuse. Le testeur de composants multifonction permet en outre une détection rapide et automatique des composants. De plus, notre DSO-LCR500 dispose de fonctions utiles supplémentaires telles qu'un générateur de signaux, un décodeur de signal infrarouge et la mesure de diodes Zener, des capteurs DS18B20 et des capteurs DHT11. L'appareil est équipé d'une batterie de 1500 mAh qui peut être rechargée facilement via USB-C ®. Le pied rabattable intégré facilite l'utilisation. La livraison complète comprend, entre autres, des sondes de test CMS, des pinces de test, une sonde, un câble à pince crocodile et un adaptateur BNC.

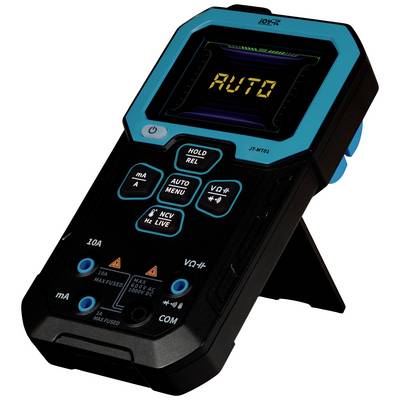

Multimètre de précision avec mesure NCV sans contact, JT-MT01
Le multimètre JT-MT01 de révolutionne le monde de l'électrotechnique pour les amateurs comme pour les professionnels. Cet appareil est un partenaire indispensable pour réaliser toutes les mesures électriques, qu'il s'agisse de tensions, de courants,
Résistances, tests de diode, mesures de capacité, analyse de fréquence ou même régulation de la température. Cette fonctionnalité complète fait du JT-MT01 un couteau de poche suisse parmi les multimètres.
L'un des points forts de cet instrument de pointe est la technologie innovante de mesure de la tension non-contact (NCV) qui permet aux utilisateurs d'identifier les lignes de courant en toute sécurité et sans contact direct. Cette fonction garantit un nouveau niveau de sécurité et
Confort de dépannage et d'entretien des installations électriques.
Grâce à son design ergonomique, le JT-MT01 est parfaitement à portée de main, tandis que l'écran facile à lire affiche toutes les valeurs de mesure clairement et clairement.
Sa robustesse et sa fiabilité en font un compagnon fidèle dans tous les ateliers et dans les missions extérieures.
Le JT-MT01 est non seulement connu pour sa précision et sa facilité d'utilisation, mais également pour sa capacité à relever les défis techniques les plus exigeants avec facilité. Que vous soyez un professionnel expérimenté ou un passionné de bricolage, ce multimètre est parfait
Conçu pour rendre votre travail plus efficace et plus sûr. Avec le JT-MT01 à vos côtés, vous êtes parfaitement équipé pour décrypter les secrets de l'électricité et pour élever vos projets au niveau supérieur.
SET d'outils tournevis 115 pièces WE0001
Dans notre set d'outils de haute qualité en 115 parties, vous trouverez tous les outils nécessaires à la réparation d'appareils électroniques de qualité, tels que smartphones et consoles de jeux.
Il comprend, outre un total de 98 embouts en acier pour outils S2 de haute qualité, des accessoires pour l'ouverture, la préhension et le levier sans risque.
L'ensemble est emballé dans une boîte de rangement en plastique claire, qui peut également être utilisée pour le calibrage des vis pendant l'utilisation.
Ce texte a été traduit par une machine.
Portable 3 en 1, oscilloscope numérique, testeur de composants, générateur de signaux, CMS, LCR500
Le DSO-LCR500 combine les avantages d'un oscilloscope numérique et ceux d'un testeur de composants multifonction dans un boîtier compact et de haute qualité. Grâce à l'oscilloscope numérique, les ventilateurs ambitieux peuvent évaluer les signaux en fonction du temps sans avoir à recourir à une technique de mesure coûteuse. Le testeur de composants multifonction permet en outre une détection rapide et automatique des composants. De plus, notre DSO-LCR500 dispose de fonctions utiles supplémentaires telles qu'un générateur de signaux, un décodeur de signal infrarouge et la mesure de diodes Zener, des capteurs DS18B20 et des capteurs DHT11. L'appareil est équipé d'une batterie de 1500 mAh qui peut être rechargée facilement via USB-C ®. Le pied rabattable intégré facilite l'utilisation. La livraison complète comprend, entre autres, des sondes de test CMS, des pinces de test, une sonde, un câble à pince crocodile et un adaptateur BNC.
Multimètre de précision avec mesure NCV sans contact, JT-MT01
Le multimètre JT-MT01 de révolutionne le monde de l'électrotechnique pour les amateurs comme pour les professionnels. Cet appareil est un partenaire indispensable pour réaliser toutes les mesures électriques, qu'il s'agisse de tensions, de courants,
Résistances, tests de diode, mesures de capacité, analyse de fréquence ou même régulation de la température. Cette fonctionnalité complète fait du JT-MT01 un couteau de poche suisse parmi les multimètres.
L'un des points forts de cet instrument de pointe est la technologie innovante de mesure de la tension non-contact (NCV) qui permet aux utilisateurs d'identifier les lignes de courant en toute sécurité et sans contact direct. Cette fonction garantit un nouveau niveau de sécurité et
Confort de dépannage et d'entretien des installations électriques.
Grâce à son design ergonomique, le JT-MT01 est parfaitement à portée de main, tandis que l'écran facile à lire affiche toutes les valeurs de mesure clairement et clairement.
Sa robustesse et sa fiabilité en font un compagnon fidèle dans tous les ateliers et dans les missions extérieures.
Le JT-MT01 est non seulement connu pour sa précision et sa facilité d'utilisation, mais également pour sa capacité à relever les défis techniques les plus exigeants avec facilité. Que vous soyez un professionnel expérimenté ou un passionné de bricolage, ce multimètre est parfait
Conçu pour rendre votre travail plus efficace et plus sûr. Avec le JT-MT01 à vos côtés, vous êtes parfaitement équipé pour décrypter les secrets de l'électricité et pour élever vos projets au niveau supérieur.
SET d'outils tournevis 115 pièces WE0001
Dans notre set d'outils de haute qualité en 115 parties, vous trouverez tous les outils nécessaires à la réparation d'appareils électroniques de qualité, tels que smartphones et consoles de jeux.
Il comprend, outre un total de 98 embouts en acier pour outils S2 de haute qualité, des accessoires pour l'ouverture, la préhension et le levier sans risque.
L'ensemble est emballé dans une boîte de rangement en plastique claire, qui peut également être utilisée pour le calibrage des vis pendant l'utilisation.
Ce texte a été traduit par une machine.
Modèle
- Fonctions
- Oscilloscope numérique
- testeur de composants
- Testeur de continuité
- Générateur de signal
- Mesure des diodes Zener
- Mesure des capteurs DS18B20
- Mesures des capteurs DHT11
- Décodeur infrarouge
- Fonction de support intégrée, support rabattable à 90°
- Batterie au lithium 1500 mAh rechargeable via USB-C ®
- Écran couleur TFT 2,4", rétroéclairage LED, 320 x 240 pixels
- Anglais, allemand
Contenu de la livraison
- Oscilloscope DSO-LCR500, générateur de signaux
- Mode d'emploi
- Câble USB C.
- 3 bornes de test
- 3 sondes de test CMS
- Sonde
- Câble avec pinces crocodiles
- Adaptateur BNC
- Multimètre manuel JT-MT01
- Mode d'emploi
- Câble USB-C
- 2 sondes de test
- SET d'outils tournevis 115 pièces WE-0001 (embouts, tournevis, porte-embout, rallonge flexible, brucelles, outils d'ouverture, plectres, ventouses, magnétiseur)
