HMF 2550 Générateur de fonction Rohde & Schwarz 10 µHz - 50 MHz 1 canal Sinusoïdale, Rectangulaire, Impulsion, Triangula
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 2’728.91 / pièce(s))
CHF 2’728.91
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

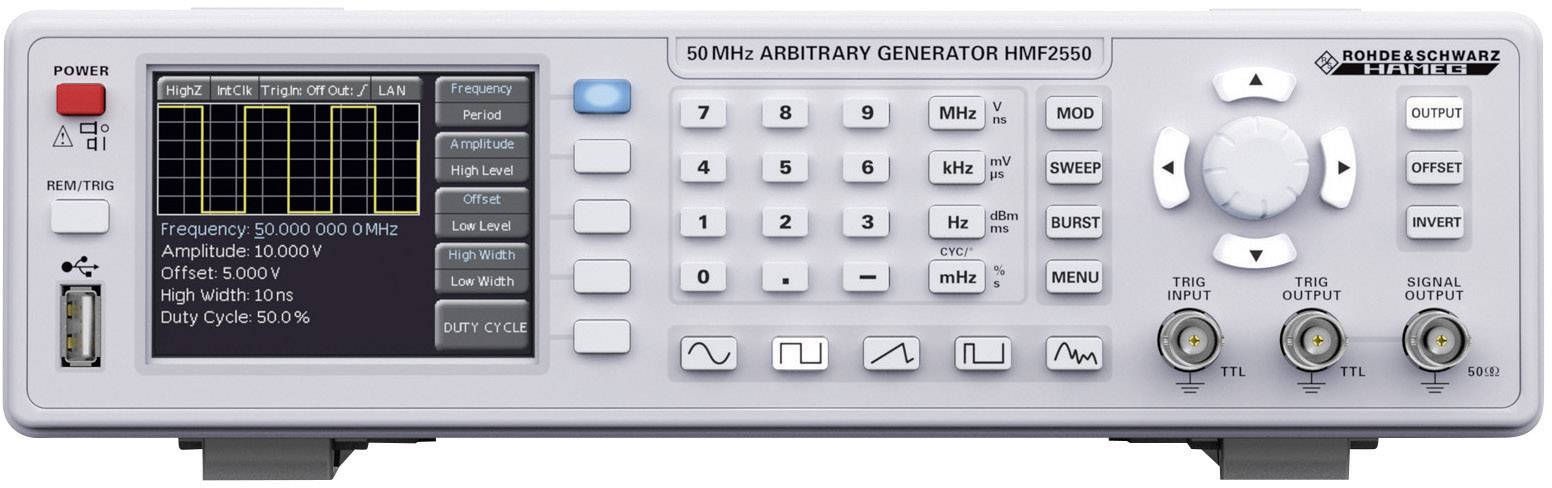

Générateur de fonction HMF2550
- Générateur arbitraire 250 MSa/s
- Gamme de fréquences 10μHz à 50MHz
- Tension de sortie 5mVcc à 10Vcc (à 50Ω) DC continue ±5mV à 5V
- Rafale, balayage, porte, déclenchement externe
- Temps de montée<8ns, en mode impulsion 8 à 500ns réglable
- Types de modulation AM, FM, PM, PWM, FSK (int. et ext.)
Caractéristiques techniques
- Taux d'échantillonnage :
- décalage de 250 MS/s :
- mémoire de forme d'onde de 5 V : impédance de 2565 kpts
- : 50 Ω
- résistance d'entrée : 5 kΩ : 100 pF
- résolution : 1μHz
- longueur : 365 mm
- Forme de sortie de signal
Sinus/rectangle/impulsion/triangle/rampe/arbitraire
- Type de produit
Générateur de fonction
- Plage de fréquence
10 µHz - 50 MHz
- Formes de sortie de signal
Sinusoïdale
Rectangulaire
Impulsion
Triangulaire
Arbitraire
- Gamme de fréquences sinus
10 µHz - 50 MHz
- Facteur de distorsion harmonique sinus
0.04 %
- Gamme de fréquences rectangle
10 µHz - 50 MHz
- Temps de montée rectangulaire
<8 ns
- Affichage
numérique
- Plage de fréquence du triangle
10 µHz - 10 MHz
- Gamme de fréquences ARB
10 µHz - 25 MHz
d'usine (sans certificat)
- Fonction vobulation
1 ms - 500 s
- Modulation interne
AM/FM/PM/PWM/FSK
- Modulation externe
AM/FM/PM/PWM/FSK
- VCF
-
- Déclencheur (synchrone)
-360 à +360°.
- Seuil (asynchrone)
>100 ns
- Mesure de fréquence externe
-
- Dim.
(l x H) 285 mm x 75 mm
- Poids
3.4 kg
- Nombre de canaux
1 canal
- Fréquence (max.)
50 MHz
- Fréquence (min.)
10 µHz
- Spécificités
Modulation
- Largeur
285 mm
- Hauteur
75 mm

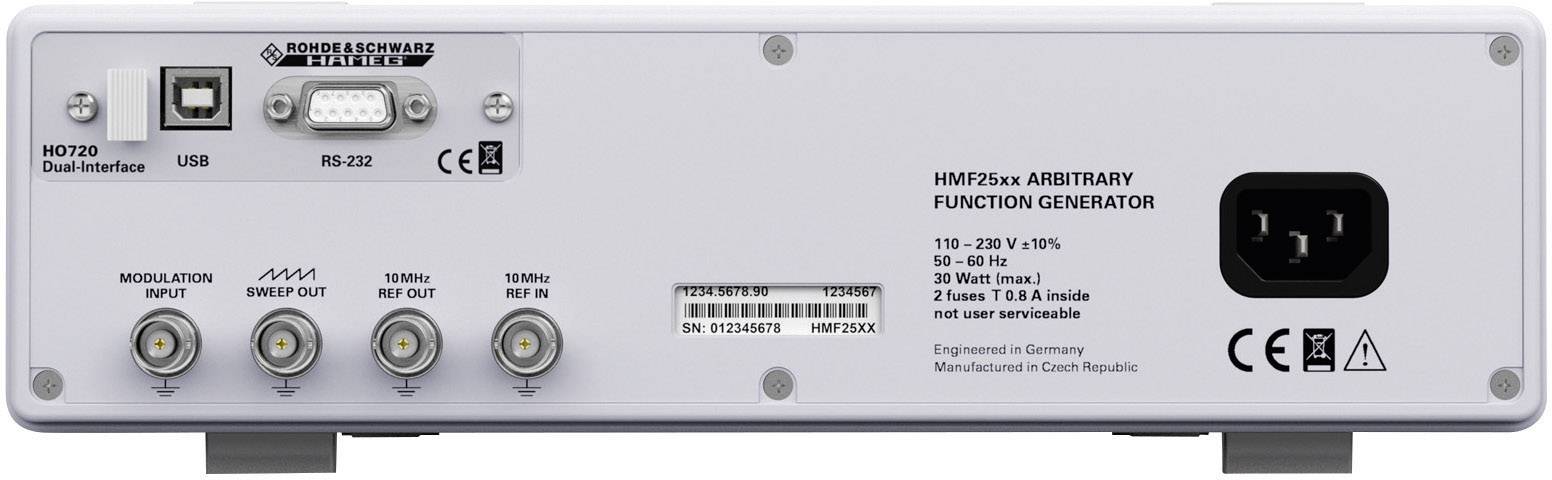

- Interfaces
RS-232
USB
- Alimentation électrique
alimentation réseau
- Type
HMF 2550
- Affichage (détails)
TFT
- Résolution
1 µ Hz
- Gamme de fréquence
10 µHz à 50 MHz
- Interfaces
USB/RS232
- Alim.
105 à 253 V/AC
- Résistance d'entrée
5 kΩ , 100 pF
Documents & téléchargements
Fiche technique
Fiche technique 122233 HMF 2550 Générateur de fonction Rohde & Schwarz 10 µHz - 50 MHz 1 canal Sinusoïdale, Rectangulaire, Impulsion, Triangula
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 122233 HMF 2550 Générateur de fonction Rohde & Schwarz 10 µHz - 50 MHz 1 canal Sinusoïdale, Rectangulaire, Impulsion, Triangula
Description
La série HMF 2500 propose jusqu'à 5 formes de signal. De plus, la fonction arbitraire permet de définir librement des signaux de sortie. Outre les fonctions Burst, vobulation, porte et déclenchement externe, les appareils disposent de 5 modes de modulation différents (AM, FM, PM, PWM, FSK) qui peuvent être utilisés aussi bien en interne qu'en externe. Ils sont donc idéaux pour les laboratoires et dans le secteur de la fabrication.
Modèle
- Générateur : 250 MSA/s, 14 Bit, 256 kPts
- Différentes formes de signaux : sinusoïdaux, rectangulaires, triangulaires, arbitraires, courbes standards (blanche, rose)
- Fonction vobulation, Gating, déclenchement
- Types de modulation : AM, FM, PM, PWM, FSK
- Base de temps 10 MHz : ± 1 ppm TCXO, I/O
- Interface USB pour le transfert des données

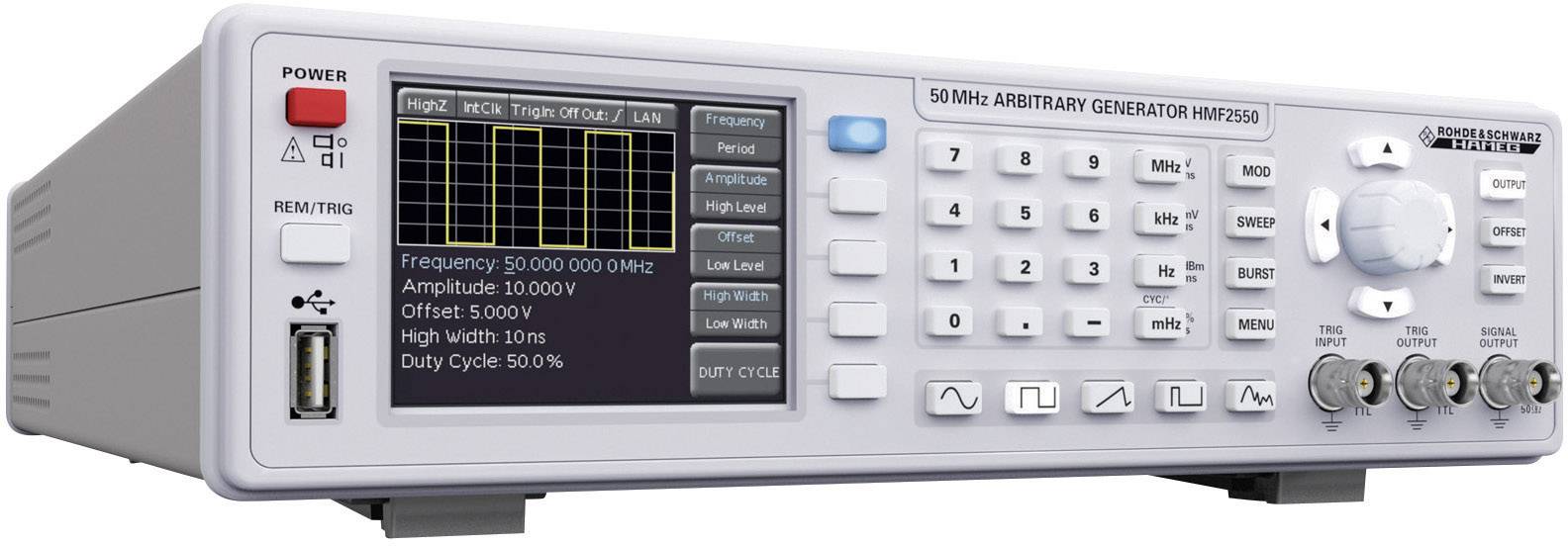

- Écran TFT 3,5"
- Interface double USB/RS232, Ethernet/USB ou IEEE-488.
Contenu de la livraison
- Câble secteur
- Logiciel pour PC
- Mode d'emploi.
