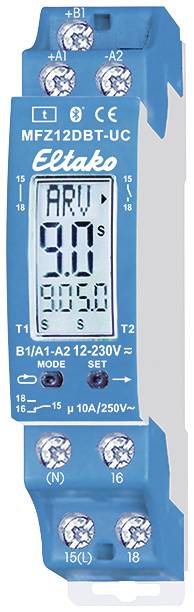

Eltako 23001003 MFZ12DBT-UC Relais temporisé multifonction 230 V/AC 1 pc(s) Plage temporelle: 0.1 - 14400 s 1 inverseur

Relais temporisé multifonction réglable numériquement avec écran et Bluetooth avec l'application Eltako Connect. Avec 18 fonctions. 1 inverseur sans potentiel 10A/250V AC et DX, lampes LED 230V jusqu'à 200W, lampes à incandescence 2000W. Avec éclairage d'écran. Perte en veille de 0,1 à 0,3 watts seulement. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur Grâce à la technologie brevetée Eltako Duplex (DX), les contacts normalement libres de potentiel lors de la commutation de la tension alternative 230 V peuvent toujours passer 50 Hz au passage à zéro et donc réduire considérablement l'usure. Pour ce faire, il suffit de brancher l'échelle N sur la borne (N) et L sur 15(L). La consommation en veille supplémentaire est alors de 0,1 watt seulement. Tension de commande universelle 12..230 V UC. Tension d'alimentation comme la tension de commande. La fonction et les heures sont saisies par simple pression sur un bouton et affichées numériquement sur un écran LCD. Pour ce faire, il suffit de deux boutons. Lors du réglage de l'heure, toutes les valeurs peuvent être saisies dans les délais présélectionnés (0,1-9,9 ou 1-99 secondes, minutes ou heures). La durée la plus longue est de 99 heures. 600 réglages de l'heure sont possibles. Le(s) temps(s) saisi(s) s'affiche(nt) en permanence sous forme numérique. Fonctions : RV = retard de retour. Av = temps de réponse. AV+ = temps de réponse additive. TI = générateur d'horloge à partir d'une impulsion. TP = horloge avec pause. IA = retard de réponse à commande par impulsion (par ex. ouvre-porte automatique). IF = formeur d'impulsions. EW = essuie-glace. AW = essuie-glace éteint. EAW = essuie-glace on et Off. ARV = délai de réponse et de retour. ARV+ = retard de réponse et de rechute des additifs. ES = interrupteur de choc électrique. SRV = interrupteur de choc électrique avec retard de chute. ESV = interrupteur de coupure de courant avec temporisation de la chute et avertissement de coupure. IL = relais. ON = durée ON. OFF = durée DÉSACTIVÉE. Pour les fonctions TI, TP, IA, EAW, ARV et ARV+, vous pouvez saisir une deuxième heure différente, même avec d'autres délais. Le réglage du relais temporisé s'effectue soit via Bluetooth avec l'APP, soit à l'aide des touches MODE et SET. Par le 1. Appuyez sur MODE ou SET allume l'éclairage de l'écran. 20 secondes après le dernier MODE ou La commande SET permet de revenir automatiquement au programme dans l'affichage de la position normale et l'éclairage de l'écran s'éteint. Connectez l'horloge de commutation à l'APP : appuyez sur SET, BLE (Bluetooth) apparaît à l'écran et l'ID de l'horloge de commutation. La connexion avec l'APP peut maintenant être établie (État de livraison : PIN 123123). Scannez le code QR sur le mode d'emploi, l'APP effectue le processus d'apprentissage. La connexion à l'APP apparaît sur l'écran BLE+. Les touches MODE et SET sont maintenant verrouillées. Après 20 minutes sans interaction avec l'horloge de commutation, la connexion est automatiquement déconnectée. Modifier LE CODE PIN : le code PIN de la connexion Bluetooth peut être modifié dans l'APP, sous l'entrée PIN de l'appareil. Réinitialisation Bluetooth (effacer le code PIN éventuellement modifié) : la connexion à l'APP doit être déconnectée. Appuyez simultanément sur MODE et SET pendant 2 secondes, RES clignote à l'écran. Appuyez maintenant sur SET pendant 2 secondes, BLE apparaît à l'écran. Si le MODE est confirmé, la réinitialisation BLE est effectuée, le code PIN est effacé et l'état de livraison est établi. Régler le mode et le réglage du temps à l'aide des touches MODE et SET : appuyez sur LA touche MODE pour sélectionner l'élément LCD à modifier. L'élément accessible clignote. Appuyez sur la touche SET pour modifier l'élément accessible. Il peut s'agir de la fonction, de la durée, du temps T1 ou du temps T2 (uniquement pour TI, TP, IA, EAW, ARV et ARV+). Chaque entrée est terminée à l'aide de la touche MODE. Après le réglage de l'heure avec MODE, aucun élément ne clignote - le relais temporisé est prêt à l'emploi. Sécurité en cas de panne de courant : les paramètres réglés sont enregistrés dans une EEPROM et sont donc immédiatement disponibles après une panne de courant.

Ce texte a été traduit par une machine.
