AFG-2225 Générateur de fonction GW Instek 0.1 Hz - 25 MHz 2 canaux Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triang
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 382.93 / pièce(s))
CHF 415.92
-8 %
CHF 382.93
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Générateur de fonction arbitraire AFG-2225
- 2 canaux de sortie indépendants
- Largeur de bande 1 µHz - 25 MHz
- Générateur arbitraire 120 Méch/s
- Production d'un signal numérique (DDS)
- Hôte USB
Caractéristiques techniques
- Modulation AM/FM/PM/SUM : 2 mHz - 20 kHz
- Modulation FSK : 2 mHz - 100 kHz
- Forme de sortie de signal
Signal sinus/rectangulaire/rampe/bruits/arbitraire
- Type de produit
Générateur de fonction
- Plage de fréquence
0.1 Hz - 25 MHz
- Formes de sortie de signal
Arbitraire
Sinusoïdale
Rectangulaire
Bruit
Triangulaire
- Gamme de fréquences sinus
1 µHz - 25 MHz
- Gamme de fréquences rectangle
1 µHz - 25 MHz
- Temps de montée rectangulaire
25 ns
- Affichage
LCD
- Plage de fréquence du triangle
1 µHz - 1 MHz
d'usine (sans certificat)
- Fonction vobulation
1 µHz - 25 MHz
- Modulation interne
AM/FM/PM/FSK/PWM
- Déclencheur (synchrone)
TTL
- Mesure de fréquence externe
5 Hz – 150 MHz
- Dim.
(l x H) 266 mm x 107 mm
- Poids
2.5 kg
- Nombre de canaux
2 canaux
- Fréquence (max.)
25 MHz
- Fréquence (min.)
0.1 Hz
- Spécificités
Modulation
- Largeur
266 mm
- Hauteur
107 mm
- Interfaces
USB
- Alimentation électrique
alimentation réseau
- Type
AFG-2225
- Résolution
1 µ Hz
- Gamme de fréquence
1 µHz - 25 MHz
- Résistance d'entrée
1 KΩ // 1 pF
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 630771 AFG-2225 Générateur de fonction GW Instek 0.1 Hz - 25 MHz 2 canaux Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triang
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

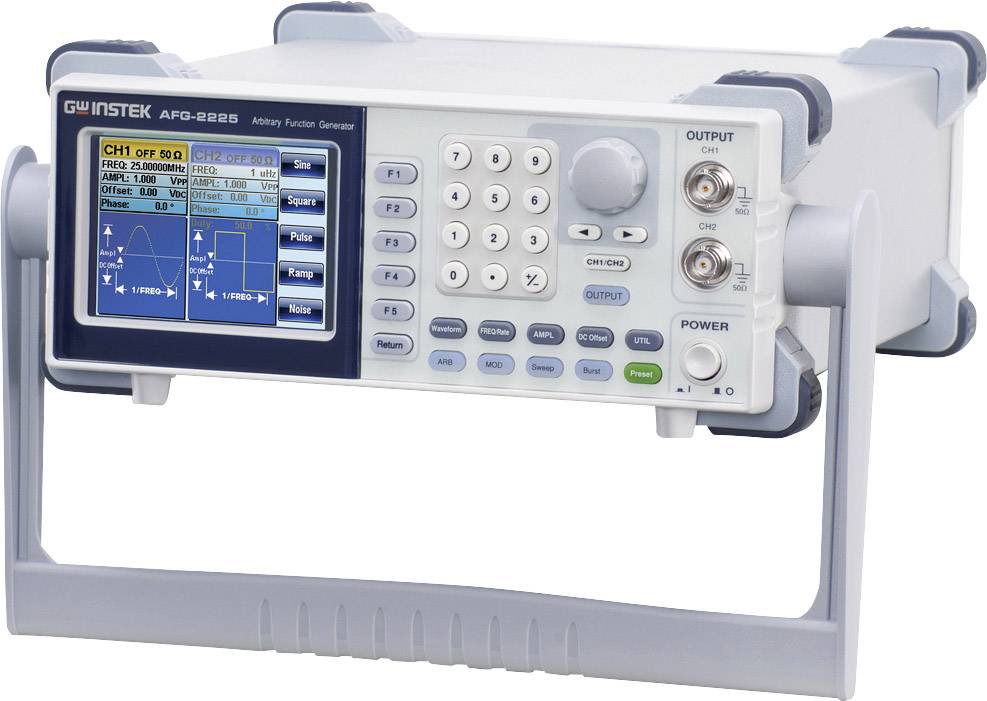

Le générateur de fonctions AFG-2225 avec production de signaux directs et numérique (DDS) offre une largeur de bande de 25 MHz et deux canaux de sortie indépendants. L'équipement comprend les signaux standards sinus, rectangle, rampe, bruits et forme de signal arbitraire 120 Méch/s avec résolution verticale de 10 bits. De plus, les fonctions modulation AM/FM/PM/FSK/SUM, Sweep/Burst et compteur de fréquence sont disponibles. L'écran couleur LCD de 8,89 cm indique tous les paramètres de forme d'onde et les paramètres. Une interface USB peut être utilisée pour commander à distance votre appareil à l'aide d'un ordinateur. Les formes d'onde arbitraires peuvent être générées à l'aide du logiciel disponible en téléchargement gratuit et être transmises au générateur par USB.
Le générateur de fonctions AFG-2225 avec production de signaux directs et numérique (DDS) offre une largeur de bande de 25 MHz et deux canaux de sortie indépendants. L'équipement comprend les signaux standards sinus, rectangle, rampe, bruits et forme de signal arbitraire 120 Méch/s avec résolution verticale de 10 bits. De plus, les fonctions modulation AM/FM/PM/FSK/SUM, Sweep/Burst et compteur de fréquence sont disponibles. L'écran couleur LCD de 8,89 cm indique tous les paramètres de forme d'onde et les paramètres. Une interface USB peut être utilisée pour commander à distance votre appareil à l'aide d'un ordinateur. Les formes d'onde arbitraires peuvent être générées à l'aide du logiciel disponible en téléchargement gratuit et être transmises au générateur par USB.
Modèle
- Rapport pulsations/pause réglable pour signaux rectangulaires
- Réglage des paramètres de forme d'onde par clavier et commutateur rotatif
- Affichage simultané de l'amplitude, de l'offset DC et d'une fonction variable à l'écran
- 10 mémoires de réglage
- 10 mémoires non-volatiles de formes de signal 4 kpts
Contenu de la livraison
- 2 câbles de mesure (BNC - BNC)
- Câble d'alimentation
- Mode d'emploi
- Guide de démarrage rapide.
Avertissement
Le logiciel PC pour la génération d'un signal arbitraire est disponible en téléchargement sur internet.
Mode d'emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
