WIKA Elektronischer Druckschalter 1 St. PSD-4 -1 bar bis +9 bar Stecker M12, 4 polig 1 PNP

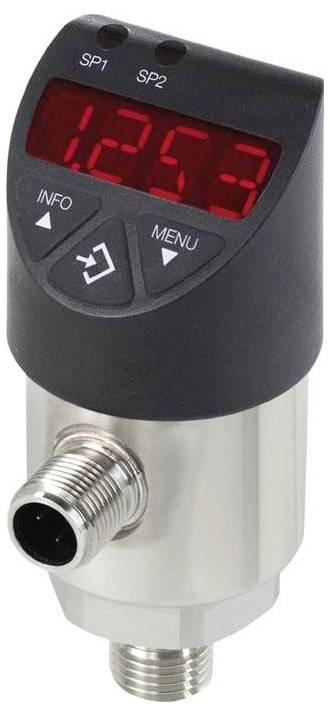

Digitaler Drucksensor mit roter LED-Anzeige, die '1253' anzeigt, mit zwei Tasten, die mit 'INFO' und 'MENU' beschriftet sind.
Abbildung ähnlich
Produkt-Art
Elektronischer Druckschalter
Anschluss
Stecker M12, 4 polig
Ausführung
Relativdruck
Messbereich (Druck) (max.)
+9 bar
Betriebsspannung max.
35 V/DC
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 331.95 / Stück)
CHF 331.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Ausgangssignal: zwei Schaltausgänge (PNP/NPN)
  • Prozessanschluss: G 1/4 A DIN EN ISO 1179-2
  • Messbereich: -1 ... +9 bar
  • Messstofftemperatur: -20 … 85 °C (-4 ... +185 °F)
  • Zulassungen: cULus
  • Genauigkeit: ± 0,5% der Spanne
  • Hilfsenergie: 15...35 V DC
  • Dichtung: NBR
  • Belegung elektrischer Ausgang: U+=1, U-=3, SP1=4, SP2=2
  • Elektrischer Ausgang: Rundstecker M12x1 (4-polig)
  • IO-Link: ohne
Produkt-Art

Elektronischer Druckschalter

Typ

PSD-4

Anschluss

Stecker M12, 4 polig

Ausführung

Relativdruck

Ausgänge

NPN

PNP

Schnittstellen

M12-Stecker

Genauigkeit

0.5 %

Messbereich (Druck) (min.)

-1 bar

Messbereich (Druck) (max.)

+9 bar

Messbereich (Druck)

-1 bar bis +9 bar

Betriebsspannung min.

15 V/DC

Betriebsspannung max.

35 V/DC

Betriebsspannungsbereich

15 - 35 V/DC

Kontaktart

1 PNP

Schlauch-Anschluss

G1/4 AG

Min. Temperatur

-20 °C

Max. Temperatur

5 °C

Inhalt

1 St.

Anschluss

G 1/4 A DIN EN ISO 1179-2

Dokumente & Downloads

Datenblatt

Datenblatt 3525599 WIKA Elektronischer Druckschalter 1 St. PSD-4 -1 bar bis +9 bar Stecker M12, 4 polig 1 PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3525599 WIKA Elektronischer Druckschalter 1 St. PSD-4 -1 bar bis +9 bar Stecker M12, 4 polig 1 PNP

Beschreibung

PSD-4, -1...+9 bar , zwei Schaltausgänge (PNP/NPN)Elektronischer Druckschalter mit Anzeige Ausgangssignal: zwei Schaltausgänge (PNP/NPN)IO-Link: ohneHilfsenergie: 15...35 V DCMessbereich: -1...+9 barProzessanschluss: G 1/4 A DIN EN ISO 1179-2 (ehemals DIN 3852-E)Dichtung: NBRMessstofftemperatur: -20...85 C (-4 ... +185 F)Elektrischer Ausgang: Rundstecker M12x1 (4-polig)Belegung elektrischer Ausgang: U+=1, U-=3, SP1=4, SP2=2Genauigkeit: +/- 0,5% der SpanneZulassungen: cULusmit Test-ProtokollTechnische Daten nach Datenblatt: PE 81.86

Lieferumfang

  • Geliefert wird: Wika Wiegand ElektrDrucksch mAnz. PSD-4 -1.+9bar PNP,NPN 14240402, Verpackungseinheit: 1 Stk., EAN:
