Name: Überlastrelais Siemens 3RU2146-4JB1 1 St.
Brand: Siemens
SKU: 1745433
Availability: BackOrder

Elektrischer Schütz mit drei Anschlüssen oben, Markenlabel und Testknopf sichtbar. Verwendet zur Steuerung elektrischer Schaltungen.

Ein geöffneter Schaltschrank zeigt zahlreiche elektrische Komponenten und Verkabelungen, die in Regalen organisiert sind.

'Schaltplan eines elektrischen Systems mit nummerierten Komponenten, inklusive Reset-Mechanismen und Überlastschutzvorrichtungen.'

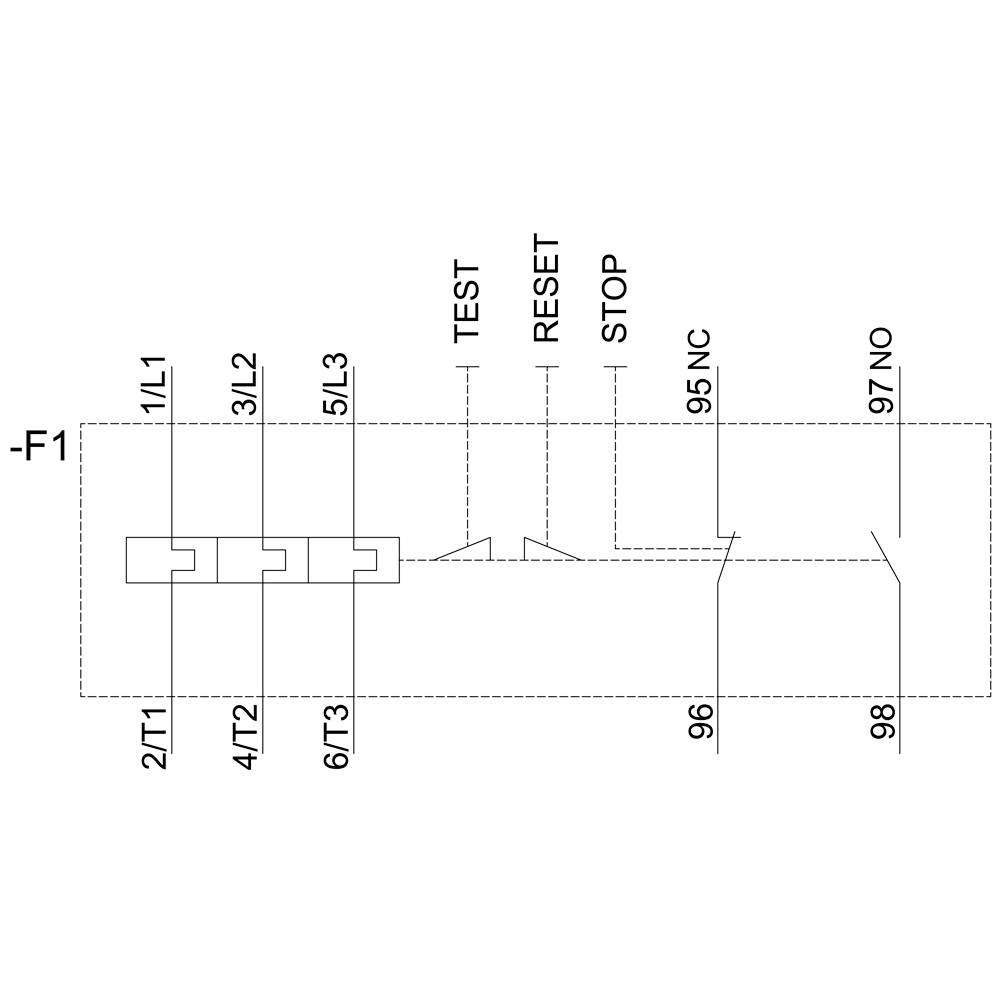

Elektrisches Schaltbild zeigt Hauptschalter-Funktionalität, mit Test-, Reset- und Stopp-Schaltern, sowie Anschlussnummern und Kontaktbezeichnungen.

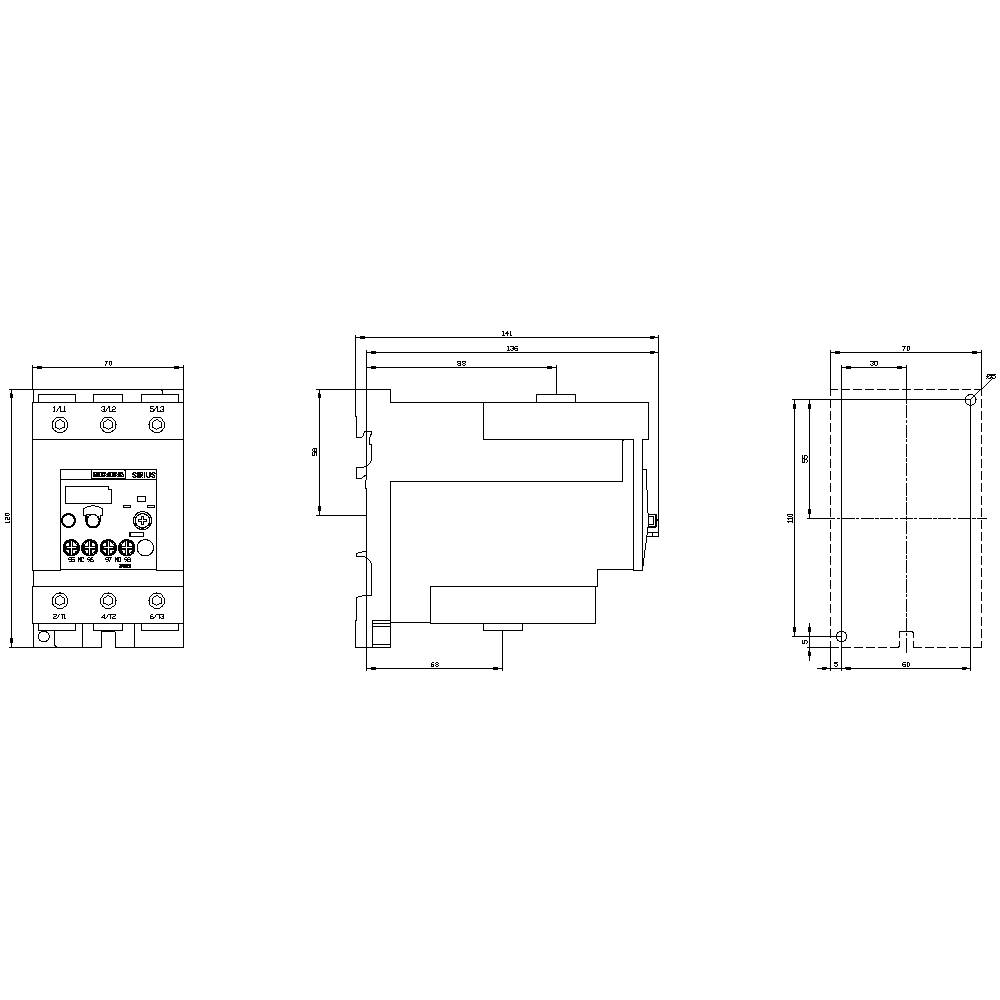

Technische Zeichnung eines elektrischen Geräts, mit den Maßen in Millimetern in drei Ansichten: Front-, Seiten- und Oberansicht.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4JB1

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 171.95 / Stück)

CHF 171.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4JB1

Baugröße: S3

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 45 A

Einstellbereich Strom (max.): 63 A

Einstellbereich (Strom): 45 - 63 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 120 mm

Tiefe: 140 mm

Abm.: (B x H x T) 70 x 120 x 140 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 63 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745433 Überlastrelais Siemens 3RU2146-4JB1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745433 Überlastrelais Siemens 3RU2146-4JB1 1 St.

Beschreibung

Überlastrelais 45...63 A thermisch für Motorschutz Baugröße S3, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
