Name: Überlastrelais Siemens 3RU2146-4HB0 1 St.
Brand: Siemens
SKU: 1749846
Availability: BackOrder

Ein Siemens SIRIUS Schutzrelais mit Bedienknöpfen und Anschlussklemmen. Geeignet für Steuerungs- und Schutzanwendungen in elektrischen Anlagen.

Ein geöffneter Schaltschrank zeigt mehrere elektrische Komponenten, Verdrahtungen und Sicherungen organisiert in Regalen.

Abbildung eines Schaltplans mit Komponenten eines Überlastrelais, inklusive Reset-Tasten, thermischem Überlastrelais und Zubehör.

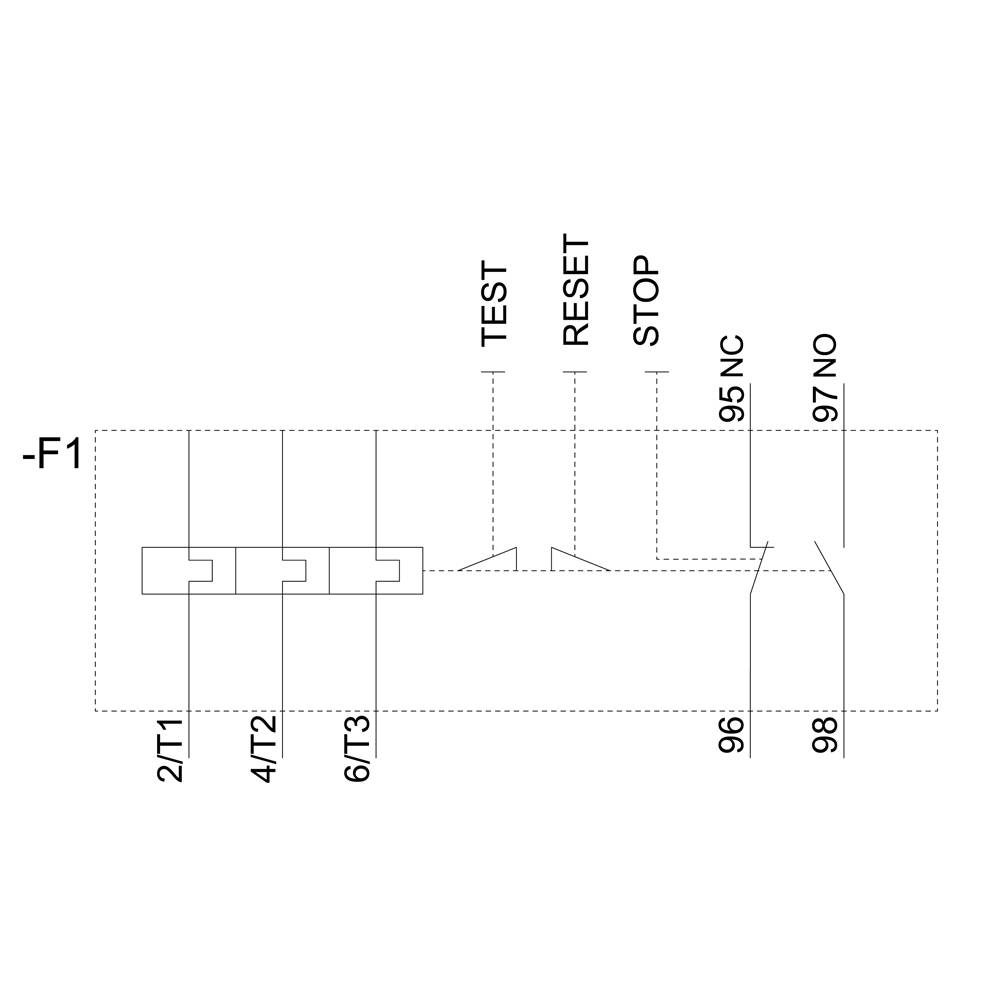

'F1'-Schaltplan zeigt Anschlüsse mit Bezeichnungen: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 und 98.

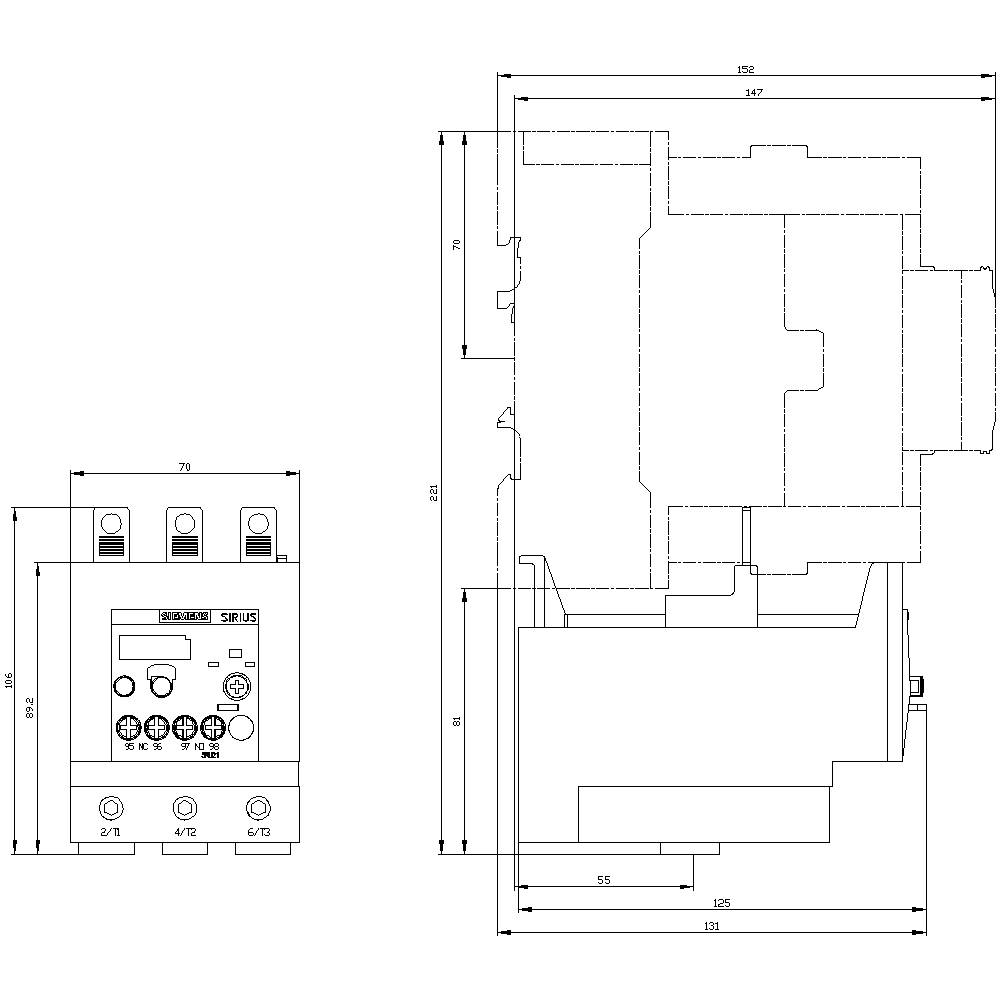

Technische Zeichnung eines elektronischen Geräts mit frontalen und seitlichen Ansichten, Maßen in Millimetern und mehreren Knöpfen.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4HB0

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

Anzahl

Stück

Gesamt (CHF 129.95 / Stück)

CHF 129.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais, 36-50A, für Motorschutz, S3, CLASS 10, Schützanbau

Einstellbarer Strombereich: A
Auslöseklasse: CLASS 10
Montageart: Direktanbau
Anschlussart Hauptstromkreis: Schraubanschluss
Reset-Funktion automatisch: true
Reset-Funktion Eingang: false
Reset-Funktion Taster: true
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Max. Bemessungsbetriebsspannung Ue: 1000 V

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4HB0

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 36 A

Einstellbereich Strom (max.): 50 A

Einstellbereich (Strom): 36 - 50 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 50 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1749846 Überlastrelais Siemens 3RU2146-4HB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749846 Überlastrelais Siemens 3RU2146-4HB0 1 St.

Beschreibung

Überlastrelais 36...50 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
