Name: Überlastrelais Siemens 3RU2126-1GB0 Piece 1 St.
Brand: Siemens
SKU: 1706098
Availability: BackOrder

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verkabelungen, die in geordneter Weise angeordnet sind.

Die Abbildung zeigt die Komponenten eines Schaltsystems mit gekennzeichneten Nummern: 1 bis 7. Dazu gehört ein thermisches Überlastrelais.

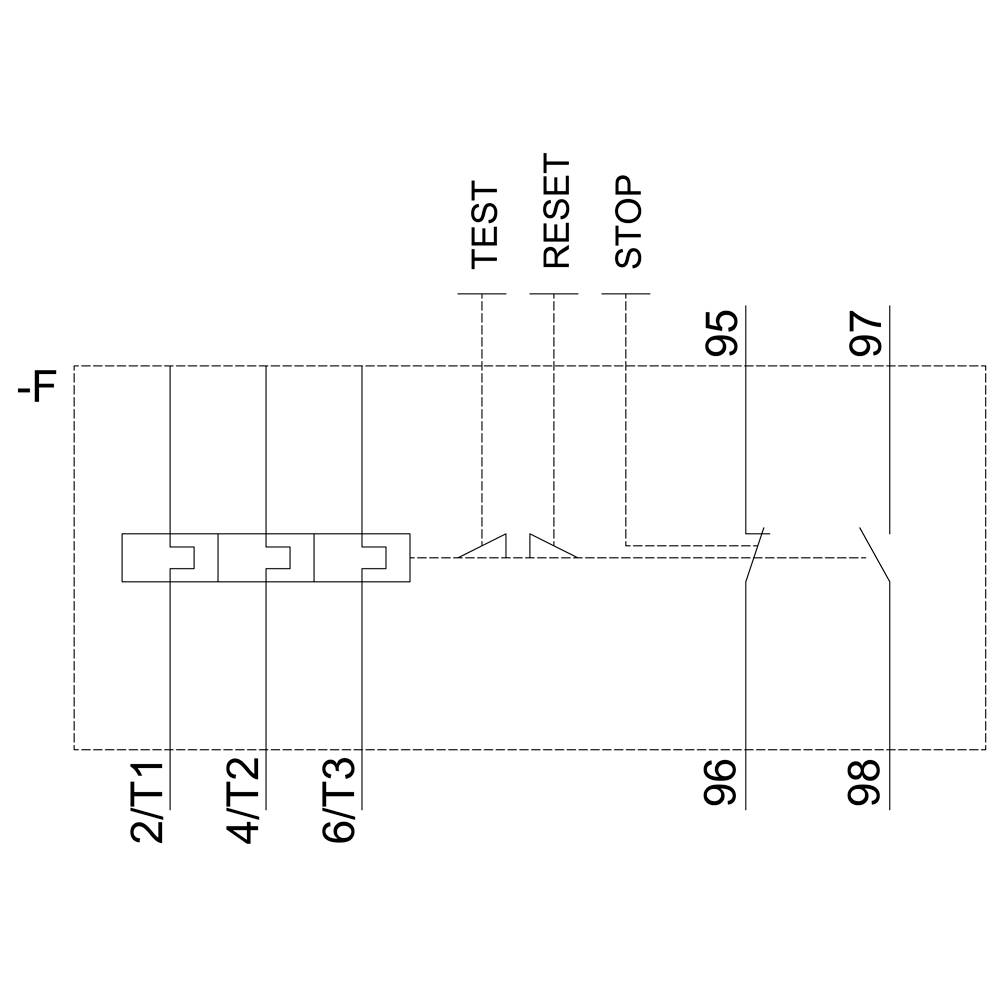

'Steckverbindung mit markierten Punkten: TEST, RESET, STOP bei 95, 97, 96. Zahlen 2/T1, 4/T2, 6/T3 unten dargestellt.'

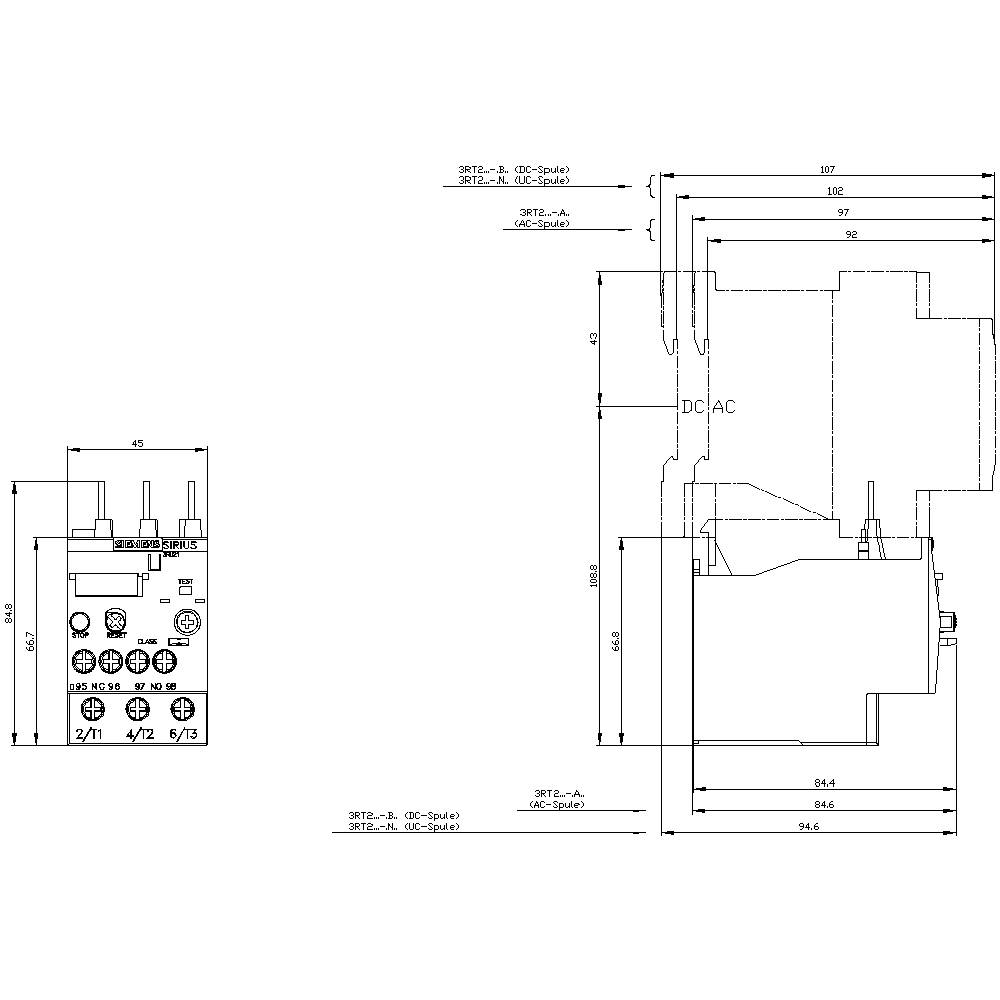

Technische Zeichnung eines elektrischen Schaltgeräts mit Abmessungen, Anschlüssen und Schaltplänen. Detaillierte Seitensicht und Frontansicht.

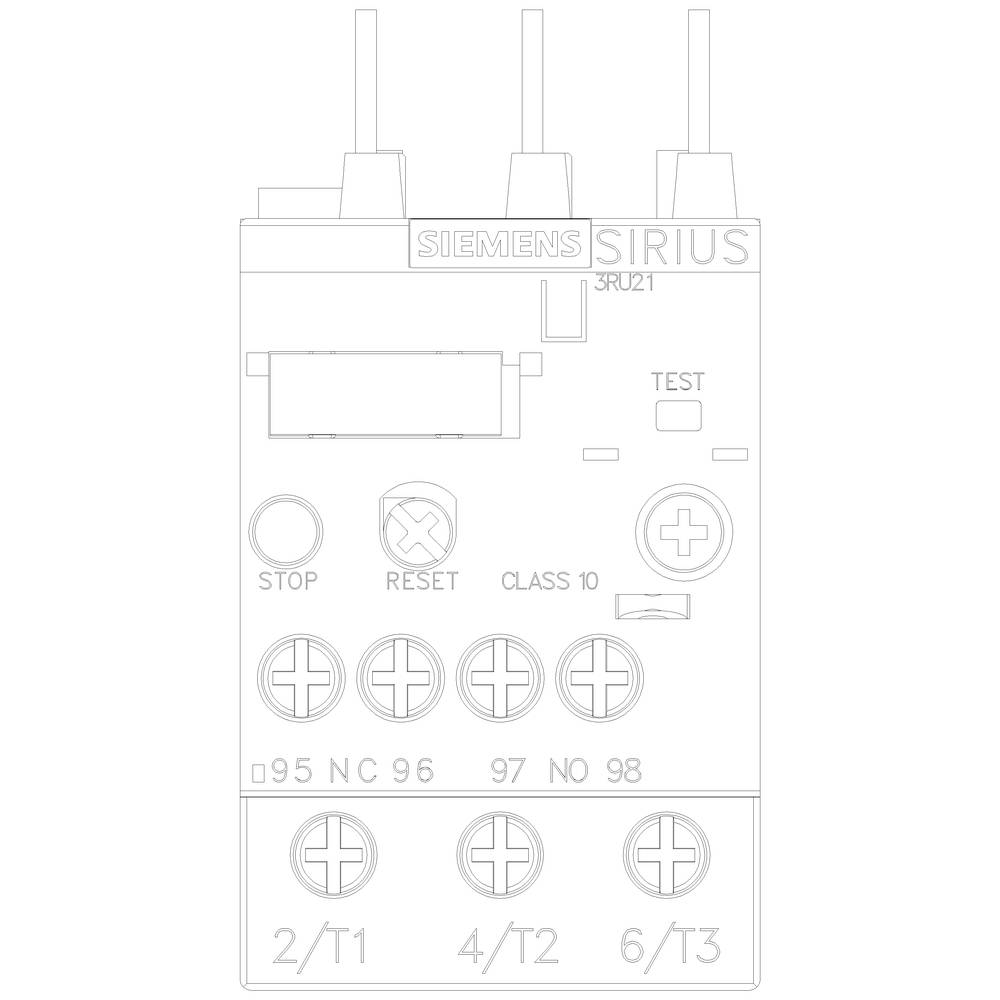

'Diagramm eines Siemens SIRIUS 3RU21 Überlastrelais mit Anschlüssen und Steuerelementen, einschließlich Stop- und Reset-Tasten.'

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2126-1GB0

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 81.95 / Stück)

CHF 81.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 4,5-6,3A Motorschutz S0, Class 10, Schützanbau

Anbaumotorschutzrelais,Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,SIRIUS,Schraubmotorschutzrelais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2126-1GB0

Baugröße: S0

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 4.5 A

Einstellbereich Strom (max.): 6.3 A

Einstellbereich (Strom): 4.5 - 6.3 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 85 mm

Abm.: (B x H x T) 45 x 85 x 85 mm

Inhalt: 1 St.

Gewicht: 0.1760 kg

AWG max.: 8

AWG min.: 16

Nennstrom: 6.3 A

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1706098 Überlastrelais Siemens 3RU2126-1GB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1706098 Überlastrelais Siemens 3RU2126-1GB0 Piece 1 St.

Beschreibung

Überlastrelais 4,5...6,3 A thermisch für Motorschutz Baugröße S0, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
