Name: Überlastrelais Siemens 3RU2116-1EC1 Piece 1 St.
Brand: Siemens
SKU: 1700502
Availability: BackOrder

Ein Siemens Sirius Schützbaustein mit Anschlüssen oben, Kontrollknöpfen und Sichtfenster unten, bezeichnet als 3RU21.

Ein geöffneter Schaltschrank mit mehreren Ebenen elektronischer Bauteile und Verkabelungen, zur Steuerung industrieller Prozesse.

Bild einer elektrischen Schaltung mit Nummerierung: 1. Träger 3RU21, 2. Überlastrelais, 3. Fern-RESET, 4. Drahtauslöser, 5. Abdeckung, 6. Mechanischer RESET, 7. Drucktaster.

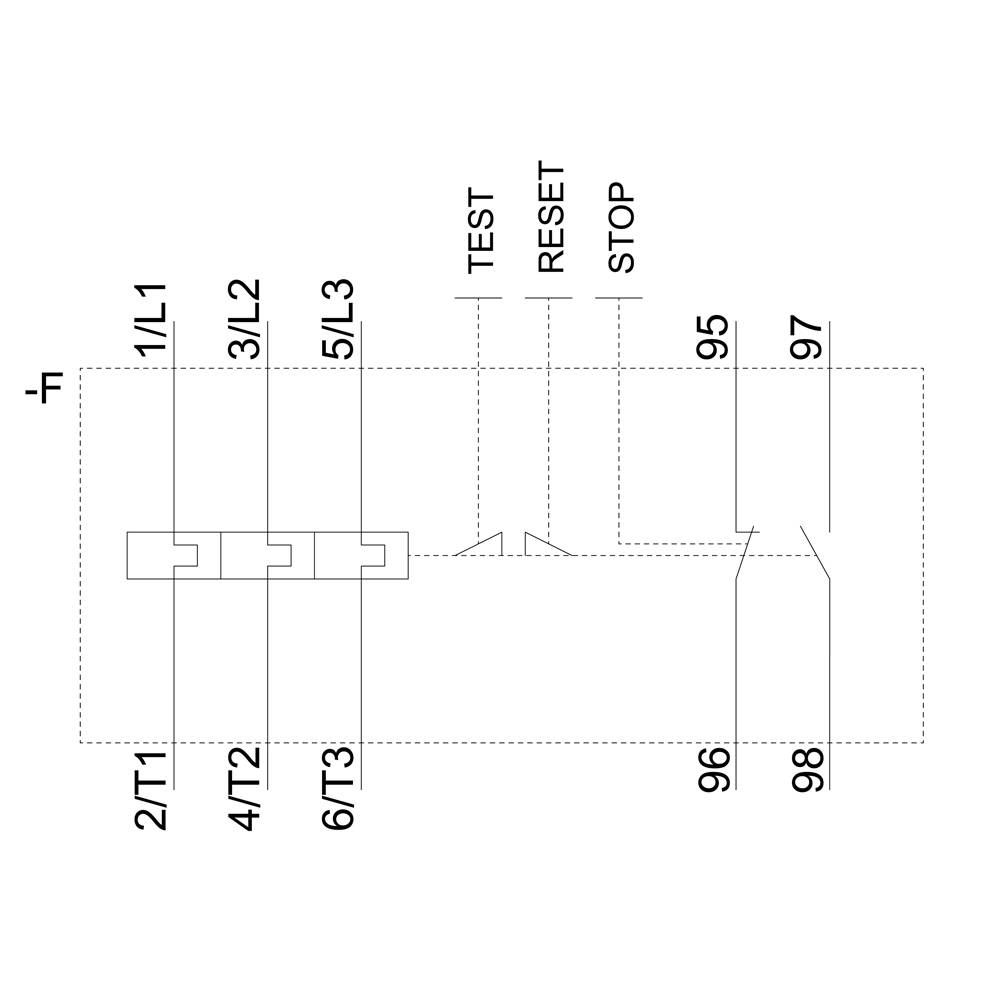

Diagramm eines elektrischen Schalters mit Anschlüssen: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Funktionen: TEST, RESET, STOP.

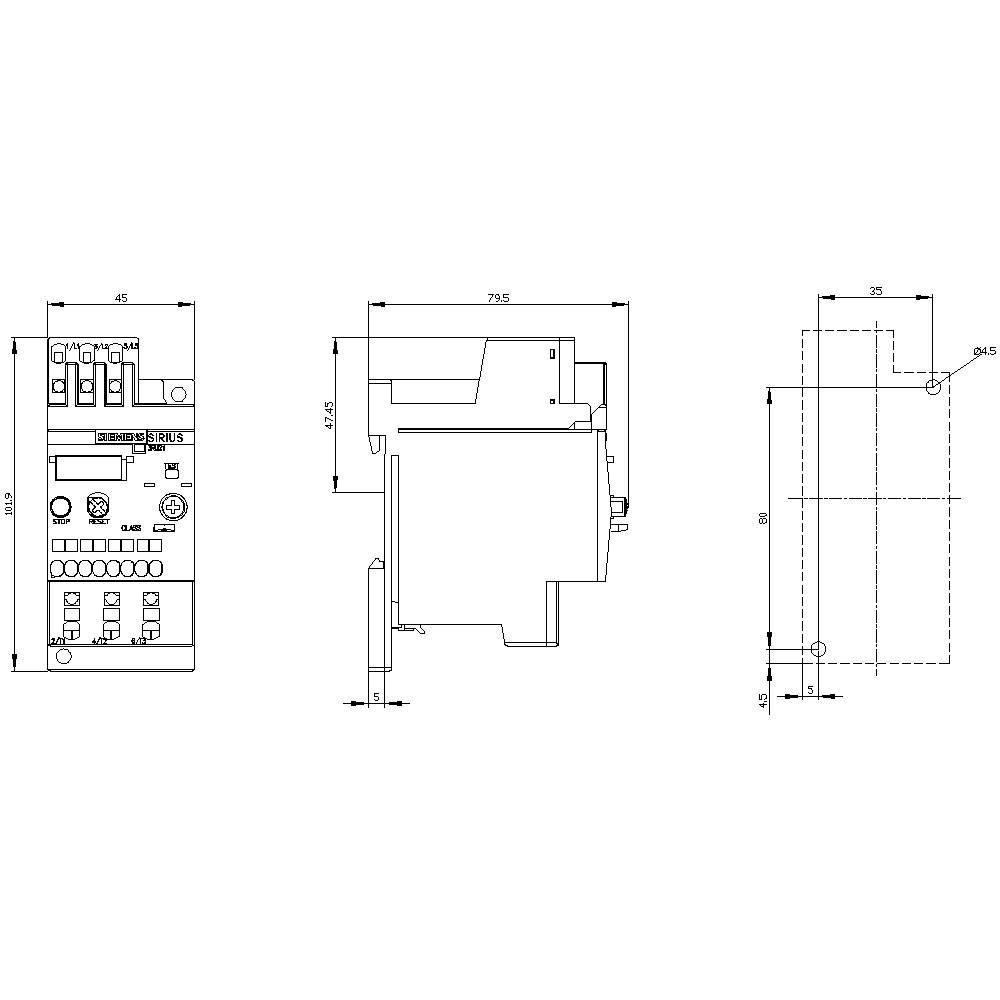

Zeichnung eines elektrischen Geräts mit Front- und Seitenansicht. Maße sind angegeben: Breite 45 mm, Höhe 47,6 mm, Tiefe 79,5 mm.

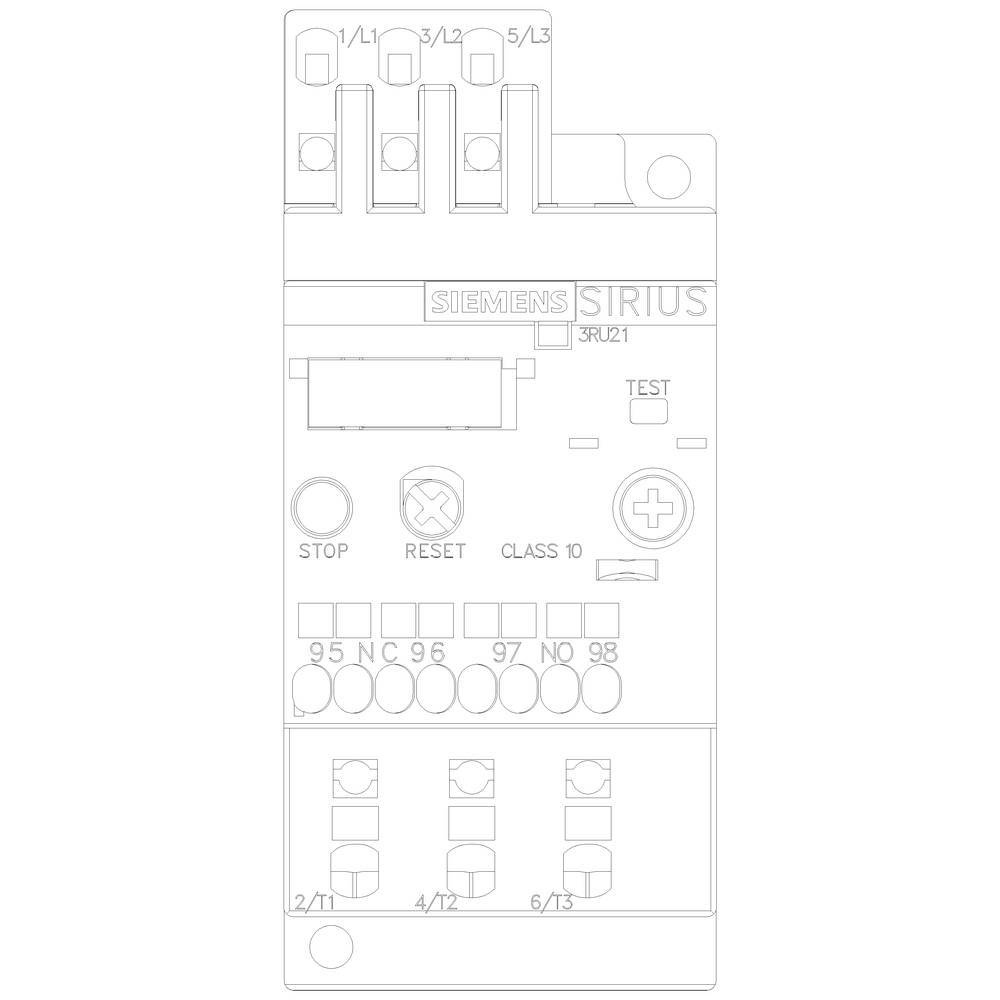

'Siemens SIRIUS 3RU21' thermischer Überlastrelais. Das Schaltbild zeigt Anschlüsse, Stop- und Reset-Tasten, Test-Button und Einstellbereich.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2116-1EC1

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 97.95 / Stück)

CHF 97.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 2,8-4,0A Motorschutz S00, Class 10

Bimetallrelais,Einbaugerät,Einbaumotorschutzrelais,Federzugmotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Reiheneinbaugerät,Relais,SIRIUS,Thermorelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2116-1EC1

Baugröße: S00

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 2.8 A

Einstellbereich Strom (max.): 4.0 A

Einstellbereich (Strom): 2.8 - 4.0 A

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 79 mm

Abm.: (B x H x T) 45 x 102 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 4 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700502 Überlastrelais Siemens 3RU2116-1EC1 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700502 Überlastrelais Siemens 3RU2116-1EC1 Piece 1 St.

Beschreibung

Überlastrelais 2,8...4,0 A thermisch für Motorschutz Baugröße S00, CLASS 10 Einzelaufstellung Hauptstromkreis: Federzugklemme Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
