Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4UX1 Piece 1 St.
Brand: Siemens
SKU: 1699088
Availability: BackOrder

'Siemens Sirius Schutzrelais' in einem schwarzen Gehäuse mit blauer Taste und mehreren Anschlüssen an der unteren Vorderseite.

Metallischer Schaltschrank mit geöffnetem Tür, zeigt verschiedene elektrische Komponenten und Kabel auf mehreren Ebenen.

Elektronisches Überlastrelais mit Zubehör. Enthält Drucktaster, mechanisches und elektronisches Reset, und Plombierbare Abdeckung.

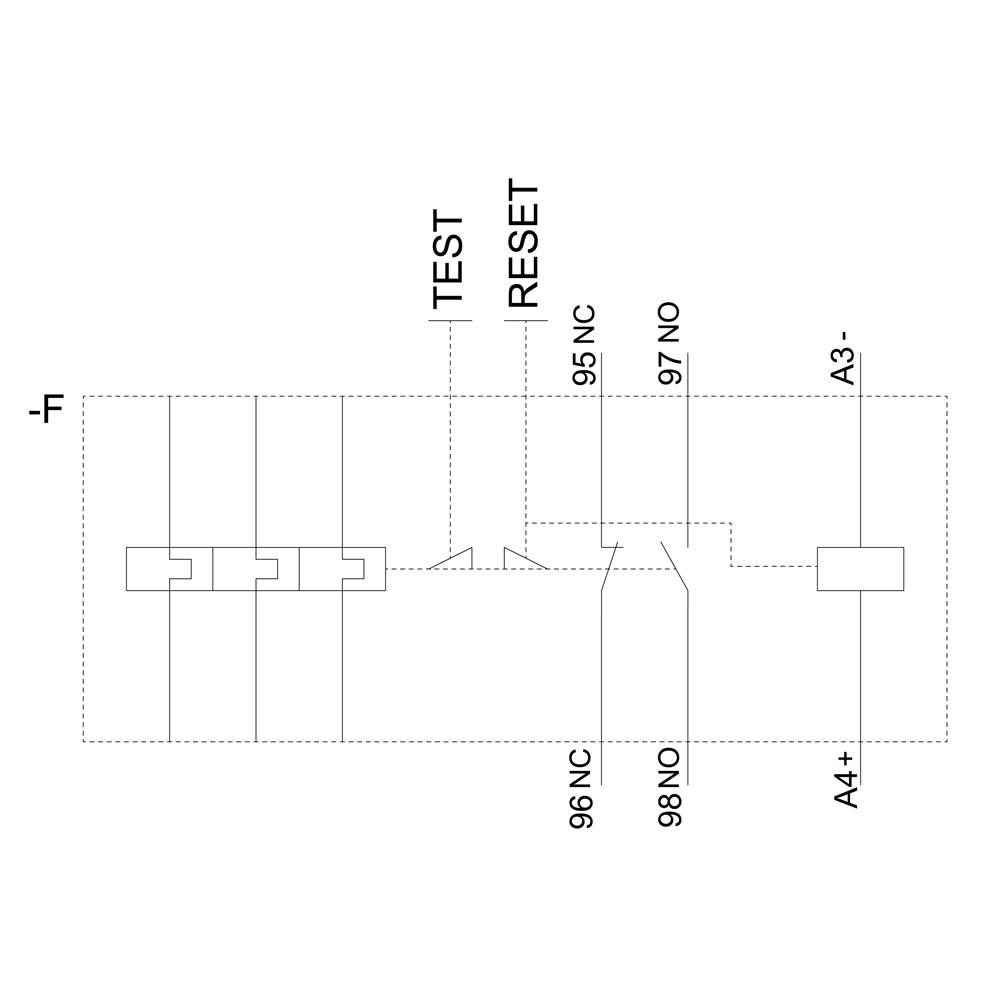

'RESET TEST' Diagramm zeigt Schalterpositionen: 95 NC, 96 NC, 97 NO, 98 NO. Beschriftungen: A3-, A4+, relevant für Schaltkreis-Einstellungen.

Technische Zeichnung eines elektronischen Geräts mit Front-, Seiten- und Oberansicht, einschließlich Messungen und Bedienelementen.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3133-4UX1

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 249.95 / Stück)

CHF 249.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 12,5-50A für Motorschutz

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3133-4UX1

Baugröße: S2

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 12.5 A

Einstellbereich Strom (max.): 50 A

Einstellbereich (Strom): 12.5 - 50 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 81 mm

Abm.: (L x B x H) 109 x 55 x 81 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 50 A

Länge: 109 mm

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Durchsteckstromwandler

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Funktionen

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Mo., 30. Nov.

Conrad Electronic

2 Schließer

Monostabil

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Mo., 30. Nov.

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 351.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Mo., 30. Nov.

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 449.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Mo., 30. Nov.

Conrad Electronic

2 Schließer

Bistabil mit Steuereingang

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Mo., 30. Nov.

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Mo., 30. Nov.

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Mo., 30. Nov.

Conrad Electronic

Analog

Überlast

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Mo., 30. Nov.

Conrad Electronic

Analog

Überlast

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Mo., 30. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

CHF 321.95^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Mi., 2. Dez.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

CHF 345.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1699088 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4UX1 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699088 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4UX1 Piece 1 St.

Beschreibung

Überlastrelais 12,5...50 A elektronisch für Motorschutz Baugröße S2, CLASS 5E...30E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
