Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-1XB0 Piece 1 St.
Brand: Siemens
SKU: 1699523
Availability: BackOrder

Siemens Sirius Überlastrelais mit Bedienelementen und Anschlüssen zum Schutz von Elektromotoren vor Überlastung.

Ein offener Schaltschrank zeigt diverse verkabelte elektronische Geräte und Komponenten in geordneter Anordnung.

'Montageanleitung für elektrische und mechanische Komponenten, inklusive Träger, Überlastrelais, Drucktaster und Zubehör.'

'Schaltplan mit Beschriftungen: -F, 2/T1, 4/T2, 6/T3, TEST, RESET. Kontaktnummern: 95 NC, 96 NC, 97 NO, 98 NO.'

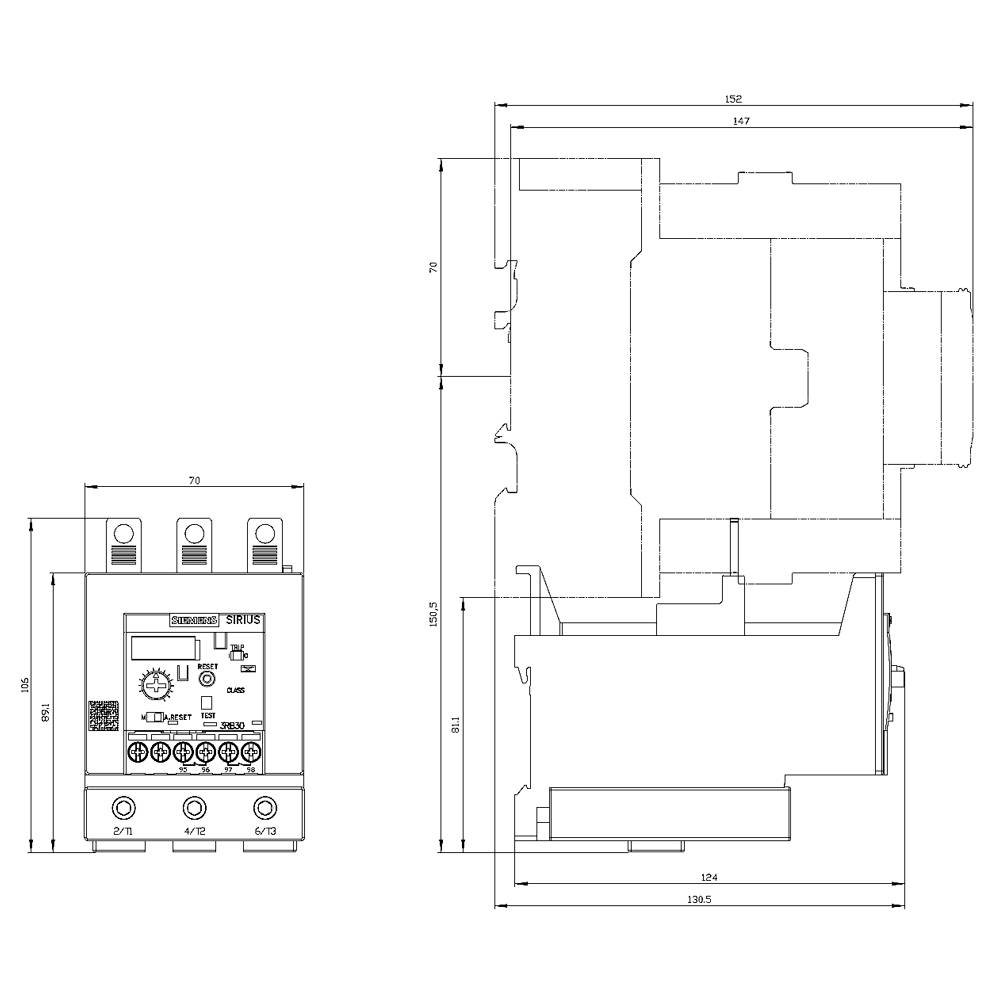

'Zeichnung eines elektrischen Geräts mit Maßangaben. Links: Frontansicht mit Anschlussdetails. Rechts: Seitenansicht mit deutlichen Maßen.'

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3046-1XB0

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 249.95 / Stück)

CHF 249.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais, 32-115A, für Motorschutz, S3, CLASS 10E, Schützanbau

Überlast-Relais

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher bei senkrechter Berührung von vorn nach IEC 60529
Polzahl: 3
Auslöseklasse: CLASS 10E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3046-1XB0

Baugröße: S3

Funktionen: Überlast

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 32 A

Einstellbereich Strom (max.): 115 A

Einstellbereich (Strom): 32 - 115 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 106 mm

Abm.: (L x B x H) 124 x 70 x 106 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Herstellerfarbe: Mehrfarbig

Nennstrom: 115 A

Länge: 124 mm

Querschnitt flexibel (min.): 2.5 mm²

Querschnitt starr (min.): 2.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Fr., 27. Nov.

Conrad Electronic

Monostabil

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Fr., 27. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 351.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Fr., 27. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 449.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Fr., 27. Nov.

Conrad Electronic

Bistabil mit Steuereingang

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Fr., 27. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Fr., 27. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Fr., 27. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Fr., 27. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Fr., 27. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

CHF 321.95^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Fr., 27. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

CHF 345.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1699523 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-1XB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699523 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-1XB0 Piece 1 St.

Beschreibung

Überlastrelais 32...115 A elektronisch für Motorschutz Baugröße S3, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
