Teledyne LeCroy Oszilloskop-Tastkopf Tastkopf 4 GHz 10:1 8 V
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
Teledyne LeCroy, 4 GHz, 0.6 pF, 1 MΩ hochohmiger aktiver Oszilloskop-Tastkopf
- Die Tastköpfe der ZS-A-Serie bieten eine hohe Impedanz sowie eine umfangreiche Auswahl an Tastkopfspitzen und Massezubehör, um unterschiedlichste Messszenarien abzudecken. Der hohe Eingangswiderstand von 1 MΩ und die geringe Eingangskapazität von 0,6 pF bis 0,9 pF machen diesen Tastkopf ideal für alle Frequenzbereiche. Zudem stellen die Tastköpfe der ZS-A-Serie die volle Systembandbreite an allen Teledyne-LeCroy-Oszilloskopen mit Bandbreiten von bis zu 4 GHz bereit.
Technische Daten
- Ausgangsimpedanz: 50 Ω
- Produkt-Art
Tastkopf
- Bandbreite
4 GHz
- Teilerverhältnis
10:1
- Anstiegszeit
112 ps
- Nennspannung
8 V
- Eingangs-Kapazität
0,6 pF
- Eingangswiderstand
1000 kΩ
- Typ
ZS4000A
Werksstandard (ohne Zertifikat)
- Gewicht
110 g
- Kabellänge
1.3 m
- Kalibrierumfang
Werksstandard
- Passend für (Details)
Teledyne LeCroy Oszilloskope mit ProBus-Schnittstelle
Dokumente & Downloads
Datenblatt
Datenblatt 3864039 Teledyne LeCroy Oszilloskop-Tastkopf Tastkopf 4 GHz 10:1 8 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3864039 Teledyne LeCroy Oszilloskop-Tastkopf Tastkopf 4 GHz 10:1 8 V
Beschreibung
Ingenieure müssen häufig Hochfrequenzsignale mit hoher Signaltreue abtasten. Typische passive Tastköpfe mit hoher Eingangs-R und -C liefern bei niedrigeren Frequenzen zwar ein gutes Ansprechverhalten, belasten die Schaltung jedoch bei höheren Frequenzen zu stark und verfälschen das Signal. Aktive Spannungstastköpfe zeichnen sich sowohl durch einen hohen Eingangswiderstand (R) als auch eine niedrige Eingangskapazität (C) aus, um die Schaltungsbelastung über die gesamte Tastkopf- und Oszilloskop-Bandbreite hinweg zu reduzieren. Durch diese geringe Schaltungsbelastung und ein kompaktes Format, das Messungen selbst an schwer zugänglichen Stellen ermöglicht, wird der aktive Spannungstastkopf zum täglichen Standardwerkzeug für verschiedenste Signale und Kontaktpunkte.
Ausführung
- Bei den Tastköpfen der ZS-A-Serie handelt es sich um hochohmige, kapazitätsarme aktive Tastköpfe, die eine hohe Signaltreue bis 4 GHz gewährleisten. Eine kompakte Bauform und eine große Auswahl an Zubehör stellen sicher, dass der Tastkopf der ZS-A-Serie jeder anspruchsvollen Messaufgabe gewachsen ist.
Lieferumfang

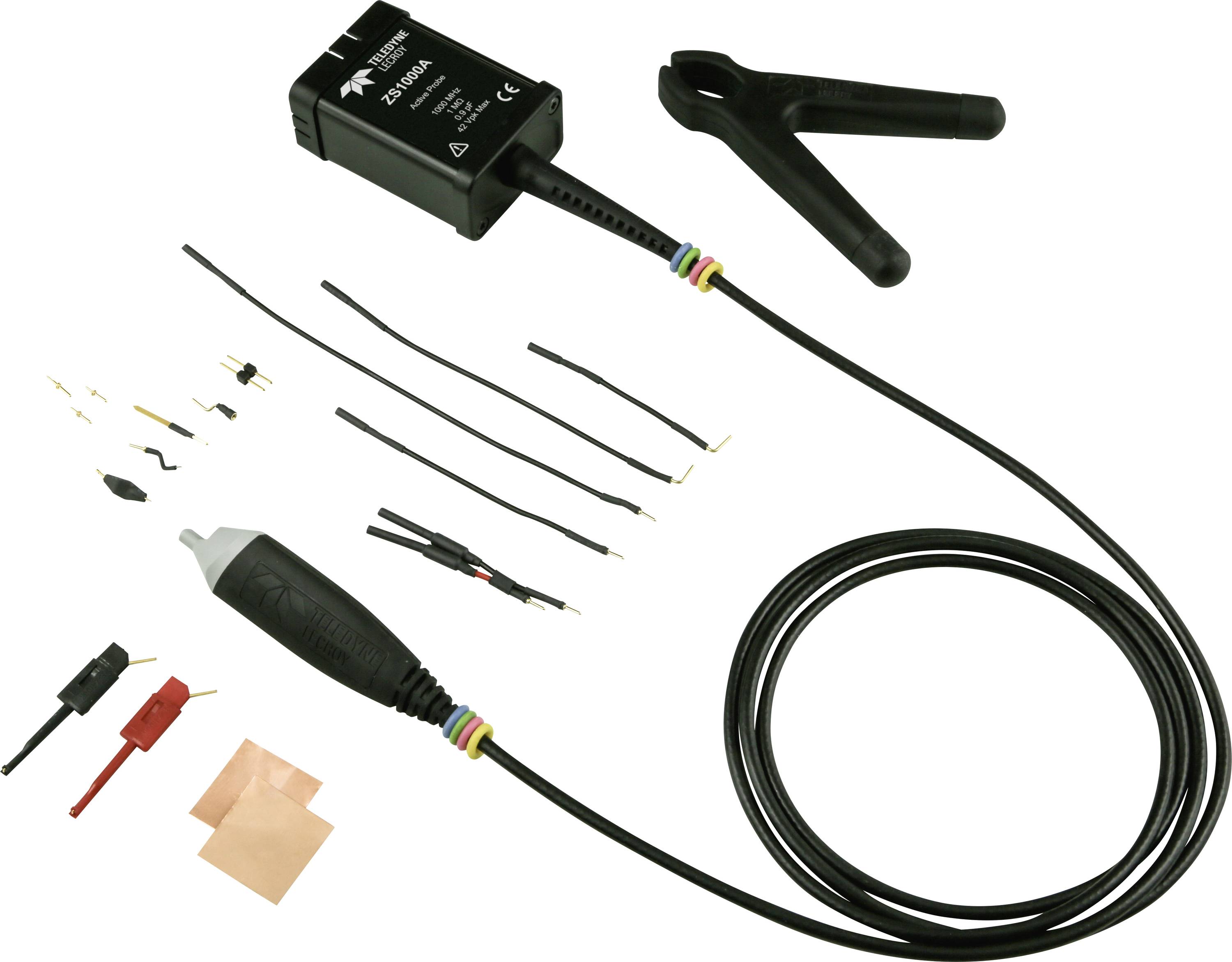

- Tastkopf ZS4000A
- 2x Standard Straight Tip (PK-ZS-001)
- 1x Pogo Tip (PK-ZS-017)
- 1x 2.54 mm Square Pin Adapter (PK-ZS-018)
- 2x 2.54 mm PCB Adapter (PK-ZS-024)
- 1x Straight Pin Lead - Short (PK-ZS-022)
- 1x Straight Pin Lead - Long (PK-ZS-023)
- 1x Y Lead Adapter (PK-ZS-014)
- 1x Right Angle Lead - Short (PACC-LD003)
- 1x Right Angle Lead - Long (PACC-LD004)
- 1x Offset Ground / Z Lead (PK-ZS-016)
- 1x Ground Blade - Narrow (PK-ZS-021)
- 1x Ground Blade - Wide (PK-ZS-015), 2x Copper Tape (PK-ZS-009)
- 1 Paar Micro-Grabbers (PK-ZS-007R / PK-ZS-007B)
- 1x Freehand Probe Holder (PK-ZS-019)
