Teledyne LeCroy Oszilloskop-Tastkopf Tastkopf 1 GHz 10:1 15 V
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
Teledyne LeCroy, 1 GHz, 0.9 pF, 1 Mega-Ω Active Voltage Probe
- Bandbreite: 1 GHz
- Eingangsimpedanz: 1 MΩ || 0,9 pF
- Dynamischer Eingangsbereich: ± 15 V
Technische Daten
- Ausgangsimpedanz: 50 Ω
- Produkt-Art
Tastkopf
- Bandbreite
1 GHz
- Teilerverhältnis
10:1
- Anstiegszeit
350 ps
- Nennspannung
15 V
- Eingangs-Kapazität
0,9 pF
- Eingangswiderstand
1000 kΩ
- Typ
T3AP1000
Werksstandard (ohne Zertifikat)
- Gewicht
110 g
- Kabellänge
1.2 m
- Kalibrierumfang
Werksstandard (inkl. Hersteller-Zertifikat)
- Passend für (Details)
Oszilloskope mit $50\text{ }\Omega$-Eingang bzw. BNC-Anschluss
Dokumente & Downloads
Datenblatt
Datenblatt 3864035 Teledyne LeCroy Oszilloskop-Tastkopf Tastkopf 1 GHz 10:1 15 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3864035 Teledyne LeCroy Oszilloskop-Tastkopf Tastkopf 1 GHz 10:1 15 V
Beschreibung
Die aktiven Tastköpfe der Serien T3AP1000 bieten erstklassige Leistung, Robustheit und eine einfache Handhabung für Messungen direkt in der Schaltung.
Der T3AP1000 bietet eine Bandbreite von 1 GHz, eine sehr geringe EingangsKapazität von weniger als 1 pF, ein geringes Rauschen sowie einen weiten dynamischen Eingangsbereich von ± 15 V, wodurch er sich ideal für eine Vielzahl von Anwendungen eignet.
Der T3AP1000 bietet eine Bandbreite von 1 GHz, eine sehr geringe EingangsKapazität von weniger als 1 pF, ein geringes Rauschen sowie einen weiten dynamischen Eingangsbereich von ± 15 V, wodurch er sich ideal für eine Vielzahl von Anwendungen eignet.
Ausführung
- BNC-Stecker (männlich)
- ESD-Schutz
- Kodierringe

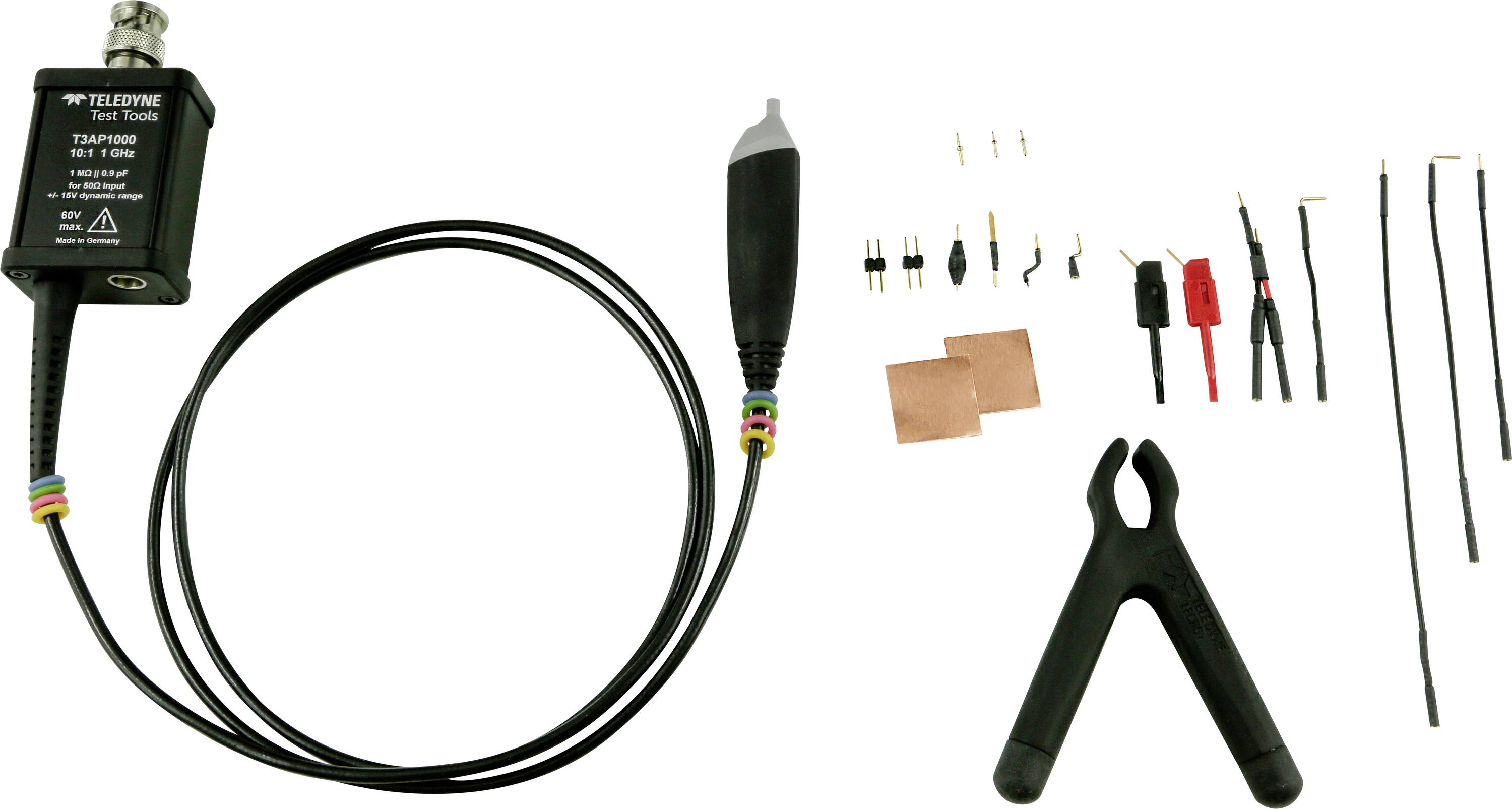

Lieferumfang
- Tastkopf T3AP1000
- Kalibrierzertifikat
- Bedienungsanleitung
- Transporttasche/Koffer (White Case)
- Netzteil/Power Line Adapter
- 2-Footer (schwarz)
- 2,54 mm Adapter
- Masseblech (Ground Blade)
- Masseleitungen (7 cm, 13 cm, 90° 5 cm, 90° 10 cm)
- Ground Leaf
- Z-Ground
- 1 Paar Picohook™ (schwarz & rot)
- 2x PCB-Adapter
- 2x Selbstklebende Cu-Pads (2 cm x 2 cm)
- Kodierringe (2x4 Farben)
- 1x feste Spitze (Solid Tip)
- 2x Federkontaktspitze (Spring Tip)
- Y-Masseleitung/Adapter auf 0,8 mm Buchsen
