Name: Stromüberwachungsrelais 24, 24 - 240, 240 V/AC, V/DC 2 Wechsler, 2 Öffner, 2 Schließer ABB CM-SRS.22S 24-240V Piece 1 St
Brand: ABB
SKU: 3786990
Availability: BackOrder

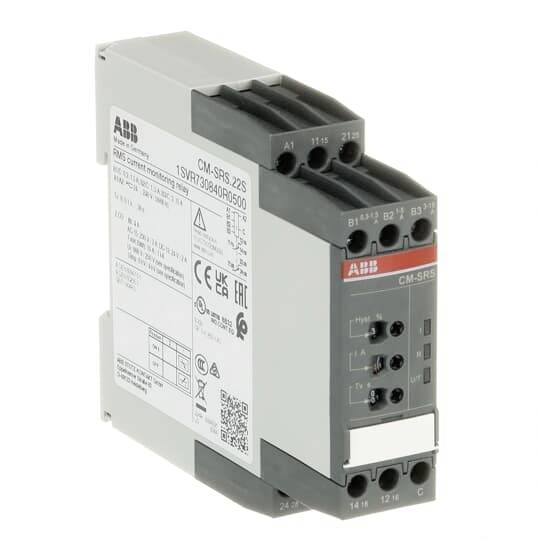

ABB CM-SRS.22S Industrie-Überwachungsrelaismodul mit gekennzeichneten Anschlüssen und Statusanzeigen auf weißem Hintergrund.

Verpackungsart

Piece

Produkt-Art

Stromüberwachungsrelais

Funktionen

Ansprechverzögerung

Rückfallverzögerung

Betriebsspannung max.

240 V/AC

240 V/DC

Kontaktart

2 Wechsler

2 Öffner

2 Schließer

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 20. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 405.95 / Stück)

CHF 405.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromüberwachungsrelais 2We 0,3-15A CM-SRS.22S 24-240V

sonstige, Mit abnehmbaren Klemmen: nein, Externe Stromversorgung erforderlich: ja, AC/DC, 24..240 V, 0,3..15 A, 1-Phasen-Unterstrom möglich: ja, 3-Phasen-Unterstrom möglich: nein, 1-Phasen-Überstrom möglich: ja, 3-Phasen-Überstrom möglich: nein, 1-Phasen-Fenster möglich: ja, 3-Phasen-Fenster möglich: nein, Enthält Funktion Gleichspannung-Unterstrom: ja

Technische Daten

Ausführung des elektrischen Anschlusses: sonstigeMit abnehmbaren Klemmen: neinExterne Stromversorgung erforderlich: jaSpannungsart der Versorgungsspannung: AC/DCVersorgungsspannung bei AC 50 Hz: 24..240 VVersorgungsspannung bei AC 60 Hz: 24..240 VVersorgungsspannung bei DC: 24..240 VStromart: AC/DCStrommessbereich: 0,3..15 AAnsprechwert Stromstärke 1: 0,3..15 AAnsprechwert Stromstärke 2: 0,3..15 A1-Phasen-Unterstrom möglich: ja3-Phasen-Unterstrom möglich: nein1-Phasen-Überstrom möglich: ja3-Phasen-Überstrom möglich: nein1-Phasen-Fenster möglich: ja3-Phasen-Fenster möglich: neinEnthält Funktion Gleichspannung-Unterstrom: jaEnthält Funktion Gleichspannung-Überstrom: jaFunktion Gleichstrom-Fenster: jaMin. einstellbare Ansprechverzögerungszeit: 0 sMax. zulässige Ansprechverzögerungszeit: 30 sMin. einstellbare Rückfallverzögerungszeit: 0 sMax. zulässige Rückfallverzögerungszeit: 30 sExterner Stromwandler: neinAnzahl der Kontakte als Wechsler: 2Spannungsart der Betriebsspannung: ACBetriebsspannung bei AC 50 Hz: 230 VBetriebsspannung bei AC 60 Hz: 230 VBemessungsschaltstrom: 4 ABreite: 22,5 mmHöhe: 85,6 mmTiefe: 103,7 mmVerpackungseinheit: 1 StückMaße (cm): 30 × 97 × 109Bruttogewicht: 0,166 kg, Nettogewicht: 0,144 kgECLASS 7: Stromüberwachungsgerät (27371802)

Verpackungsart: Piece

Produkt-Art: Stromüberwachungsrelais

Typ: CM-SRS.22S 24-240V

Messbereich (min.): 0.3 A

Messbereich (max.): 15 A

Funktionen: Ansprechverzögerung
Rückfallverzögerung

Betriebsspannung: 230 V/AC

Betriebsspannung min.: 24 V/AC
24 V/DC

Betriebsspannung max.: 240 V/AC
240 V/DC

Betriebsspannungsbereich: 24, 24 - 240, 240 V/AC, V/DC

Einstellbereich Strom (min.): 0.3 A

Einstellbereich Strom (max.): 15 A

Einstellbereich (Strom): 0.3 - 15 A

Kontaktart: 2 Wechsler
2 Öffner
2 Schließer

Schaltstrom (max.): 4 A

Anschluss: Schraubklemme

Breite: 22.5 mm

Höhe: 85.6 mm

Tiefe: 103.7 mm

Abm.: (L x B x H) 103.7 x 22.5 x 85.6 mm

Inhalt: 1 St.

Gewicht: 0.144 kg

Länge: 103.7 mm

: 22.5

: 78 mm

: 103 mm

: FALSE

: Schraubanschluss

: 0

: 0

: 2

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3786990 Stromüberwachungsrelais 24, 24 - 240, 240 V/AC, V/DC 2 Wechsler, 2 Öffner, 2 Schließer ABB CM-SRS.22S 24-240V Piece 1 St

Beschreibung

Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.
