StandexMeder Electronics MK11-1A66B-500W Reed-Kontakt 1 Öffner 200 V DC/AC 0.5 A 10 W

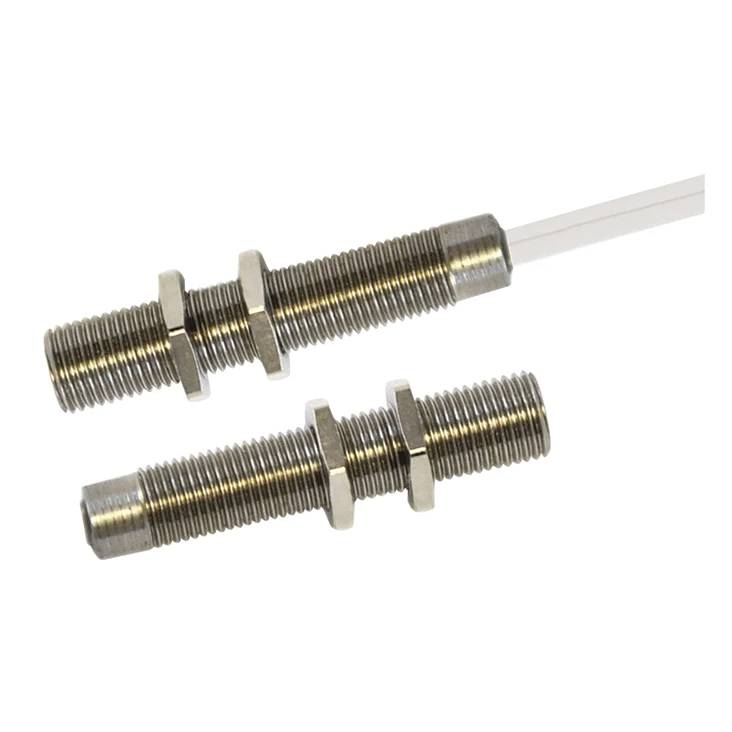

Zwei gewindete zylindrische Metallsensoren mit Kontermuttern, auf weißem Hintergrund dargestellt; der obere Sensor hat ein angeschlossenes Kabel.
Technische Zeichnung eines geschraubten zylindrischen Sensors mit Kabel, mit M5/M8-Größen, 25 mm/50 mm Länge, M5x0,5 und M8-Gewinde sowie SW7/SW13 Schraubenschlüsselgrößen.
1/2
Produkt-Art
Reed-Kontakt
Kontaktart
1 Öffner
Schaltspannung (max.)
200 V DC/AC
Schaltstrom (max.)
0.5 A
Anschluss
Kabel, offenes Ende
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 27. Nov.
180 Stück
Anzahl
Min.: 10
Vielfache: 10
Gesamt (CHF 8.40 / Stück)
CHF 9.00
-7 %
CHF 8.40
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics Reedsensor MK11 SPST-NC 0,5A 200V 10W AT15...20 mit Kabel

  • Sensoren der Serie MK_ sind magnetisch betätigte Reed-Näherungsschalter. Der Betätigungsmagnet als Gegenstück wird vorzugsweise im beweglichen Geräteteil fixiert.
  • Reed-Schalter und Permanentmagnet müssen in einem bestimmten Abstand zueinander stehen. Annähern, bzw. Entfernen des Magneten bestimmen das Schließen, bzw. Öffnen des Kontaktes.
  • Die magnetische Ansprech-/Abfallempfindlichkeit der Kontakte ist in verschiedene AW-Klassen unterteilt.
  • Der Kontakt besteht aus ferromagnetischen Kontaktzungen, die innerhalb eines Glasröhrchens gasdicht eingeschmolzen sind.
  • Die Enden überlappen einander parallel und bilden einen Luftspalt.
  • Unter Einwirkung eines Magnetfeldes nehmen die Kontaktpaddel entgegengesetzte Polarität an und schließen bei ausreichender Kraft.
  • mit Kabel LIYZ 2x0,04qmm weiß, 5mm (±1mm) abisoliert und verzinnt

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NC
  • Abfallzeit: 0.05 ms
  • Isolationswiderstand: 10¹⁰ Ohm
  • statischer Kontaktwiderstand, max.: 150 mOhm
  • Anzugserregung [AT]: 15...20
  • Schaltzeit inkl. Prellen: 0.7 ms
Produkt-Art

Reed-Kontakt

Typ

MK11-1A66B-500W

Kontaktart

1 Öffner

Schaltspannung (max.)

200 V DC/AC

Schaltstrom (max.)

0.5 A

Max. Schaltleistung

10 W

Anschluss

Kabel, offenes Ende

IP67

RoHS-konform

Ja

Betriebstemperatur

-30 - 70 °C

Gewicht

5.3 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846203 StandexMeder Electronics MK11-1A66B-500W Reed-Kontakt 1 Öffner 200 V DC/AC 0.5 A 10 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846203 StandexMeder Electronics MK11-1A66B-500W Reed-Kontakt 1 Öffner 200 V DC/AC 0.5 A 10 W
