StandexMeder Electronics MK06-5-B Reed-Kontakt 1 Schließer 200 V DC/AC 0.5 A 10 W

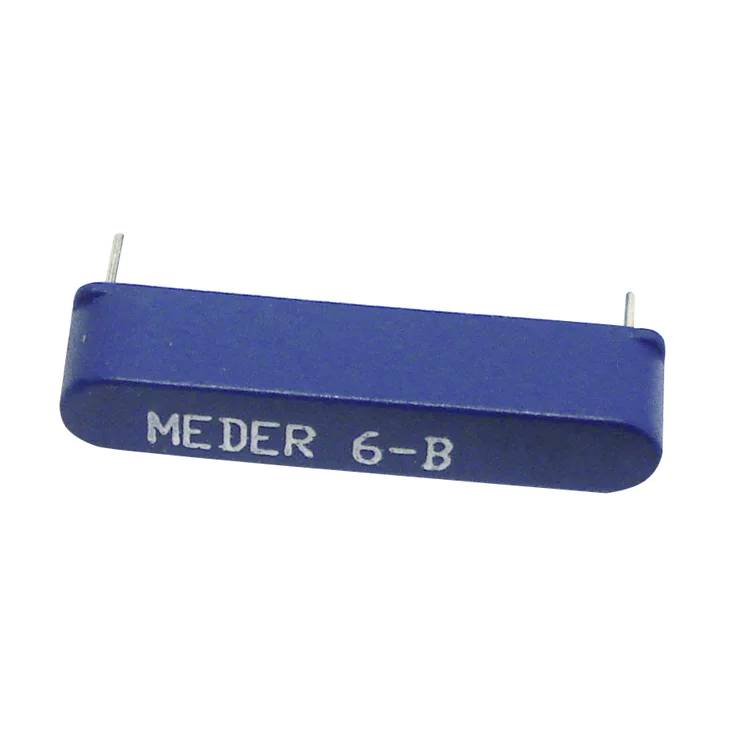

Blaue rechteckige elektronische Komponente mit zwei Metallstiften, beschriftet mit „MEDER 6-B".
Technische Zeichnung einer kleinen blauen elektronischen Komponente mit zwei Anschlüssen, die Gehäuse- und Anschlussmaße in Millimetern zeigt.
1/2
Produkt-Art
Reed-Kontakt
Kontaktart
1 Schließer
Schaltspannung (max.)
200 V DC/AC
Schaltstrom (max.)
0.5 A
Anschluss
THT
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
480 Stück
Anzahl
Min.: 10
Vielfache: 10
Gesamt (CHF 2.20 / Stück)
CHF 2.35
-6 %
CHF 2.20
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics Reedsensor MK06 SPST-NO 0,5A 200V 10W AT10...15 THT

  • Sensoren der Serie MK_ sind magnetisch betätigte Reed-Näherungsschalter. Der Betätigungsmagnet als Gegenstück wird vorzugsweise im beweglichen Geräteteil fixiert.
  • Reed-Schalter und Permanentmagnet müssen in einem bestimmten Abstand zueinander stehen. Annähern, bzw. Entfernen des Magneten bestimmen das Schließen, bzw. Öffnen des Kontaktes.
  • Die magnetische Ansprech-/Abfallempfindlichkeit der Kontakte ist in verschiedene AW-Klassen unterteilt.
  • Der Kontakt besteht aus ferromagnetischen Kontaktzungen, die innerhalb eines Glasröhrchens gasdicht eingeschmolzen sind.
  • Die Enden überlappen einander parallel und bilden einen Luftspalt.
  • Unter Einwirkung eines Magnetfeldes nehmen die Kontaktpaddel entgegengesetzte Polarität an und schließen bei ausreichender Kraft
  • mit Lötpins

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Abfallzeit: 0.05 ms
  • Isolationswiderstand: 10¹⁰ Ohm
  • statischer Kontaktwiderstand, max.: 150 mOhm
  • Anzugserregung [AT]: 10...15
  • Schaltzeit inkl. Prellen: 0.7 ms
Produkt-Art

Reed-Kontakt

Typ

MK06-5-B

Kontaktart

1 Schließer

Schaltspannung (max.)

200 V DC/AC

Schaltstrom (max.)

0.5 A

Max. Schaltleistung

10 W

Anschluss

THT

RoHS-konform

Ja

Betriebstemperatur

-20 - 85 °C

Gewicht

0.3 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846198 StandexMeder Electronics MK06-5-B Reed-Kontakt 1 Schließer 200 V DC/AC 0.5 A 10 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846198 StandexMeder Electronics MK06-5-B Reed-Kontakt 1 Schließer 200 V DC/AC 0.5 A 10 W
