StandexMeder Electronics MK03-1A66B-500W Reed-Kontakt 1 Schließer 200 V DC/AC 0.5 A 10 W

Zwei weiße zylindrische Magnetsensoren mit den Bezeichnungen „MK03-1A66B-500W" und „Magnet M03" auf einfachem Hintergrund.

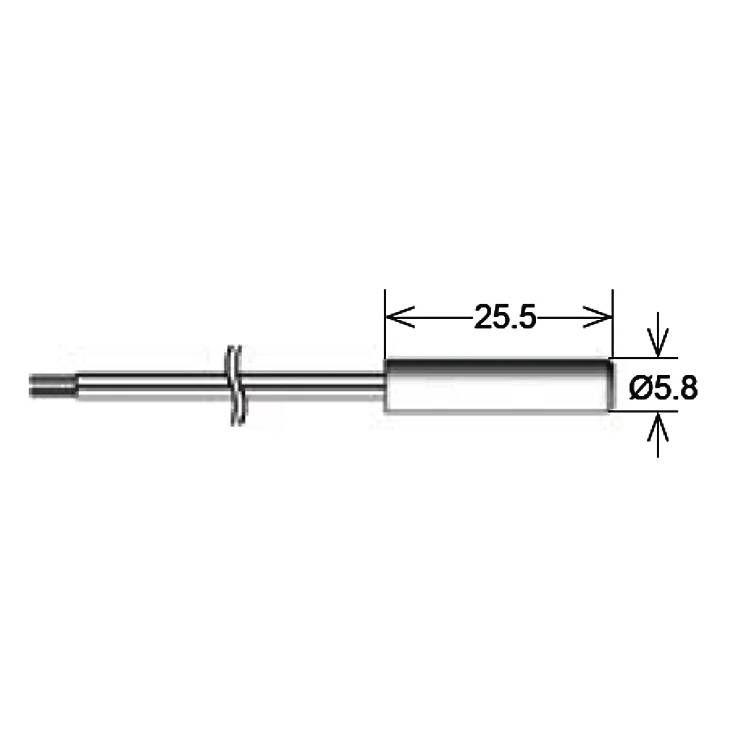

Technische Zeichnung einer zylindrischen Sonde mit zwei Leitern; Körperlänge 25,5 und Durchmesser Ø5,8.
1/2
Produkt-Art
Reed-Kontakt
Kontaktart
1 Schließer
Schaltspannung (max.)
200 V DC/AC
Schaltstrom (max.)
0.5 A
Anschluss
Kabel, offenes Ende
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
560 Stück
Anzahl
Min.: 10
Vielfache: 10
Gesamt (CHF 4.85 / Stück)
CHF 5.20
-7 %
CHF 4.85
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics Reedsensor MK03 SPST-NO 0,5A 200V 10W AT10...15 mit Kabel

  • Sensoren der Serie MK_ sind magnetisch betätigte Reed-Näherungsschalter. Der Betätigungsmagnet als Gegenstück wird vorzugsweise im beweglichen Geräteteil fixiert.
  • Reed-Schalter und Permanentmagnet müssen in einem bestimmten Abstand zueinander stehen. Annähern, bzw. Entfernen des Magneten bestimmen das Schließen, bzw. Öffnen des Kontaktes.
  • Die magnetische Ansprech-/Abfallempfindlichkeit der Kontakte ist in verschiedene AW-Klassen unterteilt.
  • Der Kontakt besteht aus ferromagnetischen Kontaktzungen, die innerhalb eines Glasröhrchens gasdicht eingeschmolzen sind.
  • Die Enden überlappen einander parallel und bilden einen Luftspalt.
  • Unter Einwirkung eines Magnetfeldes nehmen die Kontaktpaddel entgegengesetzte Polarität an und schließen bei ausreichender Kraft.
  • mit Flachbandkabel LIYZ 2x0,14qmm

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Abfallzeit: 0.05 ms
  • Isolationswiderstand: 10¹⁰ Ohm
  • statischer Kontaktwiderstand, max.: 150 mOhm
  • Anzugserregung [AT]: 10...15
  • Schaltzeit inkl. Prellen: 0.7 ms
Produkt-Art

Reed-Kontakt

Typ

MK03-1A66B-500W

Kontaktart

1 Schließer

Schaltspannung (max.)

200 V DC/AC

Schaltstrom (max.)

0.5 A

Max. Schaltleistung

10 W

Anschluss

Kabel, offenes Ende

RoHS-konform

Ja

Betriebstemperatur

-30 - 70 °C

Gewicht

4.3 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846194 StandexMeder Electronics MK03-1A66B-500W Reed-Kontakt 1 Schließer 200 V DC/AC 0.5 A 10 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846194 StandexMeder Electronics MK03-1A66B-500W Reed-Kontakt 1 Schließer 200 V DC/AC 0.5 A 10 W
