StandexMeder Electronics LI12-1A85 Reed-Relais 12 V/DC 1 A 100 W

Blaues rechteckiges elektronisches Relais mit vier Metallstiften auf weißem Hintergrund.

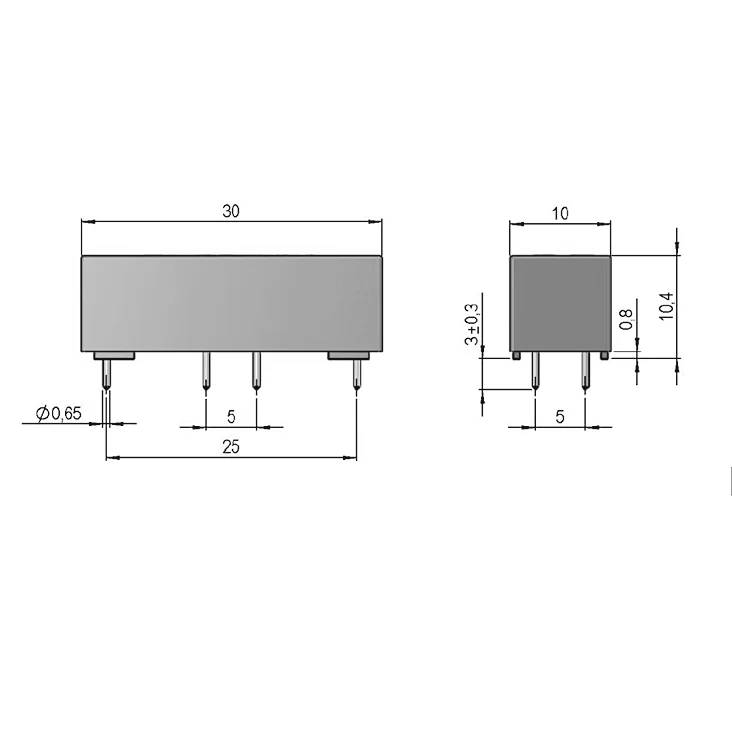

Technische Zeichnung eines 4-poligen rechteckigen elektronischen Bauteils, das Vorder- und Seitenansicht mit Abmessungen von 30 x 10 x 10,4 mm und Pinabständen zeigt.

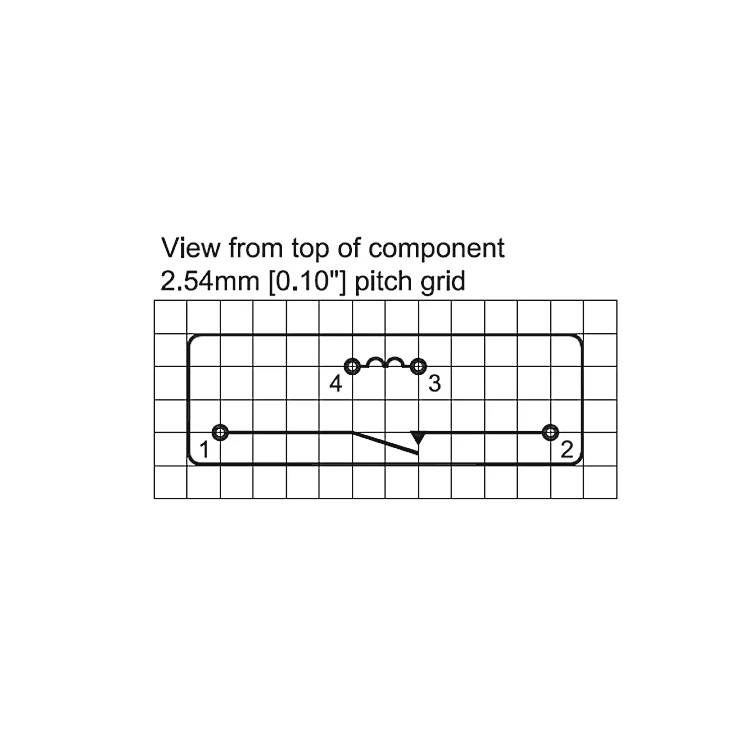

Draufsicht-Steckverbinder-Pinbelegungsdiagramm auf einem 2,54-mm-Raster mit vier nummerierten Pins und deren Positionen innerhalb der Komponentenkontur.
1/3
Produkt-Art
Reed-Relais
Anschluss
THT
Nennspannung
12 V/DC
Schaltspannung (max.)
1000 V/DC
Schaltstrom (max.)
1 A
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
6 Stück
Anzahl
Gesamt (CHF 12.95 / Stück)
CHF 12.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 6 Stück verfügbar
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics THT Reedrelais Serie LI SPST-NO 12VDC 1A 680Ohm Lötanschluss

  • kleines Hochspannungsrelais
  • Gehäuse: 30x10x10,4mm
  • hohe Spannungsfestigkeit
  • hoher Isolationswiderstandf
  • fluxmitteldichte Ausführung

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Transportstrom (Kontakt): 2,5 A
  • Kontaktwiderstand: 150 mOhm
  • Spulenwiderstand: 680 Ohm
  • Spulenleistung: 211 mW
  • Ansprechspannung Spule: 8.4 V
  • Abfallspannung Spule: 1.4 V
  • Ansprechzeit: 1.1 ms
  • Abfallzeit: 0.1 ms
  • Isolationswiderstand: 1000 GOhm
  • Vibrationsfestigkeit: 20 g
  • Löttemperatur, max.: 260°C / 5s
Produkt-Art

Reed-Relais

Typ

LI12-1A85

Anschluss

THT

Nennspannung

12 V/DC

Schaltspannung (max.)

1000 V/DC

Schaltstrom (max.)

1 A

Max. Schaltleistung

100 W

Länge

30 mm

Breite

10 mm

Höhe

10.4 mm

Abm.

(L x B x H) 30 x 10 x 10.4 mm

RoHS-konform

Ja

Betriebstemperatur

-40 - 100 °C

Gewicht

7 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846186 StandexMeder Electronics LI12-1A85 Reed-Relais 12 V/DC 1 A 100 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846186 StandexMeder Electronics LI12-1A85 Reed-Relais 12 V/DC 1 A 100 W
