StandexMeder Electronics KT24-1A-40L-THT Reed-Relais 24 V/DC 1 A 100 W

Zwei schwarze MEDER electronic Zungenrelais mit Metallstiften, dargestellt auf weißem Hintergrund.

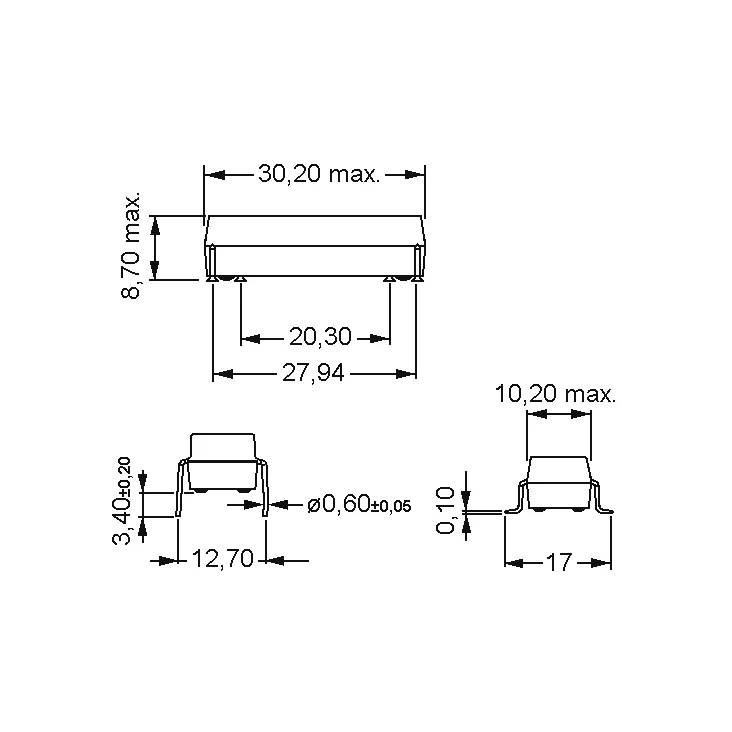

Technische Maßzeichnung einer kleinen elektronischen Komponente mit Draufsicht und Seitenansicht mit Maßen in Millimetern, einschließlich einer maximalen Länge von 30,20 mm und einer maximalen Höhe von 8,70 mm.

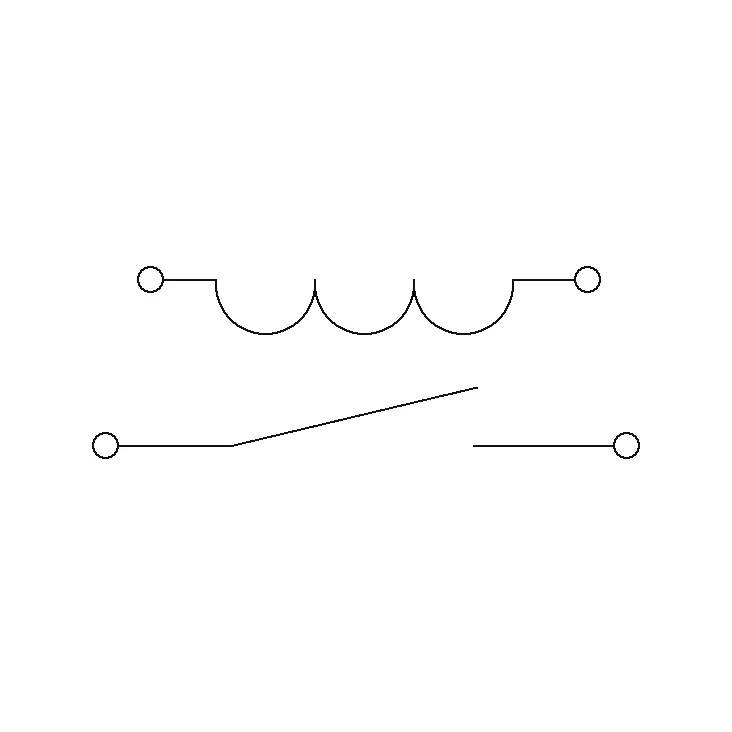

Elektrischer Schaltplan zeigt eine dreisektionale Spule oben und einen offenen Schalter unten, mit Anschlüssen an beiden Enden.
1/3
Produkt-Art
Reed-Relais
Anschluss
THT
Nennspannung
24 V/DC
Schaltspannung (max.)
1000 V/DC
Schaltstrom (max.)
1 A
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
15 Stück
Anzahl
Min.: 15
Vielfache: 15
Gesamt (CHF 14.95 / Stück)
CHF 14.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics THT Reedrelais Serie KT SPST-NO 24VDC 1A 1.800Ohm Lötanschluss AEC-Q200

  • Hochspannungsrelais
  • hohe Durchschlagsfestigkeit
  • AEC-Q200 zertifiziert

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Transportstrom (Kontakt): 2,5 A
  • Kontaktwiderstand: 150 mOhm
  • Spulenwiderstand: 1800 Ohm
  • Spulenleistung: 320 mW
  • Ansprechspannung Spule: 16 V
  • Abfallspannung Spule: 2.9 V
  • Ansprechzeit: 1.1 ms
  • Abfallzeit: 0.1 ms
  • Isolationswiderstand: 1000 GOhm
  • Vibrationsfestigkeit: 20 g
  • Löttemperatur, max.: 260°C / 5s
  • Betriebsspannung Spule max. : 30 V
Produkt-Art

Reed-Relais

Typ

KT24-1A-40L-THT

Anschluss

THT

Nennspannung

24 V/DC

Schaltspannung (max.)

1000 V/DC

Schaltstrom (max.)

1 A

Max. Schaltleistung

100 W

Länge

30.2 mm

Breite

10.2 mm

Höhe

8.7 mm

Abm.

(L x B x H) 30.2 x 10.2 x 8.7 mm

RoHS-konform

Ja

Betriebstemperatur

-40 - 100 °C

Gewicht

8.2 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846184 StandexMeder Electronics KT24-1A-40L-THT Reed-Relais 24 V/DC 1 A 100 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846184 StandexMeder Electronics KT24-1A-40L-THT Reed-Relais 24 V/DC 1 A 100 W
