StandexMeder Electronics KT12-1A-40L-SMD Reed-Relais 12 V/DC 1 A 100 W

Zwei schwarze elektronische Zungenrelais von MEDER mit Metallstiften, gezeigt auf weißem Hintergrund.
Technische bemaßte Zeichnung einer kleinen elektronischen Komponente mit Seiten-, Front- und Endansicht mit Maßen in Millimetern, einschließlich einer maximalen Länge von 30,20, einer maximalen Höhe von 8,70 und einem Durchmesser von 0,60 mm.

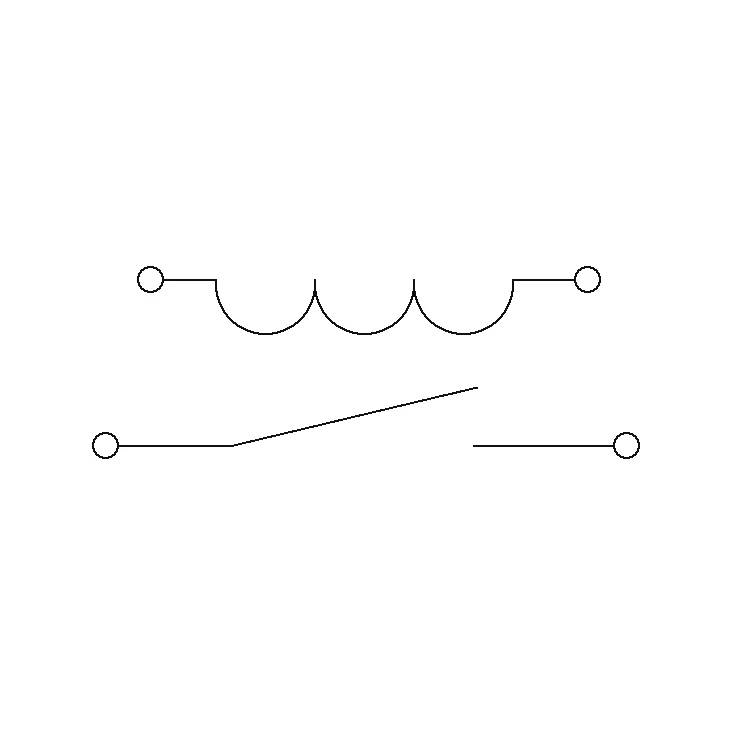

Elektrisches Schaltplan zeigt einen Schalterkontakt, der sich von offen zu geschlossen ändert, mit drei verbundenen oberen Anschlüssen und zwei unteren Anschlüssen.
1/3
Produkt-Art
Reed-Relais
Anschluss
SMD
Nennspannung
12 V/DC
Schaltspannung (max.)
1000 V/DC
Schaltstrom (max.)
1 A
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
300 Stück
Anzahl
Min.: 10
Vielfache: 10
Gesamt (CHF 9.70 / Stück)
CHF 10.40
-7 %
CHF 9.70
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics SMD Reedrelais Serie KT SPST-NO 12VDC 1A 475Ohm Lötanschluss AEC-Q200

  • Hochspannungsrelais
  • hohe Durchschlagsfestigkeit
  • AEC-Q200 zertifiziert

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Transportstrom (Kontakt): 2,5 A
  • Kontaktwiderstand: 150 mOhm
  • Spulenwiderstand: 475 Ohm
  • Spulenleistung: 303 mW
  • Ansprechspannung Spule: 8.4 V
  • Abfallspannung Spule: 1.4 V
  • Ansprechzeit: 1.1 ms
  • Abfallzeit: 0.1 ms
  • Isolationswiderstand: 1000 GOhm
  • Vibrationsfestigkeit: 20 g
  • Löttemperatur, max.: 260°C / 5s
  • Betriebsspannung Spule max. : 16 V
Produkt-Art

Reed-Relais

Typ

KT12-1A-40L-SMD

Anschluss

SMD

Nennspannung

12 V/DC

Schaltspannung (max.)

1000 V/DC

Schaltstrom (max.)

1 A

Max. Schaltleistung

100 W

Länge

30.2 mm

Breite

10.2 mm

Höhe

8.7 mm

Abm.

(L x B x H) 30.2 x 10.2 x 8.7 mm

RoHS-konform

Ja

Betriebstemperatur

-40 - 100 °C

Gewicht

7.4 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846181 StandexMeder Electronics KT12-1A-40L-SMD Reed-Relais 12 V/DC 1 A 100 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846181 StandexMeder Electronics KT12-1A-40L-SMD Reed-Relais 12 V/DC 1 A 100 W
