StandexMeder Electronics H12-1A69 Reed-Relais 12 V/DC 3 A 50 W

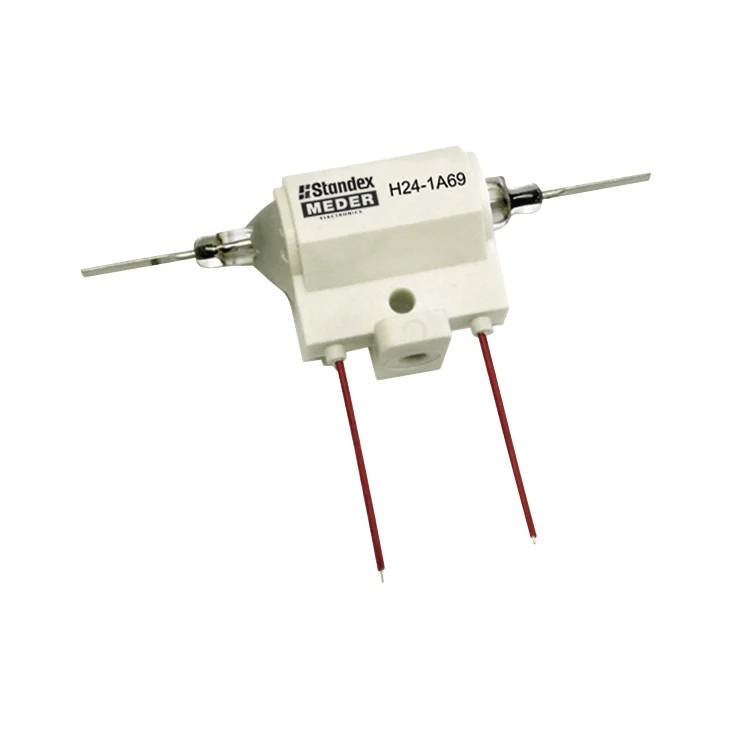

Weiße elektronische Komponente mit der Beschriftung „Standex Meder H24-A169" mit zwei Metallkontakten und zwei roten Drahtleitungen, die nach unten führen.
Bemaßte technische Zeichnung einer kleinen elektrischen Komponente mit zwei Anschlüssen, die Vorder- und Seitenansicht sowie Abmessungen in Millimetern zeigt: 82 breit, 30 hoch, 21 Anschlussabstand.
1/2
Produkt-Art
Reed-Relais
Anschluss
Kabel, offenes Ende
Nennspannung
12 V/DC
Schaltspannung (max.)
10000 V/DC
Schaltstrom (max.)
3 A
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
5 Stück
Anzahl
Gesamt (CHF 59.95 / Stück)
CHF 59.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics Reedrelais Serie H SPST-NO 12VDC 3A 230Ohm Anschlussleitung Schraubmontage

  • Hochspannungsrelais
  • offener Rahmen
  • M4-Schraubbefestigung

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Transportstrom (Kontakt): 5 A
  • Kontaktwiderstand: 150 mOhm
  • Spulenwiderstand: 230 Ohm
  • Spulenleistung: 620 mW
  • Ansprechspannung Spule: 8.4 V
  • Abfallspannung Spule: 1 V
  • Ansprechzeit: 3 ms
  • Abfallzeit: 1.5 ms
  • Isolationswiderstand: 1000 GOhm
  • Vibrationsfestigkeit: 20 g
  • Löttemperatur, max.: 260°C / 5s
  • Spannungsfestigkeit (Kontakt): 15 kV
Produkt-Art

Reed-Relais

Typ

H12-1A69

Anschluss

Kabel, offenes Ende

Nennspannung

12 V/DC

Schaltspannung (max.)

10000 V/DC

Schaltstrom (max.)

3 A

Max. Schaltleistung

50 W

Länge

54 mm

Breite

18 mm

Höhe

30 mm

Abm.

(L x B x H) 54 x 18 x 30 mm

RoHS-konform

Ja

Betriebstemperatur

-20 - 70 °C

Gewicht

46.5 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846335 StandexMeder Electronics H12-1A69 Reed-Relais 12 V/DC 3 A 50 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846335 StandexMeder Electronics H12-1A69 Reed-Relais 12 V/DC 3 A 50 W
