ElektromechanikRelaisReed-TechnikReed-Relais

StandexMeder Electronics DIP05-1A72-13D Reed-Relais 5 V/DC 0.5 A 10 W DIP-14

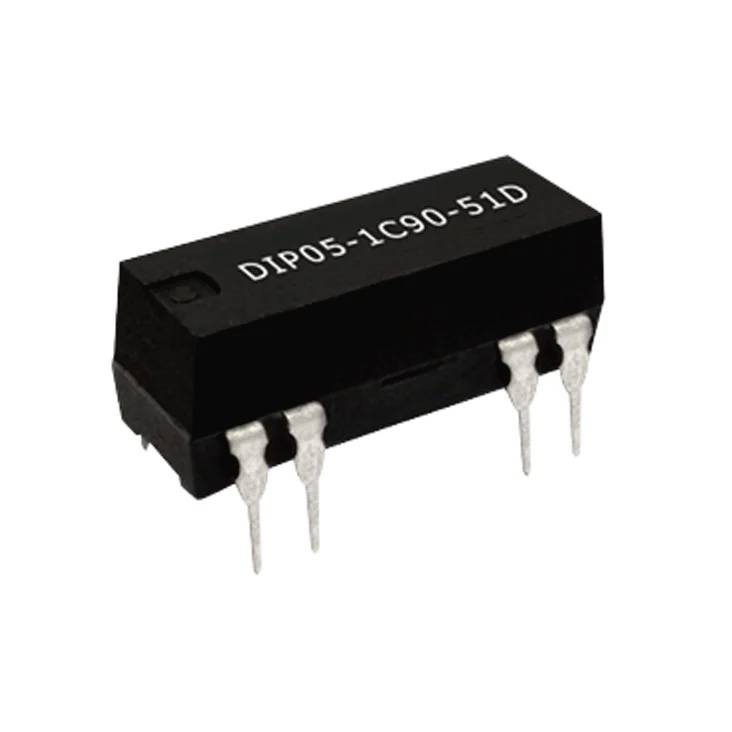

Schwarze DIP-Elektronikkomponente mit vier Metallanschlüssen, beschriftet mit "DIP05-1C90-51D", auf weißem Hintergrund dargestellt.
Technische Zeichnung einer 4-poligen elektronischen Komponente mit Abmessungen in Millimetern, einschließlich 19,3 mm Länge, 6,5 mm Breite, 5,1 mm Höhe und 15° Anschlusswinkel.
1/2
Produkt-Art
Reed-Relais
Gehäuse
DIP-14
Anschluss
THT
Nennspannung
5 V/DC
Schaltspannung (max.)
200 V/DC
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 26. Nov.
90 Stück
Anzahl
Min.: 5
Vielfache: 5
Gesamt (CHF 4.40 / Stück)
CHF 4.75
-7 %
CHF 4.40
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Standex Electronics THT Reedrelais DIP DIL Serie DIP SPST-NO DIP/DIL14 5VDC 0,5A 500Ohm Lötanschluss

  • Duales Inline-IC-kompatibles Relais
  • umpresst
  • fluxmitteldichte Ausführung
  • zum Einstecken in eine 14-polige DIP/DIL-IC-Fassung geeignet
  • TTL-Ansteuerung möglich
  • High-Profile, mit integrierter Diode parallel zur Spule

Unser Service für Sie

Technische Daten

  • Kontakt: SPST-NO
  • Transportstrom (Kontakt): 1 A
  • Kontaktwiderstand: 100 mOhm
  • Spulenwiderstand: 500 Ohm
  • Spulenleistung: 50 mW
  • Ansprechspannung Spule: 3.5 V
  • Abfallspannung Spule: 0.75 V
  • Ansprechzeit: 0.5 ms
  • Abfallzeit: 0.1 ms
  • Isolationswiderstand: 10 GOhm
  • Vibrationsfestigkeit: 20 g
  • Löttemperatur, max.: 260°C / 5s
  • Spulenausführung: gepolt|monostabil
Produkt-Art

Reed-Relais

Typ

DIP05-1A72-13D

Gehäuse

DIP-14

Anschluss

THT

Nennspannung

5 V/DC

Schaltspannung (max.)

200 V/DC

Schaltstrom (max.)

0.5 A

Max. Schaltleistung

10 W

Länge

19.3 mm

Breite

7 mm

Höhe

7.5 mm

Abm.

(L x B x H) 19.3 x 7 x 7.5 mm

RoHS-konform

Ja

Betriebstemperatur

-20 - 70 °C

Gewicht

3 g

Dokumente & Downloads

Datenblatt

Datenblatt 3846327 StandexMeder Electronics DIP05-1A72-13D Reed-Relais 5 V/DC 0.5 A 10 W DIP-14

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3846327 StandexMeder Electronics DIP05-1A72-13D Reed-Relais 5 V/DC 0.5 A 10 W DIP-14
