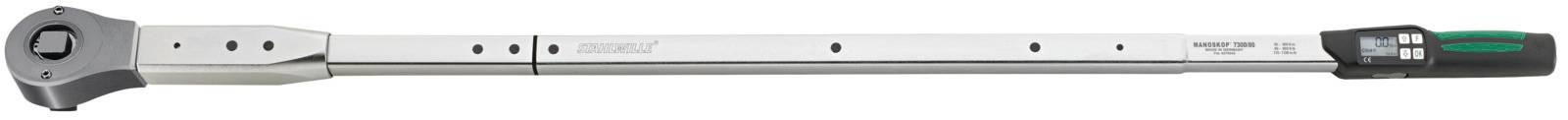

Stahlwille MANOSKOP® 730DR/80 96501880 Drehmomentschlüssel kalibriert (ISO) mit Knarre 3/4" (19 mm) 80 - 800 Nm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 1’618.83 / Stück)
CHF 1’618.83
zzgl. CHF 15.73
zzgl. MwSt.
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
STAHLWILLE MANOSKOP® 730DR/80 96501880 Drehmomentschlüssel
- Mit patentierter elektromechanischer Auslösung: präzise elektronische Messung kombiniert mit dem gewohnten, mechanischen „Klick“.
- Optische Bewertung des Schraubfalls.
- Einfache Dokumentation der erfassten Messwerte am PC über die USB-Schnittstelle.
- Die Einstellung und die logische Menüführung erfolgen über eine übersichtlich und intuitiv gestaltete 4-Tasten-Tastatur.
- Automatische Korrektur des Anziehdrehmoments bei variierendem Stichmaß für ein fehlerfreies Arbeiten mit wechselnden Einsteckwerkzeugen.
Technische Daten
- Gr: 80
- Außenvierkant-zoll: 3/4 "
- Größe-Wkz-Aufnahme-Innenvierkant: 22 x 28 mm
- Gewicht-mit-Kasten: 12500 g
- Einstell-Anzeigeauflösungösung-Nm: 1,0/0,1 Nm
- DIN: DIN EN ISO 6789-2:2017
- Einstell-Anzeigeauflösung-ft lb: 1,0/0,1 ft lb
- Einstell-Anzeigeauflösung-in lb: 10/1,0 in lb
- Anzahl-Zähne: 30
- MA-Nm: 80 Nm
- Nennwert-Nm: 800 Nm
- Messbereich-Nm: 80-800 Nm
- Messbereich-ft lb: 60-600 ft lb
- Messbereich-in lb: 720-7200 in lb
- Abtriebsvierkant-außen-Zoll: 3/4
- Batterie-Typ: Mignon (AA) 1,5V
- Produkt-Art
Drehmomentschlüssel
- Besonderheiten
mit Knarre
- Abtrieb
3/4" (19 mm)
- Drehmoment (min.)
80 Nm
- Drehmoment (max.)
800 Nm
- Auslöse-Genauigkeit ±
2 %
- Länge
1255 mm
- DIN-Norm
DIN EN ISO 6789-2:2017
- Gewicht
6492 g
- Breite
120 mm
- Höhe
90 mm
ISO
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3784630 Stahlwille MANOSKOP® 730DR/80 96501880 Drehmomentschlüssel kalibriert (ISO) mit Knarre 3/4" (19 mm) 80 - 800 Nm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3784630 Stahlwille MANOSKOP® 730DR/80 96501880 Drehmomentschlüssel kalibriert (ISO) mit Knarre 3/4" (19 mm) 80 - 800 Nm
Bedienungs- und Sicherheitshinweise 3784630 Stahlwille MANOSKOP® 730DR/80 96501880 Drehmomentschlüssel kalibriert (ISO) mit Knarre 3/4" (19 mm) 80 - 800 Nm
Beschreibung
Elektromechanische Auslösung.
Das MANOSKOP® mit patentierter elektromechanischer Auslösung misst das anliegende Drehmoment elektronisch. Eine optische Bewertung des Schraubfalls geschieht mittels eines Displays und seitlichen Signalleuchten. Die Auslösung und haptisches Anwenderfeedback erfolgen zusätzlich - anders als bei einem rein elektronischen Drehmomentschlüssel - mechanisch. Eine deutlich spürbare Auslösung und ein ebenso gut hörbares Klicken zeigen das Erreichen des Zielwertes an.
Lückenlose Dokumentation.
Unsere elektromechanischen Drehmomentschlüssel sind dokumentationsfähig. Dank des optional erhältlichen Sets 7759-5 (USB-Adapter + Klinkensteckerkabel) lassen sie sich mit der SensoMaster-Software einfach konfigurieren und programmieren. Damit können sämtliche Daten für eine bessere Überwachung und Optimierung der Arbeitsprozesse am PC ausgelesen, abgespeichert und weiterverarbeitet werden. Zusätzlich ermöglicht die digitale Messung die exakte Auslösung beim Sollwert und die Dokumentation des tatsächlich aufgebrachten Drehmomentes (Ist-Wert) des Anzuges.
Auch für schwierige Anwendungsbereiche.

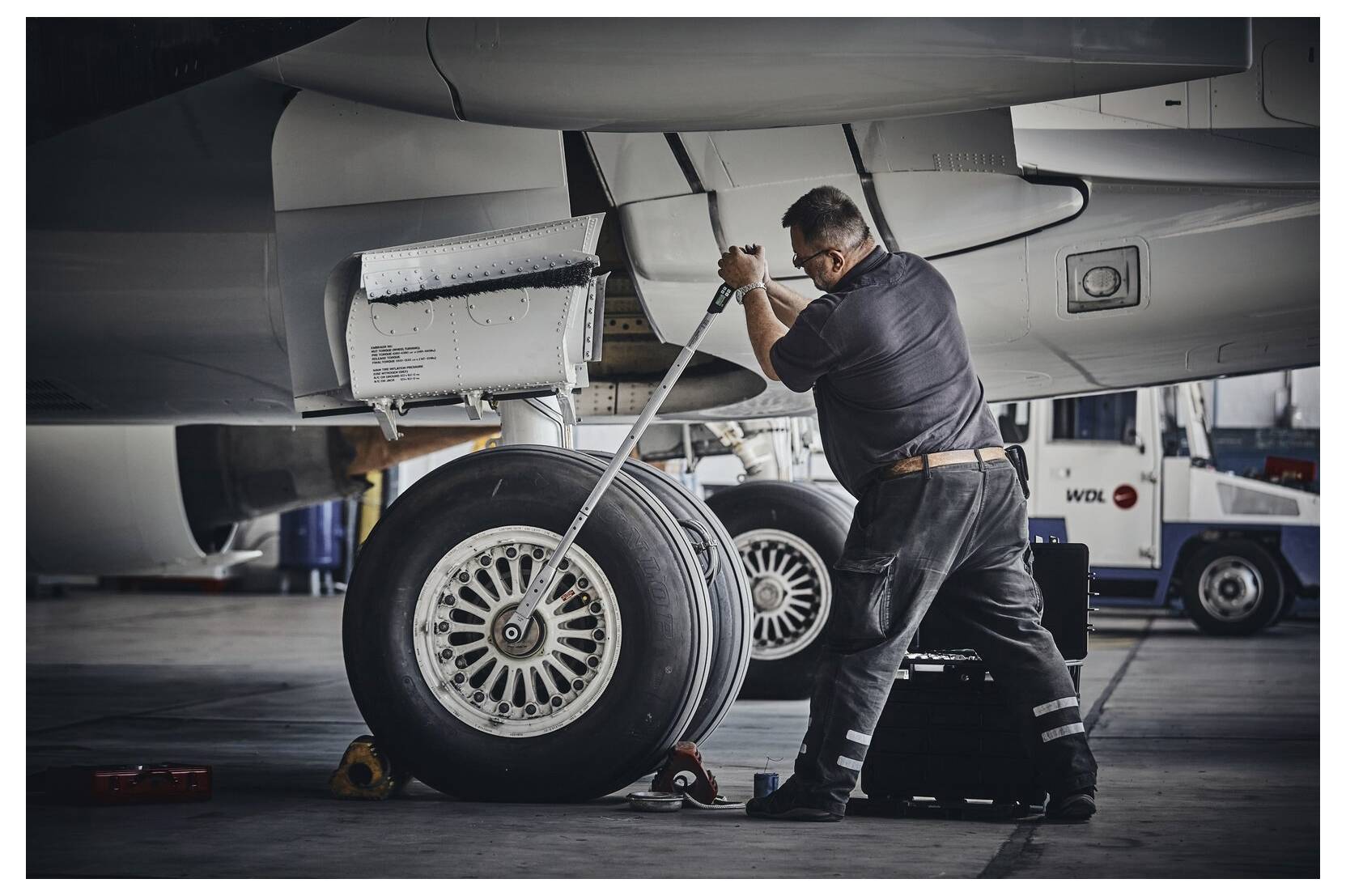

Die elektromechanischen Drehmomentschlüssel von STAHLWILLE sind ideal für Anwendungsbereiche geeignet, in denen elektronische Drehmomentschlüssel an die Grenzen ihrer Signalgebung stoßen - etwa beim Arbeiten über Kopf oder wenn das Display nicht abgelesen werden kann. Auch in lauten, lebhaften und sehr hellen Umgebungen, die die Wahrnehmung von Vibrationen oder optischen und akustischen Signalen erschweren, können elektromechanische Drehmomentschlüssel durch das patentierte haptische Feedback das Erreichen des Zielwertes vermitteln.
Mehr Sicherheit.
Mit unseren elektromechanischen Drehmomentschlüsseln werden Fehlbedienungen minimiert. So kann man damit bspw. den Schraubenfall parametrieren und speichern. Der Drehmomentschlüssel stellt das Auslösemoment für den ausgewählten Schraubfall dann automatisch ein. Auch wird das Auslösemoment exakt digital vorgegeben, sodass Parallaxe-Effekte (Fehler durch einen falschen Ablesewinkel), wie sie bei Verwendung einer mechanischen Skala möglich sind, ausgeschlossen werden.
Intuitive Bedienung mit klarem Display.

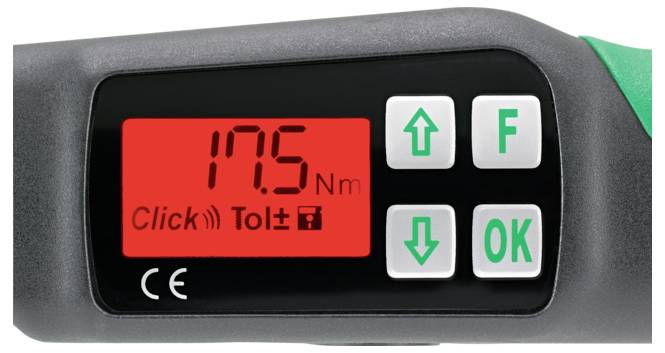

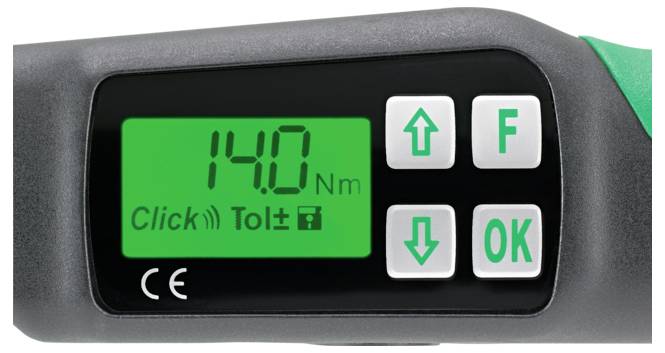

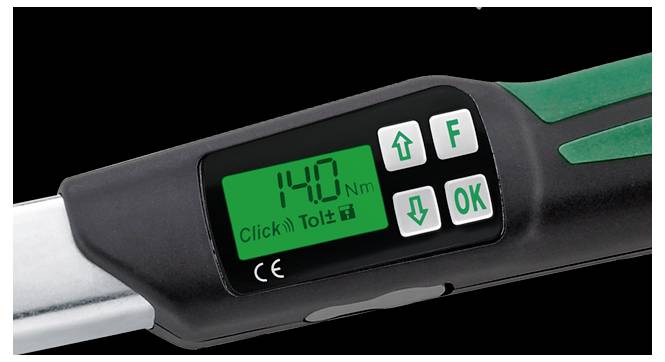

Das LCD ist gut abzulesen und bewertet den Schraubfall optisch durch farbige Anzeigen. Über die auf 4 Tasten reduzierte Tastatur erfolgt eine schnelle, fehlerfreie Einstellung aller wichtigen Parameter - vom Drehmomentwert über Maßeinheit und Toleranzgrenzen bis hin zur Speicherung abweichender Stichmaße.
Eigenschaften:
· Mit 3/8“ Feinzahn-Umschaltknarre
· Patentierte elektromechanische Auslösung
· Akustisches und optisches Auslösesignal
· Aufnahme für austauschbare Einsteckwerkzeuge
· QuickRelease-Sicherheitsverriegelung
· Schnelle Einstellung über praktische Tastatur
· Automatisch richtiges Anziehdrehmoment nach Eingabe eines abweichenden Stichmaßes
· Überlastungsschutz durch akustisches und optisches Warnsignal
· Kein unbeabsichtigtes Verstellen durch automatische Tastensperre
· Anzeigefunktion auch bei Linksdrehmomenten
· Maßeinheiten: Nm, ft lb, in lb
· Verschiedene Toleranzgrenzen je nach Schraubfall einstellbar
· Optische Bewertung des Schraubfalles durch grüne und rote Anzeige des Displays
· Zusätzliche Sicherung der Voreinstellungen (Funktionsmodus, Auslöse- bzw. Sollwert, Maßeinheit, Toleranzwert, Speichern, abweichendes Stichmaß) durch PIN-Code
· Speicherung von bis zu 7.500 Schraubdaten
· Erweiterbar um eine USB-Schnittstelle für den Datenaustausch mit optional erhältlichen USB-Adapter 7759-5
· Automatischer Hinweis auf den nächsten Kalibriertermin
· Optimal kalibrieren mit den perfectControl® Kalibrieranlagen Nr. 7794 oder den Kalibrieranlagen Nr. 7706, 7791
· Im stabilen Stahlblechkasten
· Lieferung mit 2 Mignon-Batterien 1,5 V. Mignon-NiMH-Akkus AA/LR6, 1,2 V, können verwendet werden
· 2-Komponenten-Griff
· Kalibrierschein gemäß DIN EN ISO 6789-2:2017
· Anzeigeabweichung ± 2 %, ± 1 digit
Das MANOSKOP® mit patentierter elektromechanischer Auslösung misst das anliegende Drehmoment elektronisch. Eine optische Bewertung des Schraubfalls geschieht mittels eines Displays und seitlichen Signalleuchten. Die Auslösung und haptisches Anwenderfeedback erfolgen zusätzlich - anders als bei einem rein elektronischen Drehmomentschlüssel - mechanisch. Eine deutlich spürbare Auslösung und ein ebenso gut hörbares Klicken zeigen das Erreichen des Zielwertes an.
Lückenlose Dokumentation.
Unsere elektromechanischen Drehmomentschlüssel sind dokumentationsfähig. Dank des optional erhältlichen Sets 7759-5 (USB-Adapter + Klinkensteckerkabel) lassen sie sich mit der SensoMaster-Software einfach konfigurieren und programmieren. Damit können sämtliche Daten für eine bessere Überwachung und Optimierung der Arbeitsprozesse am PC ausgelesen, abgespeichert und weiterverarbeitet werden. Zusätzlich ermöglicht die digitale Messung die exakte Auslösung beim Sollwert und die Dokumentation des tatsächlich aufgebrachten Drehmomentes (Ist-Wert) des Anzuges.
Auch für schwierige Anwendungsbereiche.
Die elektromechanischen Drehmomentschlüssel von STAHLWILLE sind ideal für Anwendungsbereiche geeignet, in denen elektronische Drehmomentschlüssel an die Grenzen ihrer Signalgebung stoßen - etwa beim Arbeiten über Kopf oder wenn das Display nicht abgelesen werden kann. Auch in lauten, lebhaften und sehr hellen Umgebungen, die die Wahrnehmung von Vibrationen oder optischen und akustischen Signalen erschweren, können elektromechanische Drehmomentschlüssel durch das patentierte haptische Feedback das Erreichen des Zielwertes vermitteln.
Mehr Sicherheit.
Mit unseren elektromechanischen Drehmomentschlüsseln werden Fehlbedienungen minimiert. So kann man damit bspw. den Schraubenfall parametrieren und speichern. Der Drehmomentschlüssel stellt das Auslösemoment für den ausgewählten Schraubfall dann automatisch ein. Auch wird das Auslösemoment exakt digital vorgegeben, sodass Parallaxe-Effekte (Fehler durch einen falschen Ablesewinkel), wie sie bei Verwendung einer mechanischen Skala möglich sind, ausgeschlossen werden.
Intuitive Bedienung mit klarem Display.
Das LCD ist gut abzulesen und bewertet den Schraubfall optisch durch farbige Anzeigen. Über die auf 4 Tasten reduzierte Tastatur erfolgt eine schnelle, fehlerfreie Einstellung aller wichtigen Parameter - vom Drehmomentwert über Maßeinheit und Toleranzgrenzen bis hin zur Speicherung abweichender Stichmaße.
Eigenschaften:
· Mit 3/8“ Feinzahn-Umschaltknarre
· Patentierte elektromechanische Auslösung
· Akustisches und optisches Auslösesignal
· Aufnahme für austauschbare Einsteckwerkzeuge
· QuickRelease-Sicherheitsverriegelung
· Schnelle Einstellung über praktische Tastatur
· Automatisch richtiges Anziehdrehmoment nach Eingabe eines abweichenden Stichmaßes
· Überlastungsschutz durch akustisches und optisches Warnsignal
· Kein unbeabsichtigtes Verstellen durch automatische Tastensperre
· Anzeigefunktion auch bei Linksdrehmomenten
· Maßeinheiten: Nm, ft lb, in lb
· Verschiedene Toleranzgrenzen je nach Schraubfall einstellbar
· Optische Bewertung des Schraubfalles durch grüne und rote Anzeige des Displays
· Zusätzliche Sicherung der Voreinstellungen (Funktionsmodus, Auslöse- bzw. Sollwert, Maßeinheit, Toleranzwert, Speichern, abweichendes Stichmaß) durch PIN-Code
· Speicherung von bis zu 7.500 Schraubdaten
· Erweiterbar um eine USB-Schnittstelle für den Datenaustausch mit optional erhältlichen USB-Adapter 7759-5
· Automatischer Hinweis auf den nächsten Kalibriertermin
· Optimal kalibrieren mit den perfectControl® Kalibrieranlagen Nr. 7794 oder den Kalibrieranlagen Nr. 7706, 7791
· Im stabilen Stahlblechkasten
· Lieferung mit 2 Mignon-Batterien 1,5 V. Mignon-NiMH-Akkus AA/LR6, 1,2 V, können verwendet werden
· 2-Komponenten-Griff
· Kalibrierschein gemäß DIN EN ISO 6789-2:2017
· Anzeigeabweichung ± 2 %, ± 1 digit
Lieferumfang
- Kalibrierschein gemäß DIN EN ISO 6789-2:2017
- 3/4" Einsteckknarre mit mit Durchsteckvierkant 735/100
- 2 Mignon-Batterien 1,5 V
