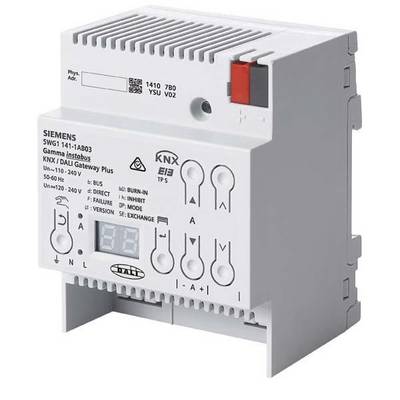

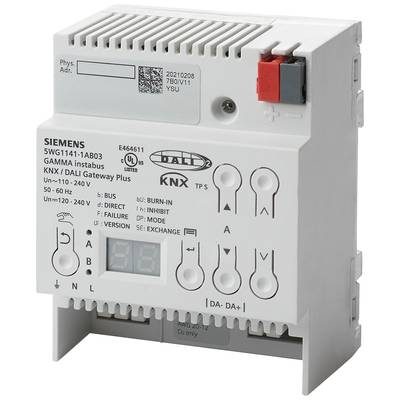

Siemens Siemens-KNX 5WG11411AB03 Gateway 5WG1141-1AB03

- Zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle
- DALI-Ausgang mit DALI-2 Zertifizierung nach IEC 62386-101 und 103 über DALI-Busleitung jeweils bis zu 64 DALI-EVG Ed.1 und DALI-2 und mindestens 10 DALI-Sensoren anschließbar
- Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V zur Spannungsversorgung der Gateway-Elektronik und DALI-Ausgänge
- DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest
- Fremdspannungserkennung bei Inbetriebnahme, ob an DALI-Ausgang fehlerhaft Netzspannung anliegt
- LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen
- 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb
- 1 Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb
- 1 LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb
- Aufteilung der max. 64 DALI-EVG pro Kanal auf max. 16 DALI-Gruppen pro Kanal, die gruppenweise oder einzeln angesteuert werden können (Schalten, Dimmen, Dimmwert) und Status- und Leuchtmittelausfall melden
- Unterstützung von DALI DT8 für Farbtemperatursteuerung (Tunable White). Einzel-, Gruppen-, Szenen-, Effekte- und Zeitplansteuerung für Human Centric Lighting
- Konfigurierbares Verhalten bei Busspannungsausfall (Standalone)
- Konfigurierbare Standardanwendungen ohne ETS
- Parametrierbare Einbrennfunktion für alle EVG über Bedientasten und einzeln über Objekt
- Zeitschaltfunktion für Tag, Woche, Datum mit Astrofunktion
- Ansteuerung aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb
- Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
- Umsetzung von Dimmbefehlen in temporäre Sollwertverschiebung bei EVGs mit integrierter Konstantlichtregelung und direkt angeschlossenem Helligkeitssensor
- Ein- oder zweistufiger Zeitschalterbetrieb
- 4 integrierte Effektsteuerungen für einmalig oder zyklisch ablaufende Lauflicht- oder Farbeffekte
- Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten
- Starten der Selbsttests jedes einzelnen Konverters und Meldung des Testergebnisses über Bus oder speichern in persistenten Speicher mit Speicherüberwachung über Objekt
- Unterscheidung von Funktionsprüfung, Teildauerprüfung, Dauerprüfung
- Konfigurationsmöglichkeit für alle EVG bei Notbetrieb einen definierten Dimmwert anzunehmen
- Sperren von Schalt- und Dimmbefehlen sowie Konfiguration bei Aktivierung Notbetrieb über Bus
- Auslösung Notbetrieb bei Ausfall parametrierbarer Anzahl EVG
- Sperrobjekt zur Unterdrückung von Fehlermeldungen bei Trennung der EVG während Notlichtprüfung
- Sperren des Batteriebetriebs von Einzelbatterienotleuchten über Bedientasten
- Pro Kanal bis zu 6 Stand-by-Bereichsauswertungen zur Ansteuerung von Schaltaktoren
- Integrierte Szenensteuerung für bis zu 16 Szenen pro Kanal
- 16 integrierte 2-Punkt-Regler zur Helligkeitsregelung und 16 Konstantlichtregler für 1 Hauptleuchtenreihe und bis zu 4 weitere Leuchtenreihen
- CIN zur eindeutigen Zuordnung des DALI-EVG
- Defekte DALI-EVG ohne ETS zu erneuern
- Zuordnung der DALI-EVG zu den einzelnen Gruppen und mit Testmöglichkeit der EVG, Gruppen, Szenen und Effekte mittels ETS
- Zuordnung DALI-Sensoren mittels ETS
- Integrierter KNX-Busankoppler mit max. halber Standard-Buslast, KNX-Busanschluss über Busklemme
- Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
