Name: Siemens LZS:RT4A4S15 Steckrelais 2 Wechsler 5 St.
Brand: Siemens
SKU: 1740402
Availability: BackOrder

Ein schwarzes und orangenes elektrisches Relaisbauteil mit Anschlussklemmen an den Enden, zur Steuerung elektrischer Geräte.

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten, darunter Relais, Schalter und Kabel, zur Steuerung von Maschinen.

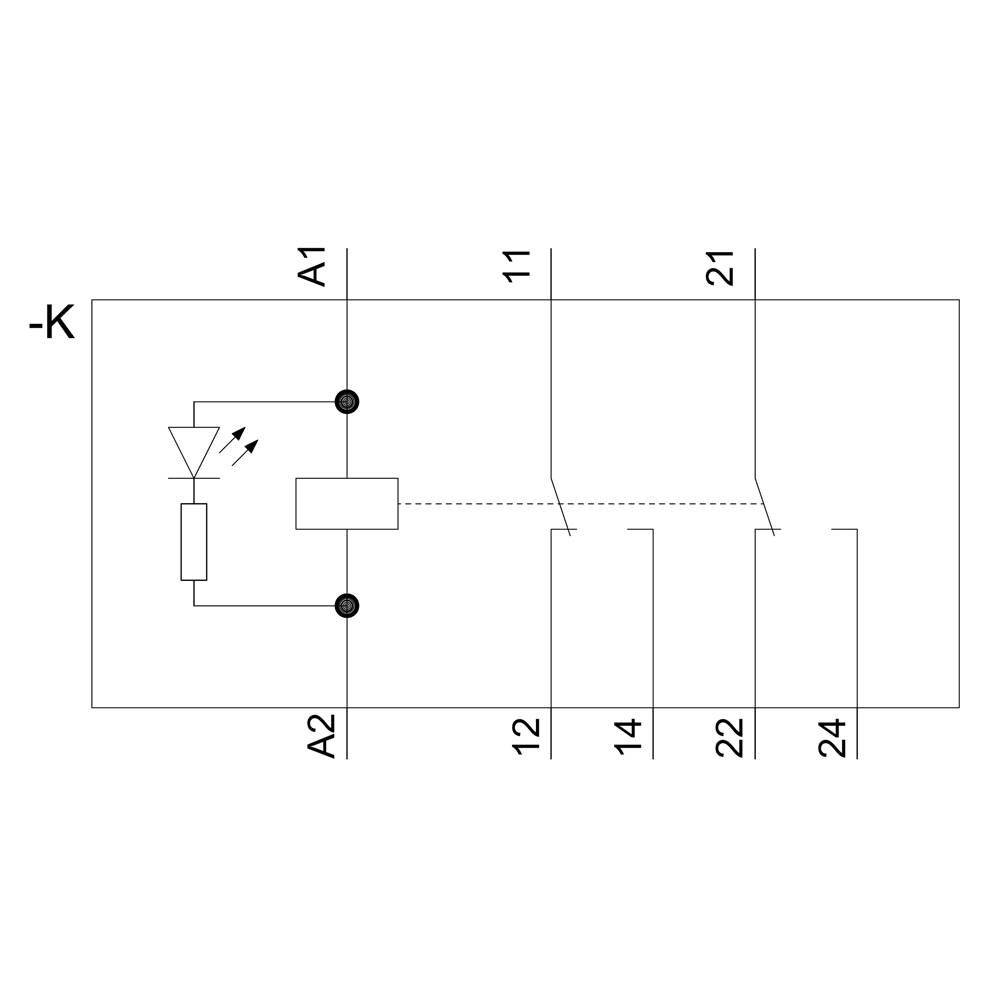

'Schaltplan zeigt Relaisschaltung mit LED-Anzeige. Kontakte A1, A2, 11, 12, 14, 21, 22, und 24 sind gekennzeichnet.'

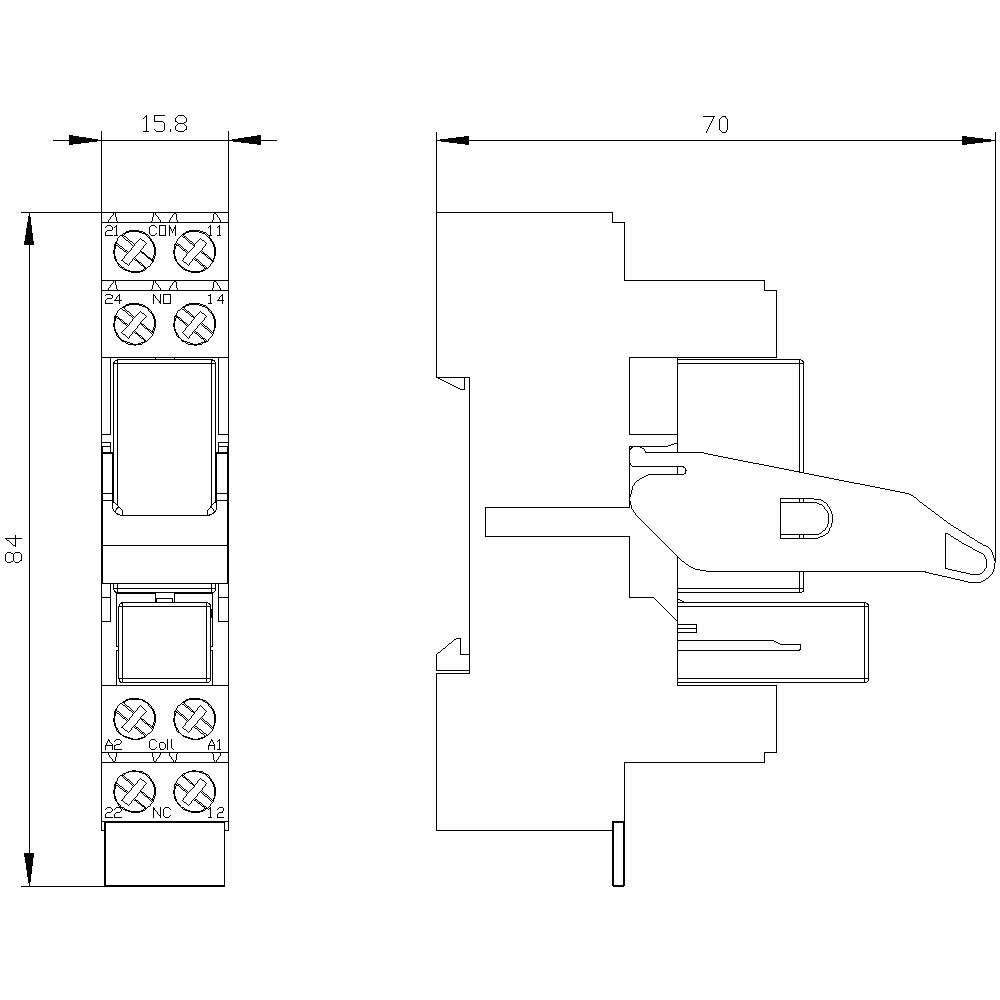

'Technische Zeichnung eines Relais mit Maßen: Höhe 84 mm, Breite 15,8 mm, Tiefe 70 mm. Löst elektrische Schaltungen aus.'

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Kontaktart

2 Wechsler

Typ

LZS:RT4A4S15

Anschluss

Schrauben

Kontaktmaterial

AgNi 90/10

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (CHF 23.19 / Stück)

CHF 115.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 8 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Abisolierlänge: 8 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Produkt-Art: Steckrelais

Typ: LZS:RT4A4S15

Anschluss: Schrauben

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 80000

Mechanische Lebensdauer: 5000000

Besonderheiten: steckbar

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 78 mm

Breite: 15.5 mm

Höhe: 71 mm

Abm.: (B x H x T) 15.5 x 71 x 78 mm

Inhalt: 5 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1740402 Siemens LZS:RT4A4S15 Steckrelais 2 Wechsler 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740402 Siemens LZS:RT4A4S15 Steckrelais 2 Wechsler 5 St.

Beschreibung

Steckrelais Komplettgerät 2 W, AC 115 V LED-Modul rot Standard-Stecksockel Schraubanschluss Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
