Name: Siemens LZS:RT3B4T30 Steckrelais 1 Wechsler Piece 5 St.
Brand: Siemens
SKU: 1740396
Availability: BackOrder

Ein schwarzes, elektronisches Bauteil mit orangenem Hebel und sichtbaren Schraubanschlüssen. Marke 'Siemens' ist aufgedruckt.

Ein geöffneter Schaltschrank mit verschiedenen Elektrokomponenten und Verkabelungen. Oben rechts sind Signalleuchten zu sehen.

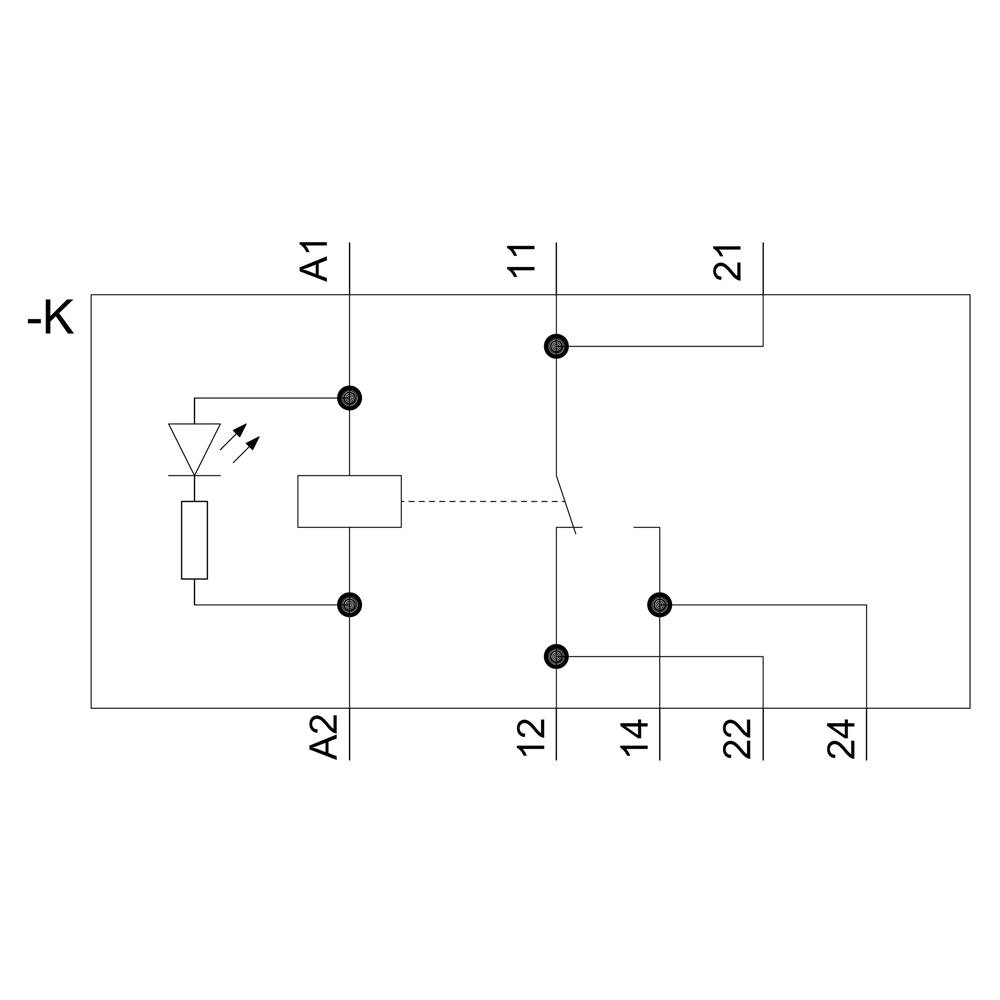

'Elektrisches Schaltplan-Diagramm mit Relais, LED-Anzeige, und Anschlüssen A1, A2, 11, 12, 14, 21, 22, 24, zeigt Schaltwege.'

Technische Zeichnung eines Relais mit detaillierten Maßen: Höhe 84mm, Breite 15,8mm und 70mm; Kontakte und Anschlüsse markiert.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Steckrelais

Kontaktart

1 Wechsler

Typ

LZS:RT3B4T30

Anschluss

Schrauben

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (CHF 23.19 / Stück)

CHF 115.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 16 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Abisolierlänge: 8 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Steckrelais

Typ: LZS:RT3B4T30

Anschluss: Schrauben

Ansprechspannung (max.): 230 V/AC

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 600000

Mechanische Lebensdauer: 1.0E7

Besonderheiten: mit Steckmodul

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 77 mm

Breite: 15.5 mm

Höhe: 71 mm

Abm.: (B x H x T) 15.5 x 71 x 77 mm

Inhalt: 5 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740396 Siemens LZS:RT3B4T30 Steckrelais 1 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740396 Siemens LZS:RT3B4T30 Steckrelais 1 Wechsler Piece 5 St.

Beschreibung

Steckrelais Komplettgerät 1 W, AC 230 V LED-Modul rot Sockel mit logischer Trennung Schraubanschluss Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
