Name: Siemens 5SV13163KK10 FI-Schutzschalter/Leitungsschutzschalter 10000 mA 0.03 A 230 V
Brand: Siemens
SKU: 2388764

Ein grauer Siemens 5SV1 RCBO-Leitungsschutzschalter, geeignet für 230V. Hauptmerkmale: grüne 'I-ON'- und rote 'O-OFF'-Markierungen.

Technische Zeichnung eines elektrischen Bauteils mit Maßangaben: Breite 17,6 mm, Höhe 89,8 mm, Tiefe 70 mm, zeigt Anschlüsse und Befestigungspunkte.

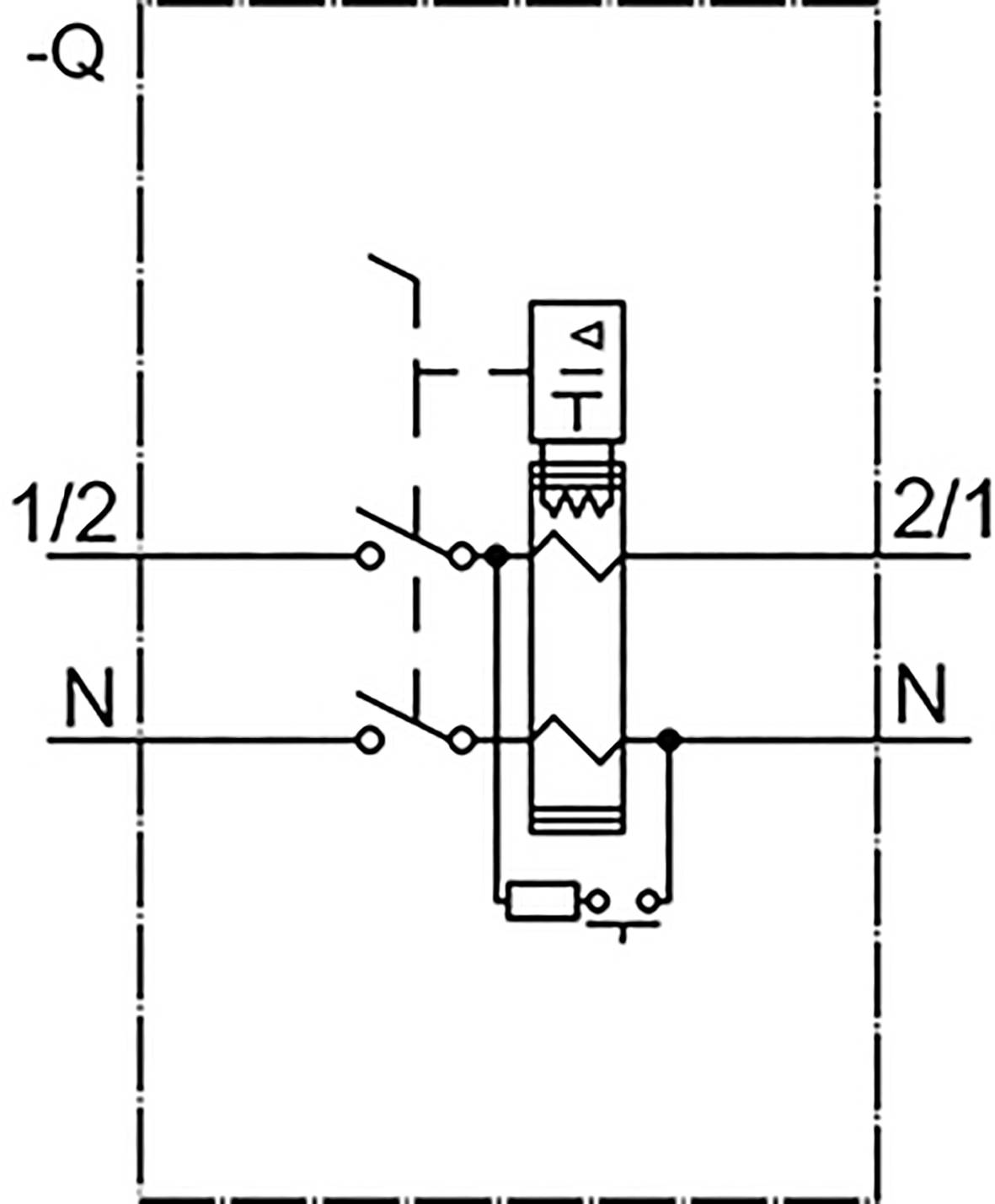

Siemens 5SV13163KK10 FI-Schutzschalter/Leitungsschutzschalter 10000 mA 0.03 A 230 V-2

1/3

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter/Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Nennstrom - gerundet

10 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Highlights & Details

FI/LS kompakt 1P+N 6kA Typ F 30mA, superresistent K, B10

Leitungsschutzschalter

Technische Daten

Polzahl (gesamt): 2Anzahl der abgesicherten Pole: 1Bemessungsspannung: 230 VBemessungsisolationsspannung Ui: 253 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsstrom: 10 ABemessungsfehlerstrom: 0,03 AFehlerstrom-Typ: FEnergiebegrenzungsklasse: 3Bemessungsabschaltvermögen nach EN 61009: 6 kABemessungsabschaltvermögen nach IEC 60947-2: 25 kABemessungsschaltvermögen Icn nach EN 61009-1: 6 kAAbschaltcharakteristik: sonstigeStoßstromfestigkeit: 3 kASpannungsart: ACFrequenz: 50 HzAuslösecharakteristik: BMitschaltender Neutralleiter: jaMit Verriegelungsvorrichtung: jaÜberspannungskategorie: 2Verschmutzungsgrad: 2Umgebungstemperatur während des Betriebs: -25..45 °CBreite in Teilungseinheiten: 1Einbautiefe: 70 mmUnterputzmontage: jaFehlauslöseschutz: jaSchutzart (IP): IP20Anschließbarer Leiterquerschnitt eindrähtig: 0,75..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..16 mm²Verpackungseinheit: 1 StückMaße (cm): 93 × 21 × 83Bruttogewicht: 0,13 kg, Nettogewicht: 0,13 kgECLASS 7: Fehlerstrom-Schutzschalter (27142201)

Produkt-Art: FI-Schutzschalter/Leitungsschutzschalter

Polzahl: 1

Auslöse-Charakteristik: B

Bemessungs-Differenzstrom: 0.03 A

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

Abm.: (B x H x T) 17.6 x 89.8 x 77.1 mm

Inhalt: 1 St.

Nennstrom: 10000 mA

Nennstrom - gerundet: 10 A

Betriebsspannung (Details): 230 V

Nennspannung: 230 V

Breite: 17.6 mm

Höhe: 89.8 mm

Tiefe: 77.1 mm

: AC

: 70 mm

: 10 A

: 230 V

: B

: 253 V

: 0.03 A

: F

: 3 kA

: 3

: 2

: 2

: 1

: IP20

: 1

: TRUE

: 25 kA

: TRUE

: 2

: TRUE

: 4

: 6

: sonstige

: 6

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2388764 Siemens 5SV13163KK10 FI-Schutzschalter/Leitungsschutzschalter 10000 mA 0.03 A 230 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2388764 Siemens 5SV13163KK10 FI-Schutzschalter/Leitungsschutzschalter 10000 mA 0.03 A 230 V

Beschreibung

FI/LS kompakt 1TE 1P+N 6kA Typ F 30mA B10 superresistent K FI/LS-Schalter SENTRON 5SV1 für den kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen in nur 1 TE
Unsere kompakten FI/LS-Schalter (RCBO) sind VDE-geprüft und zertifiziert nachDIN EN 61009-1, DIN EN 61009-2-1. Mit dem kompakten Stiftsammelschienensystem 5ST können Sie die Kompaktgeräte 1P+N in nur 1 TE ohne zusätzlichen Platzbedarf schnell und einfach verbinden. Über den Datamatrix-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.
Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.
Optimale Technik für Ihre Sicherheit - nur von Siemens.
