Name: Siemens 5SU16566KK10 FI-Schutzschalter/Leitungsschutzschalter 10 A
Brand: Siemens
SKU: 2864141
Availability: BackOrder

Ein Sicherungsautomat von Siemens, Modell 5SU1356-7KK40, mit technischen Spezifikationen für C40, 30mA, 230V.

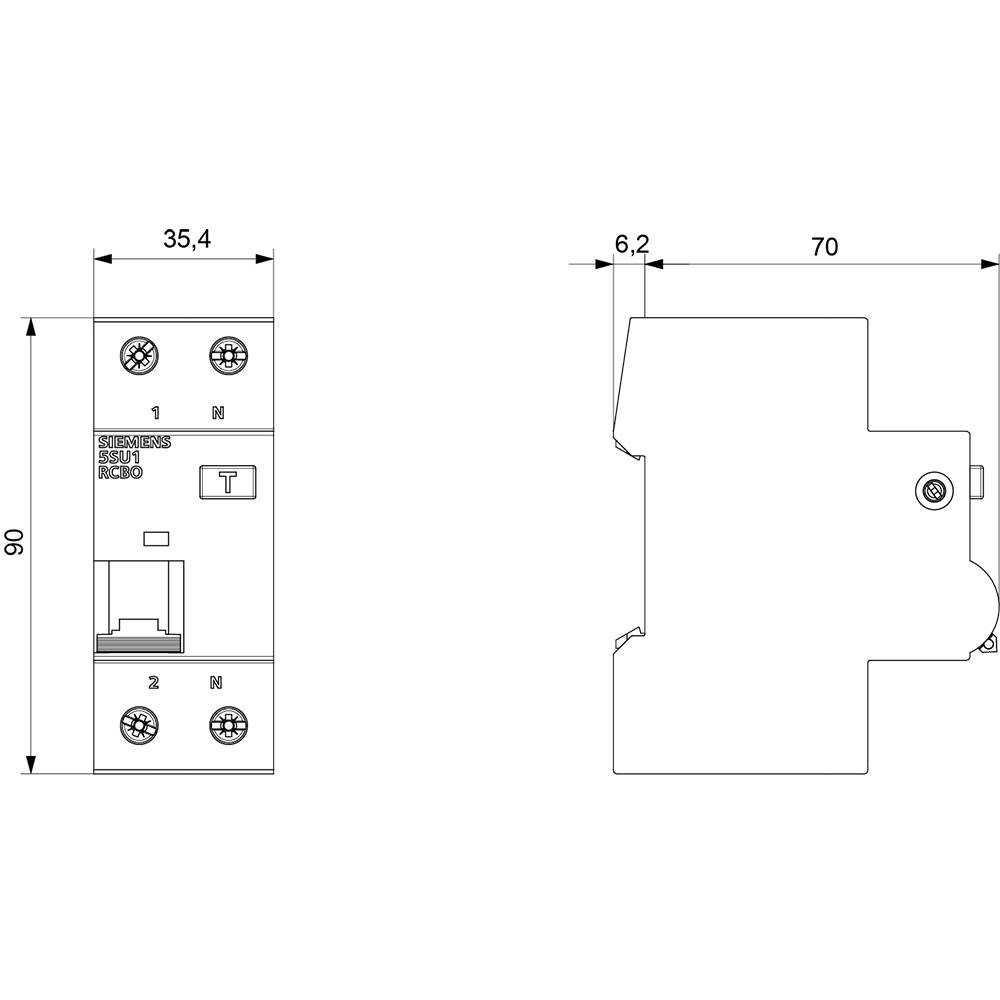

'Technische Zeichnung eines elektrischen Geräts mit Abmessungen: Breite 35,4 mm, Tiefe 70 mm, Höhe 90 mm.'

1/2

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter/Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

10 A

Ausschaltvermögen

6 kA

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Anzahl

Set(s)

Gesamt (CHF 75.95 / Stück)

CHF 75.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

FI/LS-Schalter, 6 kA, 1P+N, Typ A, 300 mA, B-Char, In: 10 A, Un AC: 230 V

FI-Leitungsschutzschalter,FI/LS,FI/LS-Kombination,FI/LS-Kombischalter,FI/LS-Schalter,Fehlerstrom-Leitungsschutzschalter,Fehlerstrom-Schutzeinrichtung,Kombination FI-Schalter/Leitungsschutzschalter,Personenschutzautomat,RCD

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 2
Anzahl der Testzyklen / für Umweltprüfung: 28
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3 Nm
Ausführung des Grundtyps: 5SU1
Einbaulage: beliebig
Einbautiefe: 70 mm
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P+N
Polzahl / mit Absicherung: 1
Position / des Netzanschlusskabels: wahlweise oben oder unten
Produktausstattung / Berührungsschutz: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produktfunktion / mitschaltender Neutralleiter: ja
Schaltvermögen (Icu+): 20 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 15 kA
Schutzart IP: IP20, bei Verteilereinbau, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +55 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,8 W
Verlustleistung / maximal: 3,6 W
Verschmutzungsgrad: 2
Versorgungsspannungsfrequenz: 50 Hz
Betriebsfrequenz / Anmerkung: 50 Hz
Überspannungskategorie: III
Abschaltcharakteristik: unverzögert
Auslösefehlerstrom: 300 mA
Eignung zur Integration / Unterputzinstallation: ja
Isolationsspannung: 264 V
Schutzfunktion / Fehlauslösung: ja
Versorgungsspannung / für Prüfeinrichtung / minimal: 100 V
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²

Ausführung: unverzögert

Nennspannung (Details): 230/240 V/AC

Produkt-Art: FI-Schutzschalter/Leitungsschutzschalter

Polzahl: 2

Betriebs-Klasse: 3

Auslöse-Charakteristik: B

RoHS-konform: Ja

Abm.: (B x H x T) 36 x 90 x 77 mm

Inhalt: 1 St.

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Ausschaltvermögen: 6 kA

Breite: 36 mm

Höhe: 90 mm

Tiefe: 77 mm

: AC

: 70 mm

: 10 A

: 230 V

: B

: 264 V

: 0.3 A

: 3

: 2

: 2

: 2

: 1

: TRUE

: 0.75-35 mm²

: 0.75-35 mm²

: TRUE

: 2

: 4

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2864141 Siemens 5SU16566KK10 FI-Schutzschalter/Leitungsschutzschalter 10 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864141 Siemens 5SU16566KK10 FI-Schutzschalter/Leitungsschutzschalter 10 A

Beschreibung

FI/LS-Schalter, 6 kA, 1P+N, Typ A, 300 mA, B-Char, In: 10 A, Un AC: 230 V FI/LS-Schalter SENTRON 5SU1 für den kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen
Unsere FI/LS-Schalter (RCBO) sind VDE-geprüft und zertifiziert nachDIN EN 61009-1, DIN EN 61009-2-1. Mit ihren Doppelkammerklemmen ist der Anschluss auch von Leitern unterschiedlichen Querschnitts sehr einfach. Weitere Siemens SENTRON Schutzschaltgeräte können schnell und einfach mit den Stiftsammelschienen 5ST3 verbunden werden. Über den Datamatrx-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.
Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.
Optimale Technik für Ihre Sicherheit - nur von Siemens.
