Name: Siemens 3VA5110-5EF31-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC,
Brand: Siemens
SKU: 2862640
Availability: BackOrder

Ein elektrischer Leistungsschalter von Siemens mit mehreren Anschlüssen und einem Hebel, beschriftet mit technischen Details.

Siemens 3VA5110-5EF31-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC, -1

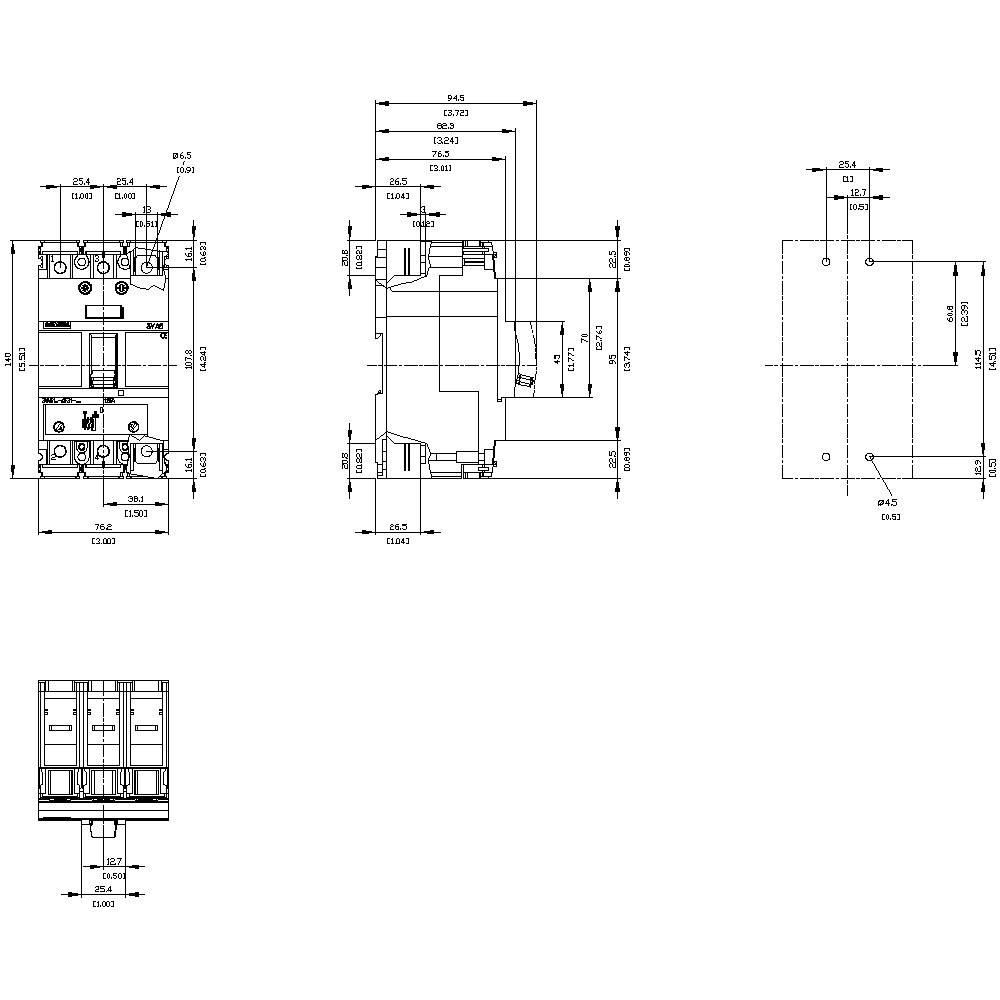

Technische Zeichnung eines elektrischen Schalters mit mehreren Ansichten und Maßangaben. Zeigt Maße und Aufbau des Bauteils.

1/3

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Verpackungsart

Piece

Typ

3VA5110-5EF31-0AA0

Einstellbereich Strom (min.)

70 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 7. Dez.

Anzahl

Set(s)

Gesamt (CHF 415.95 / Stück)

CHF 459.95

-10 %

CHF 415.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Eignung zur Verwendung: Anlagenschutz
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: ohne Anschluss
Ausführung des Betätigungselements: Kipphebel
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Elektrische Lebensdauer (Schaltspiele) / bei 480 V: 8000
Elektrische Lebensdauer (Schaltspiele) / bei 600 V: 4000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V: 8000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V: 4000
Produktbestandteil / Einstellknopf: ja
Produkterweiterung / optional / Motorantrieb: ja
Geräteeigenschutz: ja
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5): Silber
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6): Zinn
Isolationsspannung: 800 V
Verlustleistung / maximal: 22,8 W
Art der Schutzfunktion / des Überstromauslösers: LI
Ausführung der Erdschlussüberwachung: Ohne
Ausführung des I-Auslösers / einstellbar: ja
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 240 V: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 690 V: 5 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 240 V: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 690 V: 7 kA
Ausschaltvermögen Strom / bei AC / bei 240 V: 85 kA
Ausschaltvermögen Strom / bei AC / bei 600 Y/347 V: 18 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 240 V: 187 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 690 V: 11,9 kA
Produkteigenschaft / bei L-Auslösung / einstellbar: ja
Produkteigenschaft / bei N-Leiterschutz / einstellbar: ja

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA5110-5EF31-0AA0

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 70 - 100 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC
500 V/DC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: TM240

: IP40

Tiefe: 76.5 mm

Breite: 76.2 mm

Höhe: 140 mm

Abm.: (B x H x T) 76.2 x 140 x 76.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862640 Siemens 3VA5110-5EF31-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862640 Siemens 3VA5110-5EF31-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC,

Beschreibung

Leistungsschalter 3VA5 UL Frame 125 Schaltvermögenklasse M 35kA @ 480V 3-polig, Anlagenschutz TM240, ATAM, In=100A Überlastschutz Ir=80A...100A Kurzschlussschutz Ii=5...10 x In ohne Anschluss Kompaktleistungsschalter 3VA5 für Anlagenschutz, UL Zulassung. Die Kompaktleistungsschalter 3VA UL von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen- und Starterschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Dabei setzt der 3VA UL Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Der Kompaktleistungsschalter 3VA UL bieten darüber hinaus für weltweit exportierende Maschinen und Schaltanlagenbauer beste Voraussetzungen. Neben dem IEC Standard erfüllen die beiden Baureihen 3VA5 und 3VA6 auch den UL Standard. Sämtliche Funktionalitäten können somit weltweit für Anlagen eingesetzt und genutzt werden. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz. 3. Abhängig von der Baugröße: 1-, 2- (3-polige Gehäusebauform) und 3-polige Ausführungen. 4. Abhängig von Baugröße: Schaltvermögen von 25kA . 100 kA bei 480 V für 3-polige Schalter und 25 kA .50 kA bei 277 V für 1-polige Schalter. 5. Die Baureihe verfügt über einen Thermisch-magnetische Überstromauslöser. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA UL.
