Name: Siemens 3VA2563-7JP42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 252 - 630 A Schaltspannung (max.): 690 V/AC
Brand: Siemens
SKU: 2862606
Availability: BackOrder

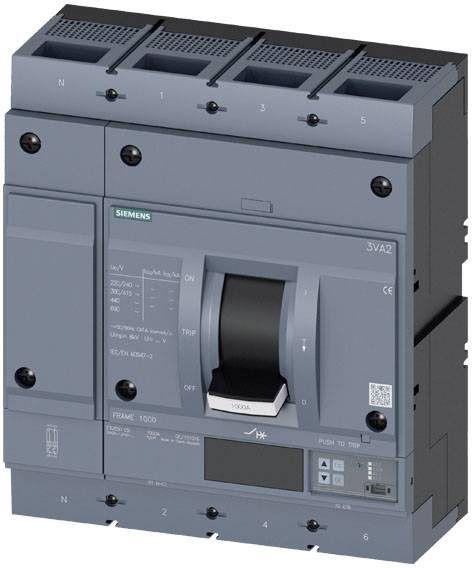

Ein grau-schwarzer Leistungsschalter von Siemens, Modell 3VA2, mit Kippschalter in der Mitte, umgeben von technischen Angaben.

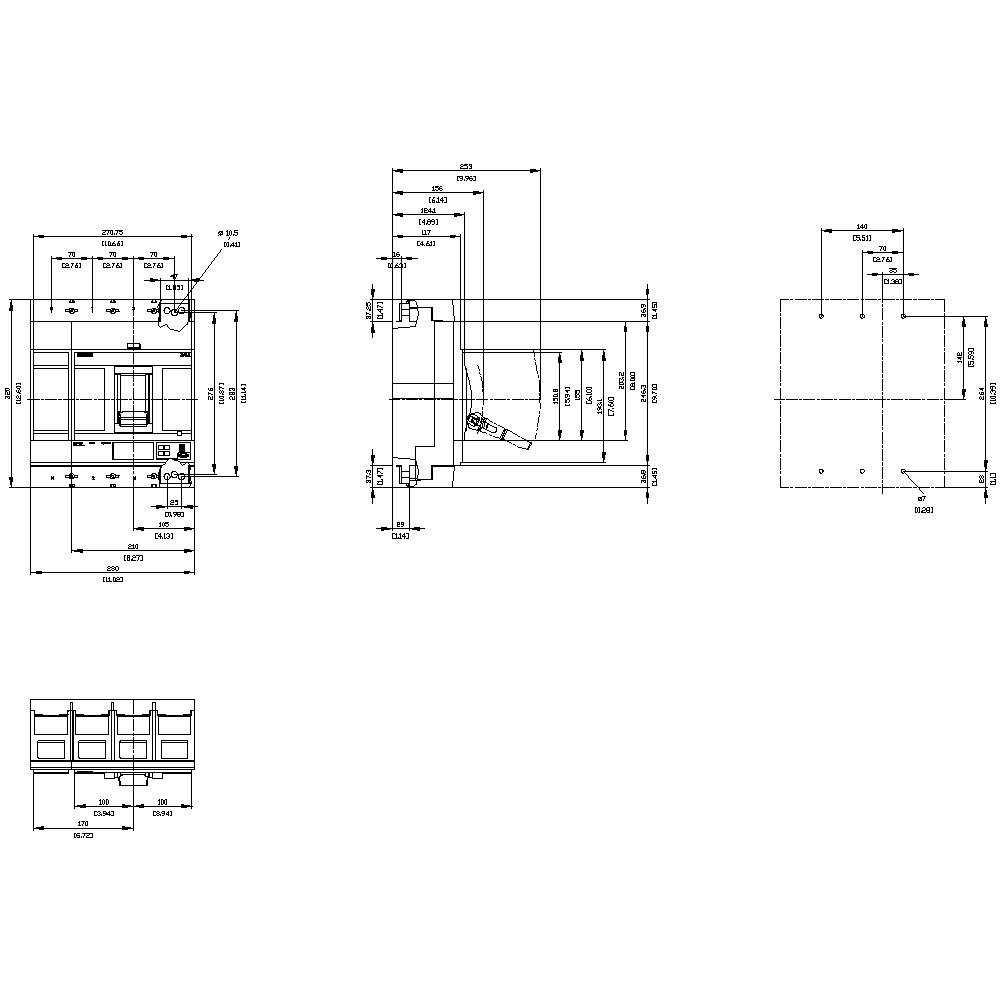

Technische Zeichnung eines Geräts mit mehreren Ansichten und Bemaßungen: Vorder-, Seiten- und Draufsicht mit genauen Abmessungen.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

630 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3VA2563-7JP42-0AA0

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez.

Anzahl

Set(s)

Gesamt (CHF 3'849.95 / Stück)

CHF 4'799.95

-20 %

CHF 3'849.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Eignung zur Verwendung: Anlagenschutz
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: vorderseitiger Anschluss
Ausführung des Betätigungselements: Kipphebel
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V: 4600
Elektrische Lebensdauer (Schaltspiele) / bei 1/2 Bemessungswert Strom / bei AC-1 / bei 380/415 V: 7000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V: 3200
Produktbestandteil / Display: ja
Kommunikationsfunktion: ja
Geräteeigenschutz: ja
Isolationsspannung: 800 V
Verlustleistung / maximal: 144 W
Ausführung der Erdschlussüberwachung: Ohne
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 240 V: 150 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 690 V: 19 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 240 V: 200 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 690 V: 35 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 240 V: 440 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 690 V: 74 kA
Einstellbare Verzögerungszeit / des S-Auslösers / bei I2t-Kennlinie / Anfangswert: 0,05 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei I2t-Kennlinie / Endwert: 0,5 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei Standard-Kennlinie / Anfangswert: 0,05 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei Standard-Kennlinie / Endwert: 0,5 s
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / minimal: 20 x 4 mm
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / maximal: 50 x 28 mm

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA2563-7JP42-0AA0

Einstellbereich Strom (min.): 252 A

Einstellbereich Strom (max.): 630 A

Einstellbereich (Strom): 252 - 630 A

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: C

Ausführung Überstromauslöser: ETU550

Anschluss: Schrauben

: IP40

Tiefe: 120 mm

Breite: 280 mm

Höhe: 320 mm

Abm.: (B x H x T) 280 x 320 x 120 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2862606 Siemens 3VA2563-7JP42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 252 - 630 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862606 Siemens 3VA2563-7JP42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 252 - 630 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA2 IEC Frame 1000 Schaltvermögenklasse C Icu=110kA @ 415V 4-polig, Anlagenschutz ETU550, LSI, In=630A Überlastschutz Ir=250A...630A Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..12x In N-Leiterschutz einstellbar (OFF, bis 160%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
