Name: Siemens 3VA2563-5KQ32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 252 - 630 A Schaltspannung (max.): 690 V/AC
Brand: Siemens
SKU: 2862580
Availability: BackOrder

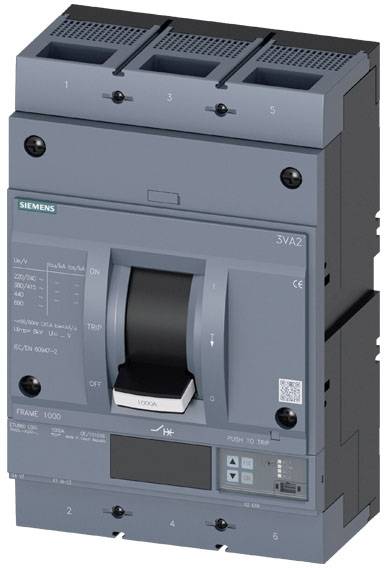

Ein grauer Leistungsschalter mit Hebel, Modellnummer und technischen Details auf der Vorderseite, Markenlogo oben links.

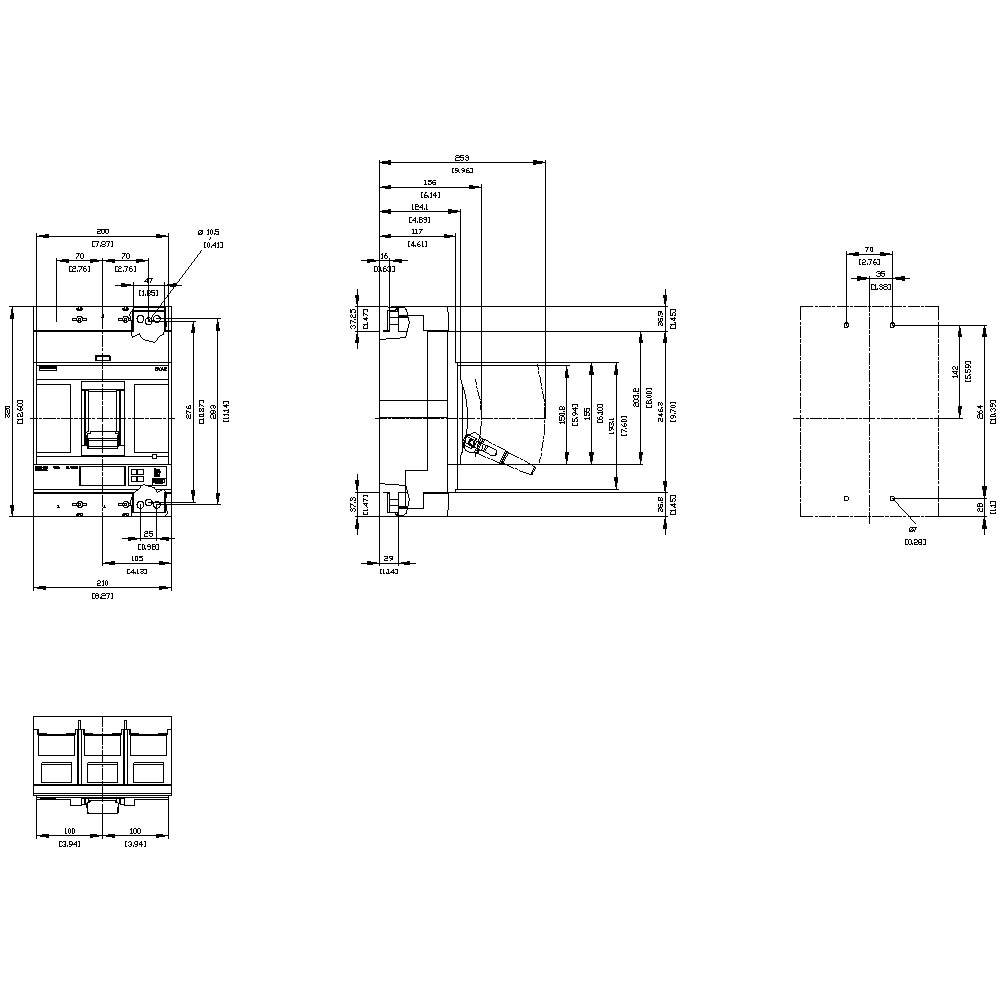

Technische Zeichnung einer Maschine mit Front-, Seiten- und Draufsicht. Maße und Details zu Schraubenpositionen und Abständen angegeben.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

630 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3VA2563-5KQ32-0AA0

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez.

Anzahl

Set(s)

Gesamt (CHF 3'249.95 / Stück)

CHF 3'849.95

-16 %

CHF 3'249.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Eignung zur Verwendung: Anlagenschutz
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: vorderseitiger Anschluss
Ausführung des Betätigungselements: Kipphebel
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V: 4600
Elektrische Lebensdauer (Schaltspiele) / bei 1/2 Bemessungswert Strom / bei AC-1 / bei 380/415 V: 7000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V: 3200
Produktbestandteil / Display: ja
Kommunikationsfunktion: ja
Erdschlussschutz: ja
Geräteeigenschutz: ja
sonstige Messfunktion: ja
Isolationsspannung: 800 V
Verlustleistung / maximal: 144 W
Ausführung der Erdschlussüberwachung: Summenstrombildung L-Leiter
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 240 V: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 690 V: 19 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 240 V: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 690 V: 25 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 240 V: 187 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 690 V: 53 kA
Einstellbare Verzögerungszeit / bei G-Auslösung / bei I2t-Kennlinie / Anfangswert: 0,05 s
Einstellbare Verzögerungszeit / bei G-Auslösung / bei I2t-Kennlinie / Endwert: 0,8 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei I2t-Kennlinie / Anfangswert: 0,05 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei I2t-Kennlinie / Endwert: 0,5 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei Standard-Kennlinie / Anfangswert: 0,05 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei Standard-Kennlinie / Endwert: 0,5 s
Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz: ja
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / minimal: 20 x 4 mm
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / maximal: 50 x 28 mm

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA2563-5KQ32-0AA0

Einstellbereich Strom (min.): 252 A

Einstellbereich Strom (max.): 630 A

Einstellbereich (Strom): 252 - 630 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: ETU860

Anschluss: Schrauben

: IP40

Tiefe: 120 mm

Breite: 210 mm

Höhe: 320 mm

Abm.: (B x H x T) 210 x 320 x 120 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862580 Siemens 3VA2563-5KQ32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 252 - 630 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862580 Siemens 3VA2563-5KQ32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 252 - 630 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA2 IEC Frame 1000 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU860, LSIG, In=630A Überlastschutz Ir=250A...630A Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..12x In N-Leiterschutz optional mit externem Stromwandler, bis 160% Erdschlussschutz, abschaltbar Ig=0,2...1 x In, tg=0,05-0,8s Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
