Name: Siemens 3VA2163-7MP36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 63 A Schaltspannung (max.): 690 V/AC (B
Brand: Siemens
SKU: 2862559
Availability: BackOrder

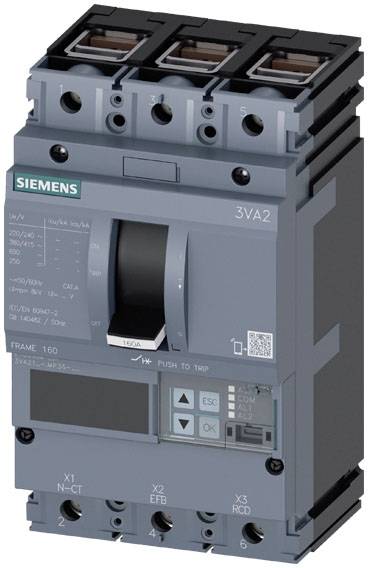

Ein dreipoliger Leistungsschalter von Siemens (Typ 3VA2) für den Schutz und die Steuerung in elektrischen Anlagen.

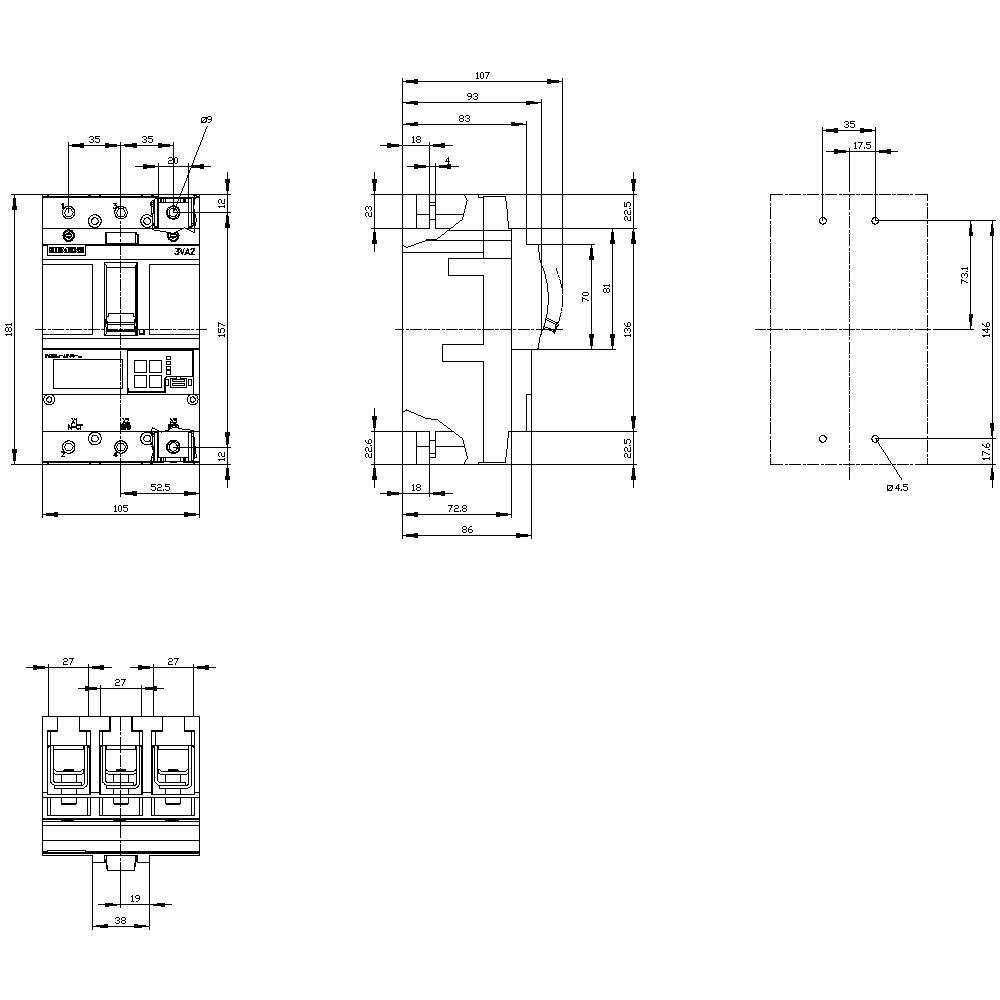

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen und Ansichten aus verschiedenen Perspektiven.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

63 A

Anschluss

Klemme

Typ

3VA2163-7MP36-0AA0

Einstellbereich Strom (min.)

25 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 2. Dez.

Anzahl

Set(s)

Gesamt (CHF 924.95 / Stück)

CHF 1'069.95

-14 %

CHF 924.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Eignung zur Verwendung: Motorschutz
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: vorderseitiger Anschluss
Ausführung des Betätigungselements: Kipphebel
Mechanische Lebensdauer (Schaltspiele) / typisch: 20000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V: 12000
Elektrische Lebensdauer (Schaltspiele) / bei 1/2 Bemessungswert Strom / bei AC-1 / bei 380/415 V: 30000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V: 8000
Elektrische Lebensdauer (Schaltspiele) / bei AC-3 / bei 380/415 V: 7500
Produktbestandteil / Display: ja
Produkterweiterung / optional / Motorantrieb: ja
Phasenausfallerkennung: ja
Kommunikationsfunktion: ja
Geräteeigenschutz: ja
Isolationsspannung: 800 V
Verlustleistung / maximal: 10 W
Art der Schutzfunktion / des Überstromauslösers: LSI
Ausführung der Erdschlussüberwachung: Ohne
Ausführung des I-Auslösers / einstellbar: ja
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 240 V: 150 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 690 V: 2,5 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 240 V: 150 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 690 V: 2,5 kA
Betriebsleistung / bei AC-3 / bei 230 V: 18500 W
Betriebsleistung / bei AC-3 / bei 400 V: 30000 W
Einschaltvermögen Kurzschlussstrom (Icm) / bei 240 V: 330 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 690 V: 3,8 kA
Einstellbare Verzögerungszeit / des S-Auslösers / bei Standard-Kennlinie / Anfangswert: 0,03 s
Einstellbare Verzögerungszeit / des S-Auslösers / bei Standard-Kennlinie / Endwert: 0,03 s
Produkteigenschaft / bei L-Auslösung / einstellbar: ja
Produkteigenschaft / bei N-Leiterschutz / einstellbar: ja

Produkt-Art: Leistungsschalter

Typ: 3VA2163-7MP36-0AA0

Einstellbereich Strom (min.): 25 A

Einstellbereich Strom (max.): 63 A

Einstellbereich (Strom): 25 - 63 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: C

Ausführung Überstromauslöser: ETU550M

Anschluss: Klemme

: IP40

Tiefe: 86 mm

Breite: 105 mm

Höhe: 181 mm

Abm.: (B x H x T) 105 x 181 x 86 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2862559 Siemens 3VA2163-7MP36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 63 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862559 Siemens 3VA2163-7MP36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 63 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögenklasse C Icu=110kA @ 415 V 3-polig, Motorschutz ETU550M,LSI, In=63A Überlastschutz Ir=25A ...63A Kurzschlussschutz ISD=1,2... 15x In,Ii=3...15x In Klemmenanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
