Siemens 3VA1225-5EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 175 - 250 A Schaltspannung (max.): 690 V/AC

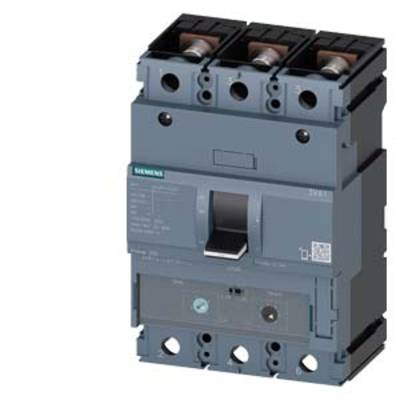

Leistungsschalter von Siemens, dreipolig, zur Unterbrechung elektrischer Ströme geeignet.

Abbildung ähnlich

Technische Zeichnung eines elektrischen Bauteils mit vier Ansichten, inklusive Maßen und Detailansichten für Montage und Anschluss.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

250 A

Anschluss

Schrauben

Typ

3VA1225-5EF32-0AA0

Einstellbereich Strom (min.)

175 A

Datenblatt (PDF)

Lieferung Mo., 31. Aug.

Anzahl

Stück

Gesamt (CHF 804.76 / Stück)

CHF 804.76

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 74.28

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse M Icu=55kA @ 415V

EAN-Nummer: 4042948809426

Unser Service für Sie

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz
Verlustleistung: 19 W
Gewicht: 1.609 kg

Produkt-Art: Leistungsschalter

Typ: 3VA1225-5EF32-0AA0

Einstellbereich Strom (min.): 175 A

Einstellbereich Strom (max.): 250 A

Einstellbereich (Strom): 175 - 250 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: TM240

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 105 mm

Höhe: 158 mm

Abm.: (B x H x T) 105 x 158 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 250 A

: 3

: 175-250 A

: 0

: 690-690 V

: 57 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 55 kA

: 1250-2500 A

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

Dokumente & Downloads

Datenblatt

Datenblatt 1722920 Siemens 3VA1225-5EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 175 - 250 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1722920 Siemens 3VA1225-5EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 175 - 250 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=250A Überlastschutz Ir=175A...250A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.

Ausführung

Ausstattung: 690 V, nein

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
