Name: Siemens 3VA1112-5ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC
Brand: Siemens
SKU: 1736473
Availability: BackOrder

Ein dreipoliger elektrischer Leistungsschalter der Marke Siemens, Modell 3VA1, mit verschiedenen Spannungsspezifikationen und Schalterhebel.

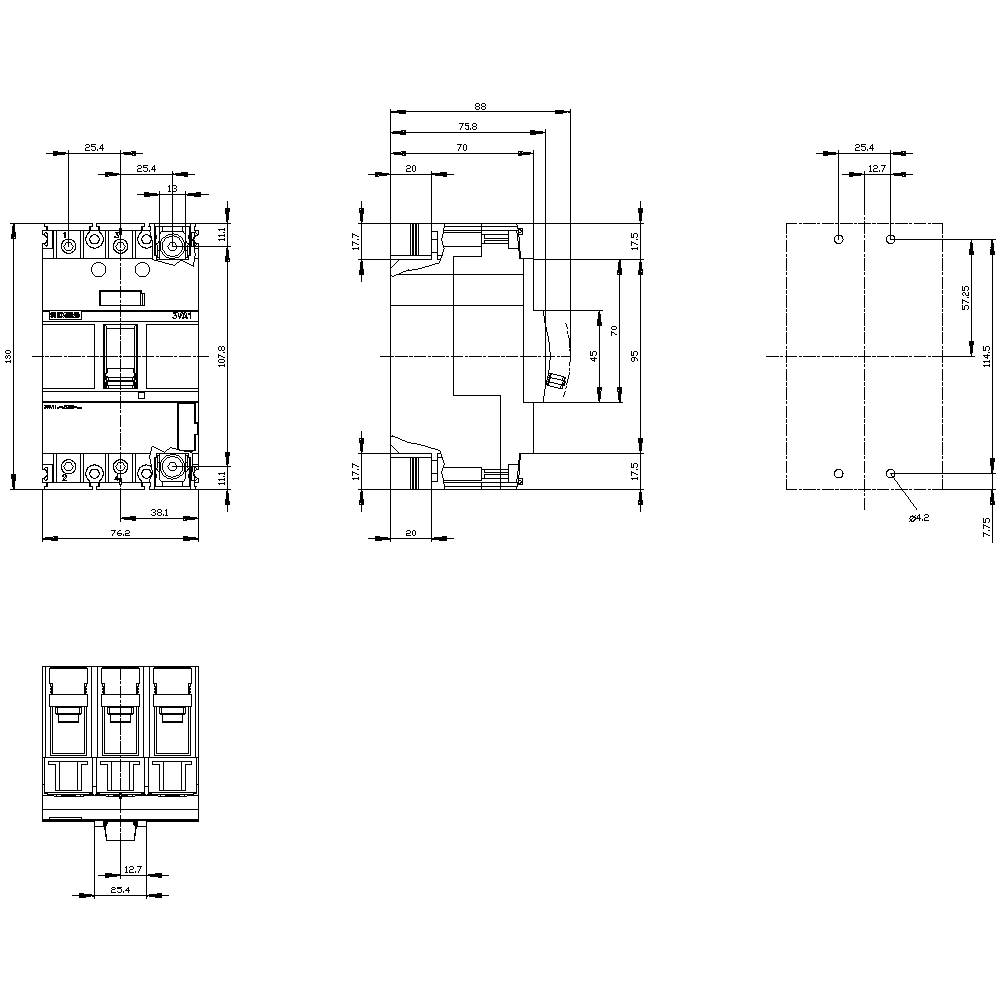

Technische Zeichnung eines Schaltgeräts mit Front-, Seiten- und Draufsicht. Detailmaße und Anschlüsse sind angegeben.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

125 A

Anschluss

Schrauben

Typ

3VA1112-5ED32-0AA0

Einstellbereich Strom (min.)

125 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 449.95 / Stück)

CHF 449.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 9.37 W
Gewicht: 0.9 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA1112-5ED32-0AA0

Einstellbereich Strom (min.): 125 A

Einstellbereich Strom (max.): 125 A

Einstellbereich (Strom): 125 - 125 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: TM210

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 76.2 mm

Höhe: 130 mm

Abm.: (B x H x T) 76.2 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 125 A

: 3

: 0

: 28.1 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 55 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Produkt-Art

Verpackungsart

Siemens 3RA6890-0BA Leistungsschalteradapter 1 St. Einstellbereich (Strom): 25 A (max) Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 26 x 23 mm Piece

Bestell-Nr.:1737263

Lieferung Mo., 30. Nov.

Conrad Electronic

25 A

Leistungsschalteradapter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3VA1010-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Single

Bestell-Nr.:1753036

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

Leistungsschalter

Single

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3VA1010-2ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1753052

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

Leistungsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Siemens 3VA1010-2ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1753067

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

Leistungsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3VA1010-2ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1753080

Lieferung Mi., 2. Dez.

Conrad Electronic

100 A

Leistungsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 403.95^*

Siemens 3VA1010-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1753081

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

Leistungsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 301.95^*

Siemens 3VA1010-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737507

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

Siemens 3VA1010-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737605

Lieferung Mi., 2. Dez.

Conrad Electronic

100 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 375.95^*

Siemens 3VA1010-3ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1737861

Lieferung Mi., 2. Dez.

Conrad Electronic

100 A

Leistungsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 407.95^*

Siemens 3VA1010-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737862

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1736473 Siemens 3VA1112-5ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736473 Siemens 3VA1112-5ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz TM210, FTFM, In=125A Überlastschutz Ir=125A fest eingestellt Kurzschlussschutz Ii=10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
