Name: Siemens 3UG4825-1CA40 3UG48251CA40 Überwachungsrelais Anzahl Relais-Ausgänge: 2
Brand: Siemens
SKU: 1753023
Availability: BackOrder

Das Bild zeigt ein Siemens Sirius Überwachungsrelais in Schwarz und Grau mit Anschlüssen oben und unten, sowie Bedienelementen vorn.

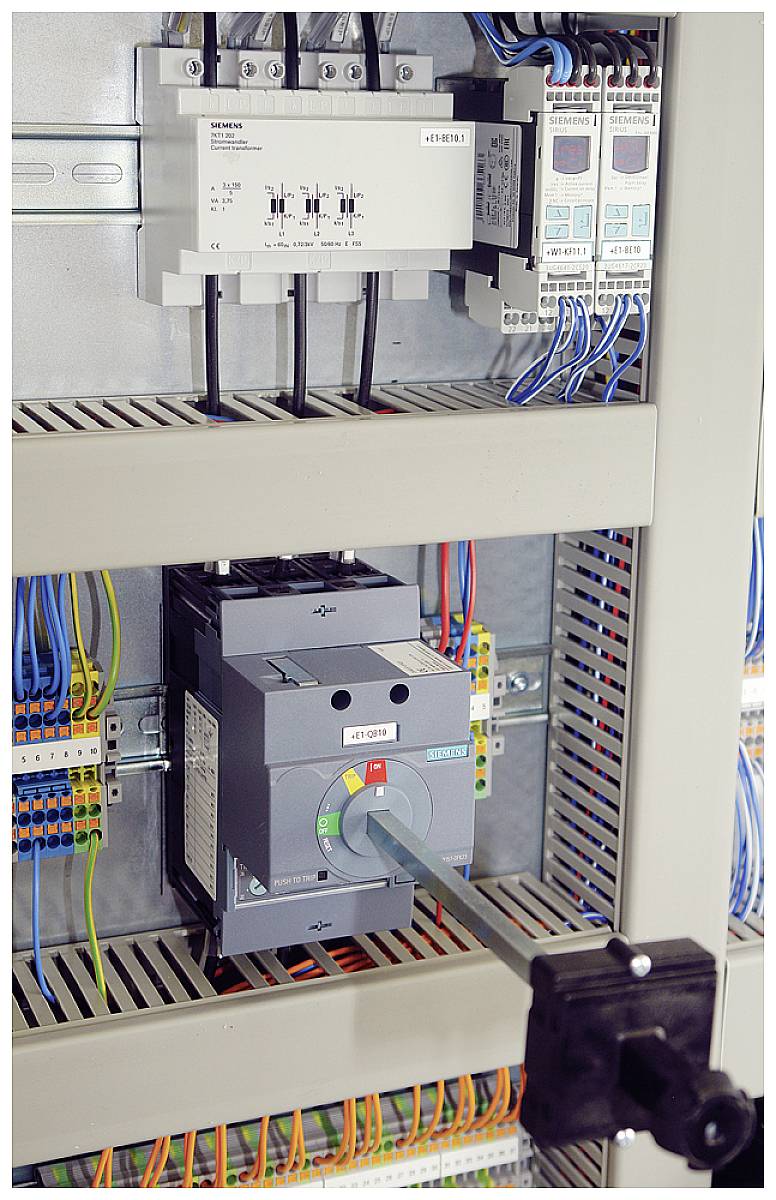

Ein Schaltschrank mit einem Hauptschalter und verschiedenen elektrischen Komponenten und Verkabelungen.

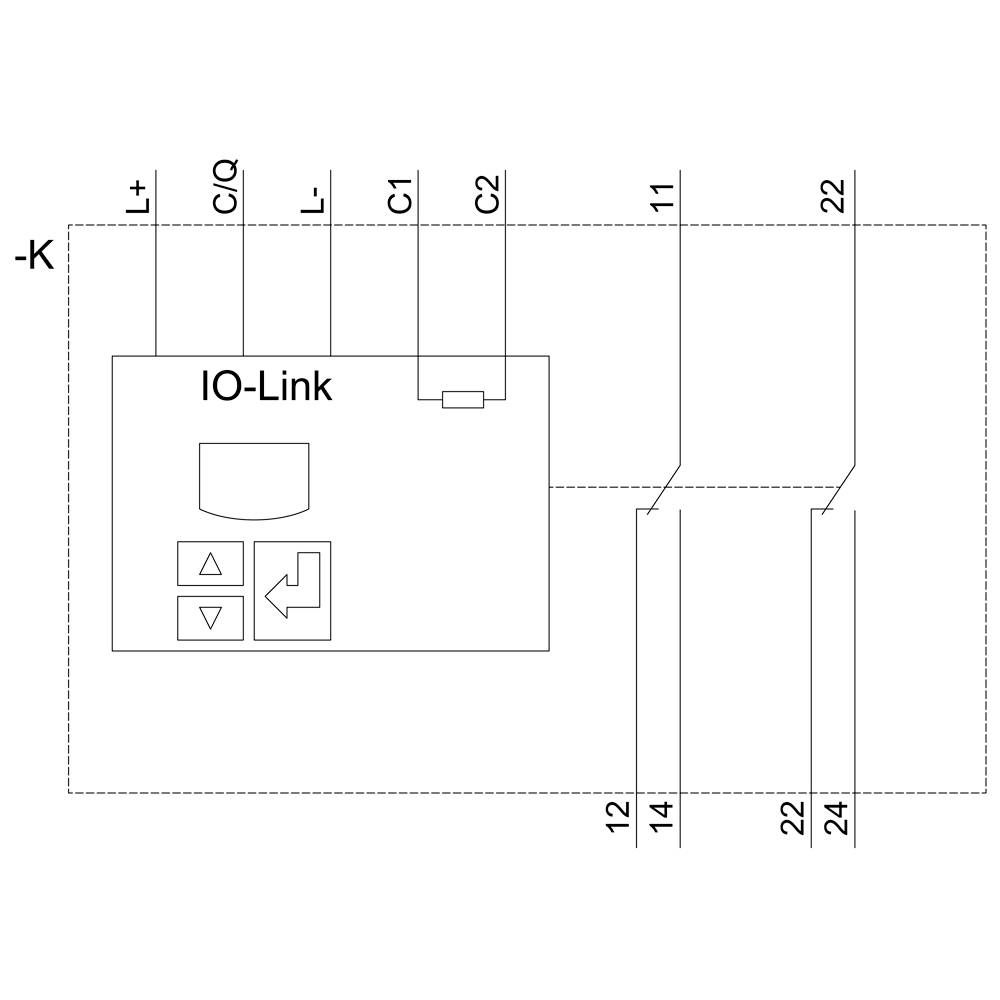

Schaltplan eines IO-Link Geräts mit Anschlüssen L+, L-, C/Q, C1, C2. Verbindungen zu nummerierten Klemmen 11, 12, 14, 22, 24.

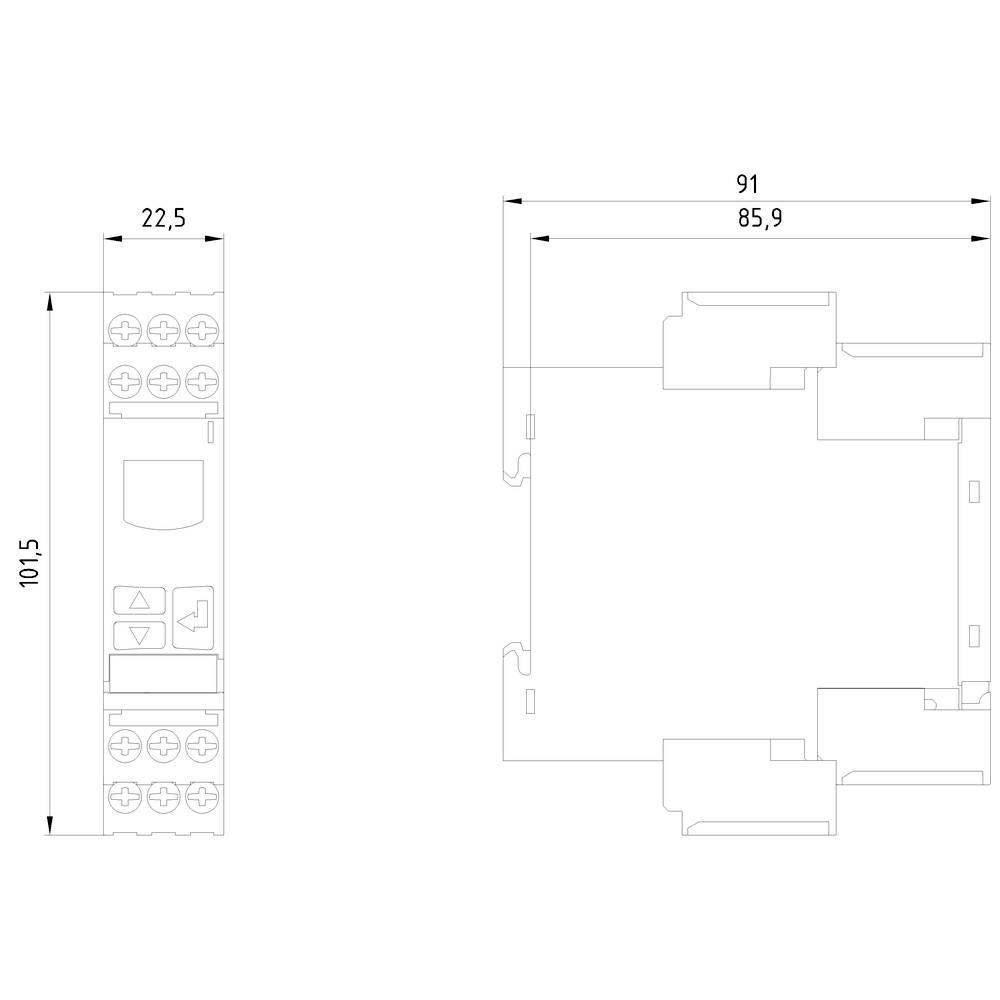

Technische Zeichnung eines rechteckigen elektronischen Geräts mit Abmessungen: 101,5 mm Höhe, 22,5 mm Breite, 91 mm Tiefe.

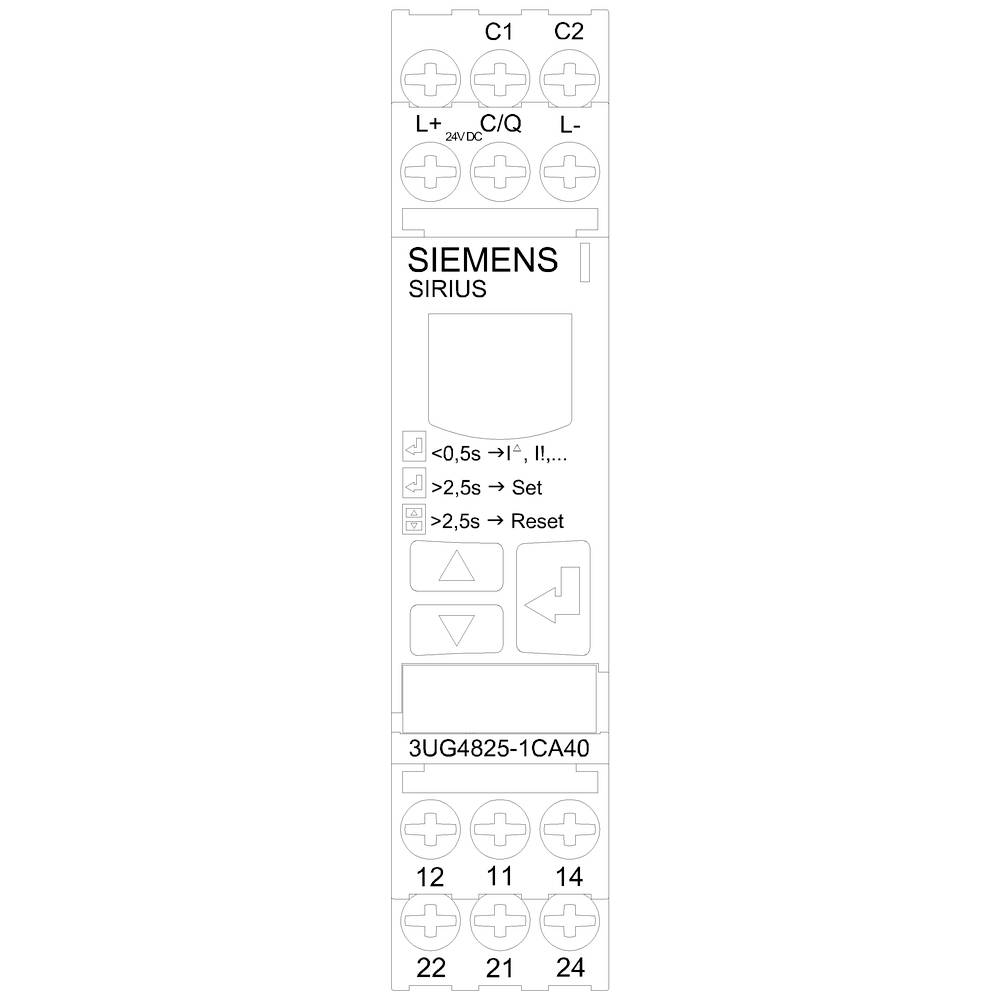

'Ersatzteil Siemens SIRIUS, Taster für Einstellungen, Modell 3UG4825-1CA40. Anschlüsse: C1, C2, 11-14, 21-24. Symbole für Bedienungsanleitung.'

1/5

Abbildung ähnlich

Produkt-Art

Überwachungsrelais

Anzahl Relais-Ausgänge

Typ

3UG4825-1CA40

Mess-Eingänge

Fehlerstromüberwachung mit Differenzstromwandler 3UL23 für IO-Link Einstellbereich 0.03 A bis 40 A

Ausgänge

2 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 301.95 / Stück)

CHF 301.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm
Ausführung des elektrischen Anschlusses: Schraubanschluss

Typ: 3UG4825-1CA40

Produkt-Art: Überwachungsrelais

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: Fehlerstromüberwachung mit Differenzstromwandler 3UL23 für IO-Link Einstellbereich 0.03 A bis 40 A

Ausgänge: 2 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss

Abm.: (L x B x H) 91 x 22.5 x 102 mm

Gewicht: 147 g

Breite: 22.5 mm

Höhe: 102 mm

Länge: 91 mm

: 22.5

: 102 mm

: 91 mm

: TRUE

: TRUE

: TRUE

: Schraubanschluss

: 999.9 s

: 0 s

: DC

: 0

: 0

: 2

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anzahl Relais-Ausgänge

Betriebsspannung

Produkt-Art

Siemens 3UG4501-1AA30 3UG45011AA30 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1740758

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V

Überwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3UG4501-2AA30 3UG45012AA30 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1703030

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V

Überwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3UG4501-2AW30 3UG45012AW30 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1740759

Lieferung Fr., 27. Nov.

Conrad Electronic

240 V

Überwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 129.95^*

Siemens 3UG4511-1AN20 3UG45111AN20 Netzüberwachung Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1740760

Lieferung Fr., 27. Nov.

Conrad Electronic

260 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3UG4511-1AP20 3UG45111AP20 Netzüberwachung Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1750477

Lieferung Fr., 27. Nov.

Conrad Electronic

500 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3UG4511-1AQ20 3UG45111AQ20 Netzüberwachung Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1748653

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3UG4511-1BQ20 3UG45111BQ20 Netzüberwachung Anzahl Relais-Ausgänge: 2

Bestell-Nr.:1740761

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 125.95^*

Siemens 3UG4511-2AN20 3UG45112AN20 Netzüberwachung Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1740762

Lieferung Mo., 30. Nov.

Conrad Electronic

260 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Siemens 3UG4511-2AP20 3UG45112AP20 Netzüberwachung Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1740763

Lieferung Fr., 27. Nov.

Conrad Electronic

500 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Siemens 3UG4511-2AQ20 3UG45112AQ20 Netzüberwachung Anzahl Relais-Ausgänge: 1

Bestell-Nr.:1740764

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V

Netzüberwachung

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1753023 Siemens 3UG4825-1CA40 3UG48251CA40 Überwachungsrelais Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1753023 Siemens 3UG4825-1CA40 3UG48251CA40 Überwachungsrelais Anzahl Relais-Ausgänge: 2

Beschreibung

Digitales Überwachungsrelais zur Fehlerstromüberwachung mit Differenzstromwandler 3UL23 für IO-Link Einstellbereich 0,03 A bis 40 A getrennt für Warnschwelle und Abschaltwert Anlauf und Auslöseverzögerung 0 bis 999,9 s Abschalt-Hysterese bis 50% Warn-Hysterese 5% fest Breite 22,5mm, 2 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss Digital einstellbares Fehlerstromüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Anlagen auf Fehlerströme, z. B. infolge von Staubablagerungen, Feuchtigkeit, porösen Kabeln oder kapazitiven Fehlerströmen.
Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Schnelle Inbetriebnahme möglich durch menügeführte Parametrierung und Istwert-Anzeige zur Grenzwertbestimmung. Das Gerät verfügt über eine permanente Anzeige von Istwert oder Fehlerart, eine hohe Messgenauigkeit und permanente Selbstüberwachung. Gerätewechsel möglich ohne Neuverdrahtung dank abnehmbarer Klemmen. Verlässliche Anlagendiagnose dank eindeutiger Fehlermeldungen am Display und zuschaltbarer Fehlerspeicher. Hohe Flexibilitat und Platzersparnis durch Aufbau des zugehörigen Wandlers 3UL23 innerhalb oder außerhalb des Schaltschranks.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind wahlweise mit IO-Link erhältlich.
Hinweis: Den notwendigen Differenzstromwandler 3UL23 bitte separat bestellen. Weiteres umfassendes Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.
SIRIUS Relais - ein Programm für alle Fälle.
