Siemens 3UG4582-1AW31 3UG45821AW31 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Ein elektronisches Gerät von Siemens, Modell SIRIUS 3UG4582-1AW31, mit Anschlüssen oben und unten, und einem Test-/Reset-Button auf der Vorderseite.

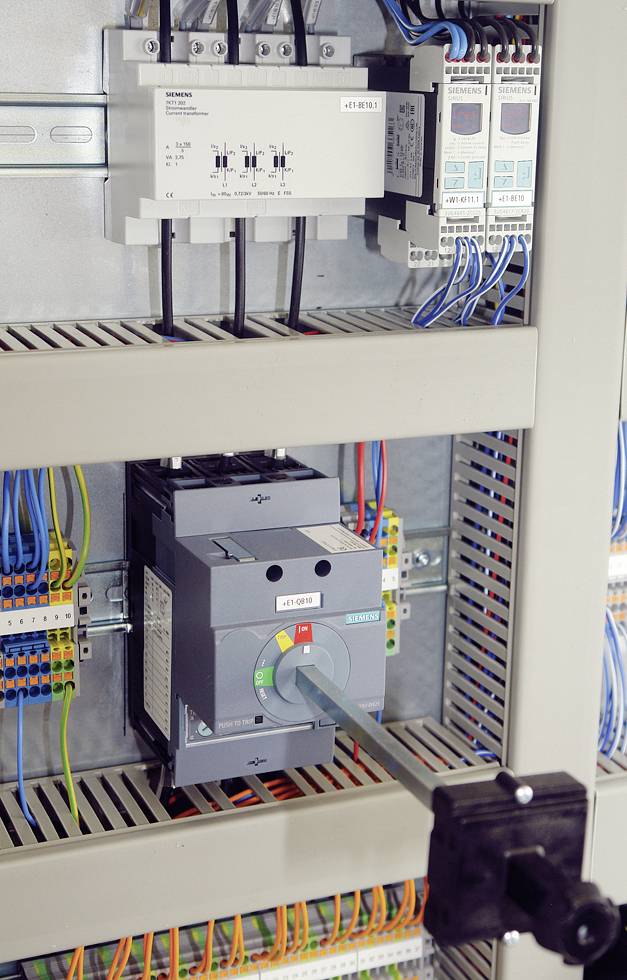

Ein geöffneter Schaltschrank zeigt elektrische Komponenten und bunte Kabel. Im Vordergrund ist ein großer Schalter sichtbar.

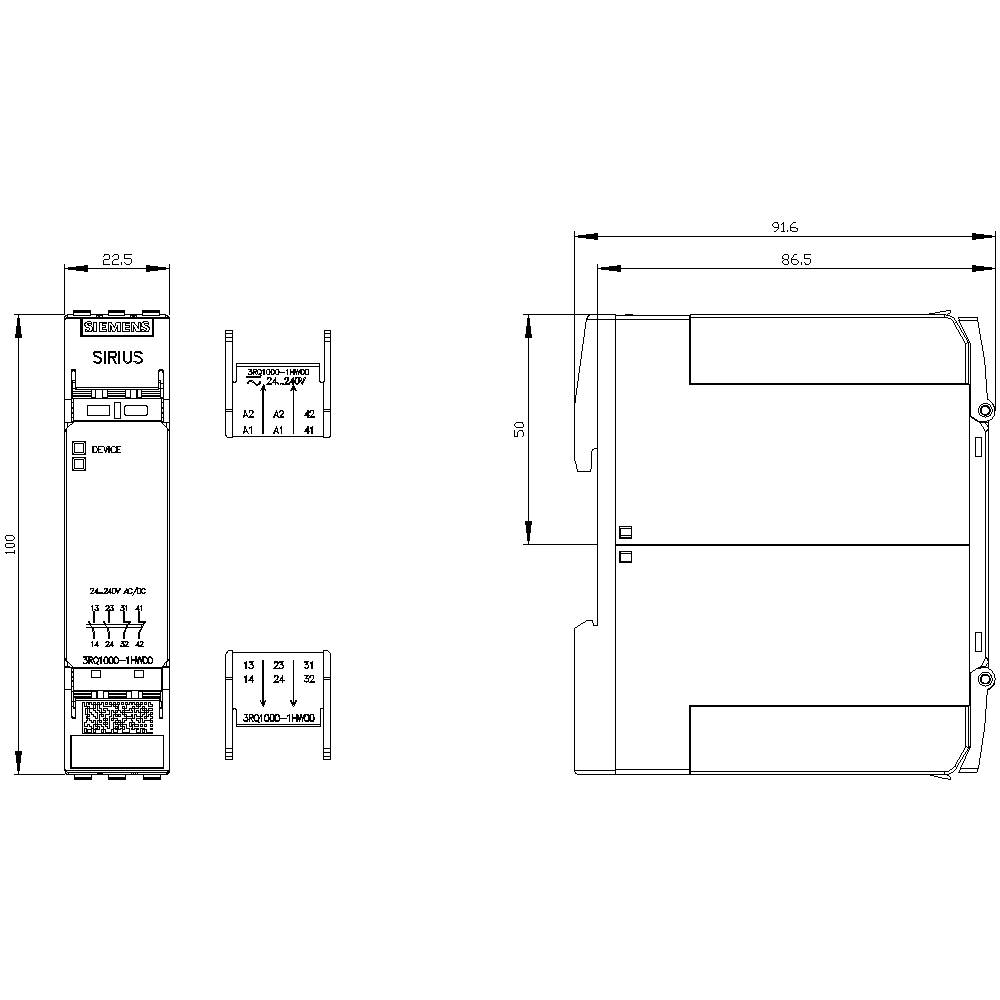

'Technische Zeichnung eines elektrischen Geräts mit Maßen: Höhe 100 mm, Breite 22,5 mm. Beschriftet mit SIRIUS und Anschlussdetails.'

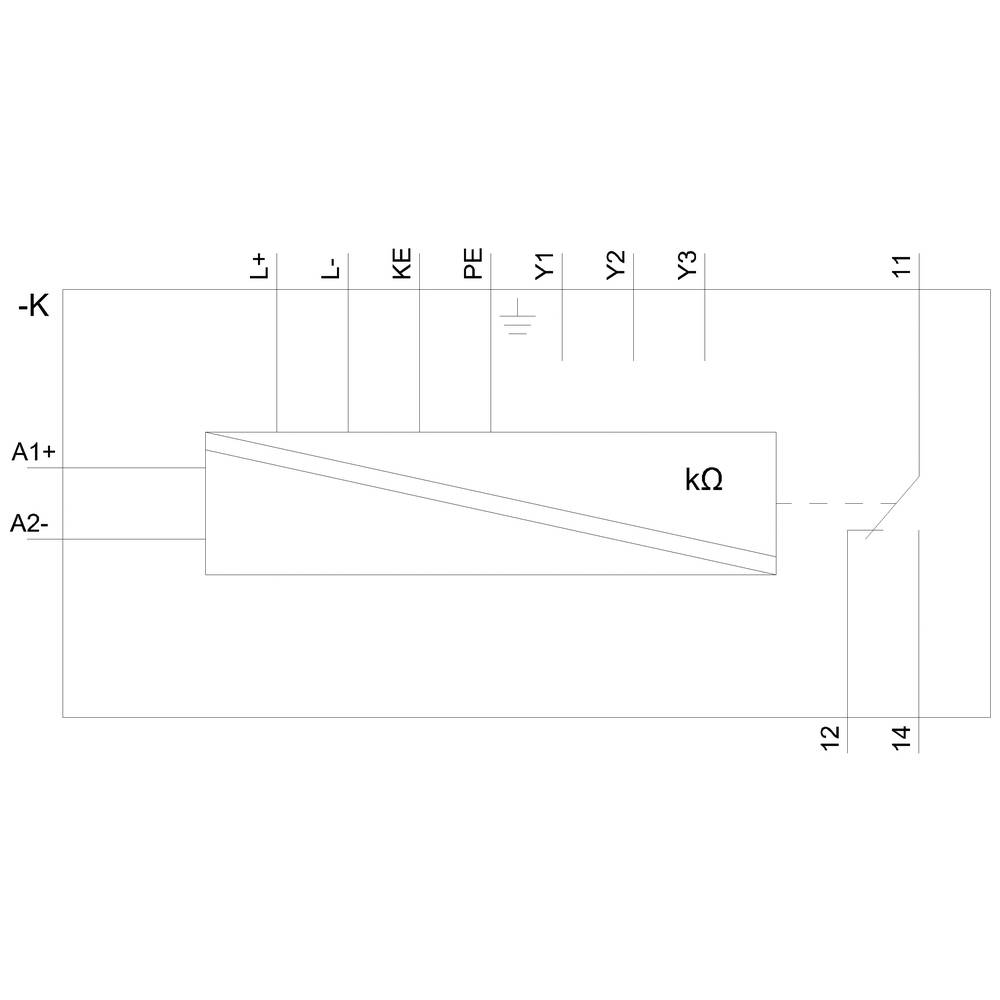

'Schaltplan eines elektrischen Schaltsystems mit Anschlüssen wie L+, L-, KE, PE und Widerständen in kΩ.'
1/4
Abbildung ähnlich
Produkt-Art
Überwachungsrelais
Anzahl Relais-Ausgänge
1
Typ
3UG4582-1AW31
Mess-Eingänge
Messbereich 1-100 kOhm
Ausgänge
1 Wechsler Schraubanschluss
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar

Technische Daten

Typ

3UG4582-1AW31

Produkt-Art

Überwachungsrelais

Anzahl Relais-Ausgänge

1

Mess-Eingänge

Messbereich 1-100 kOhm

Ausgänge

1 Wechsler Schraubanschluss

Breite

22.5 mm

22.5

für Drehstromnetze

78 mm

100 mm

10 µF

Schraubanschluss

AC/DC

0

0

1

UKCA

nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2872031 Siemens 3UG4582-1AW31 3UG45821AW31 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2872031 Siemens 3UG4582-1AW31 3UG45821AW31 Überwachungsrelais Anzahl Relais-Ausgänge: 1

Beschreibung

Isolationsüberwachungsrelais für ungeerdete (IT-) Netze bis 250 V AC, 15-400 Hz und bis 300 V DC Messbereich 1-100 kOhm Versorgungsspg. AC/DC 24-240V 22,5 mm, 1 Wechsler Schraubanschluss Analog einstellbares Isolationsüberwachungsrelais SIRIUS 3UG4 für die Überwachung von ungeerdeten (IT-) Netzwerken auf Isolationsfehler, z. B. in Anlagen mit hohen Anforderungen an die Verfügbarkeit (chemische Industrie, Automobilbau, Druckereien), im Schiffs- und Bahnbereich oder bei Notstromversorgungen.
Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Neues voraussagendes Messprinzip ermöglicht schnellste Reaktionszeiten. Das Relais ermöglicht eine permanente Selbstüberwachung und manuelle Testmöglichkeit. Verlässliche Anlagendiagnose dank eindeutiger Fehlermeldungen und zuschaltbarer Fehlerspeicher.
Neben Geräten zur Isolationsüberwachung von ungeerdeten Wechselspannungsnetzen stehen auch Geräte zur Überwachung von ungeerdeten Gleich- und Wechselspannungsnetzen jeweils mit Schraub- und Federzuganschluss zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.

Lieferumfang

  • Geliefert wird: Siemens Dig.Industr. Überwachungsrelais bisAC250V,15-400Hz 3UG4582-1AW31, Verpackungseinheit: 1 Stk., EAN: 4047621080451
